Medium
Pneumatik
Werkstoff
PTFE
Temperatur
-100 … 200 °C
Varianten
63

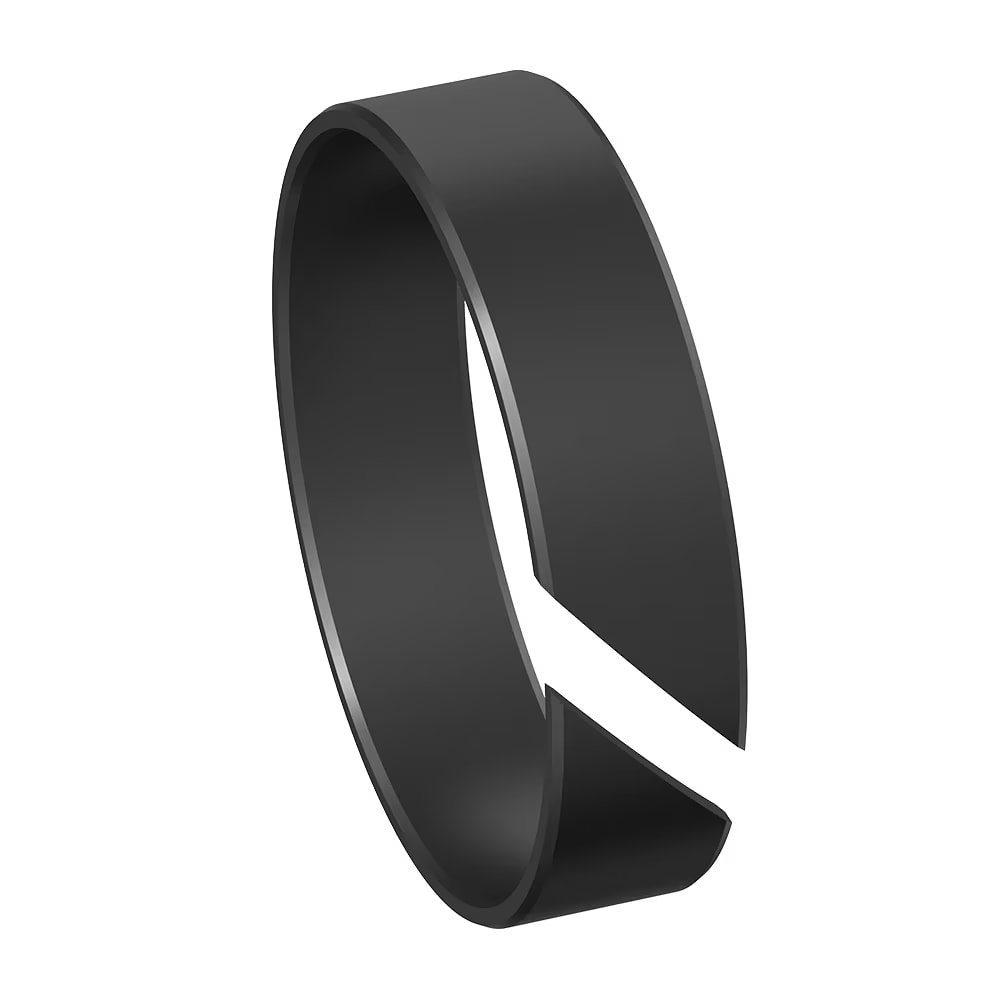

Das Führungsband F2 aus PTFE-Werkstoffen ist speziell für den Einsatz in Pneumatikzylindern vorgesehen. Die Kanten des Führungsbandes sind auf die Anwendungsbedingungen in der Pneumatik angepasst. Die Länge des Führungsbandzuschnitts ergibt bei der Montage einen geeigneten Spalt, der den Systemdruck zur Dichtung passieren lässt. Thermische Dehnungen sind hierbei berücksichtigt. Der entstehende Spalt ist vorzugsweise im Winkel von 45° ausgeführt, um eine Mindest-Führungsfunktion bei Last in Richtung des Spaltes zu ermöglichen. Alternative Spaltvarianten (gerader Schnitt, Stufenschnitt) sind möglich.
Der PTFE-Werkstoff ist in Abhängigkeit von Temperatur und der zulässigen bleibenden Verformung ɛ auszuwählen.
- Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
- Schwingungsdämpfende Wirkung.
- Sehr gute Notlaufeigenschaften bei Mangelschmierung.
- Durch speziellen Kohlezusatz im PTFE-Werkstoff hohe Tragfähigkeit (Druckfestigkeit), niedriger Verschleißfaktor und geringer Reibungskoeffizient.
- Abmessungen gemäß ISO 10766.
- Auch lieferbar als Meterware.
- Geeignet für Zylinder-Reparaturen.
- Ideal für große Durchmesser.
- Montage in geschlossene Einbauräume.
Technische Daten
Werkstoff
- Werkstoff
- PTFE
Einsatzgrenzen
- Gleitgeschwindigkeit max.
- 10 m/s
- Medium
- Pneumatik
- Optimierte Tragfähigkeit
- Nein
- Zul. Flächenpressung max.
- 12 N/mm²
- Zul. Flächenpressung min.
- 2,5 N/mm²
- Betriebstemperatur
- -100 … 200 °C
Einsatz & Normen
- Normen & Spezifikationen
- ISO 10766
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Varianten & Abmessungen
63 Varianten
| Artikelnummer | Compound | Nuttiefe (mm) | Nutbreite (mm) | Außen-Ø (mm) |
|---|---|---|---|---|
| F2000003315040A | PS033 | 1,5 | 4 | – |
| F2000003315050A | PS033 | 1,5 | 5 | – |
| F2000003315080A | PS033 | 1,55 | 8 | – |
| F2000003315090A | PS033 | 1,5 | 9 | – |
| F2000003315100A | PS033 | 1,5 | 10 | – |
| F2000003315120A | PS033 | 1,5 | 12 | – |
| F2000003315130A | PS033 | 1,5 | 13 | – |
| F2000003315150A | PS033 | 1,5 | 15 | – |
| F2000003315200A | PS033 | 1,5 | 20 | – |
| F2000003315250A | PS033 | 1,5 | 25 | – |
| F2000003320150A | PS033 | 2 | 15 | – |
| F2000003325056A | PS033 | 2,5 | 5,6 | – |
| F2000003325097A | PS033 | 2,5 | 9,7 | – |
| F2000003325150A | PS033 | 2,5 | 15 | – |
| F2000003325200A | PS033 | 2,5 | 20 | – |
| F2014003315050A | PS033 | 1,55 | 5 | 14 |
| F2018703315040A | 033 | 1,55 | 4 | 18,7 |
| F2020003315040A | 033 | 1,55 | 4 | 20 |
| F2020003315050A | 033 | 1,55 | 5 | 20 |
| F2021003315050A | PS033 | 1,55 | 5 | 21 |
| F2025003315040A | 033 | 1,55 | 4 | 25 |
| F2028003315040A | 033 | 1,55 | 4 | 28 |
| F2031007415040A | 074 | 1,55 | 4 | 31 |
| F2032003315040A | 033 | 1,55 | 4 | 32 |
| F2035003315040A | 033 | 1,55 | 4 | 35 |
