Was sind Rotationsdichtungen?

Rotationsdichtungen sind dynamische Dichtungen für Bauteile, die sich drehen oder schwenken. Sie dichten den Spalt zwischen einer rotierenden Welle, einem Rotor oder einer Drehdurchführung und dem stehenden Gehäuse ab. Ziel ist eine kontrollierte Trennung von Medium und Umgebung: Öl, Fett, Wasser, Gas oder Prozessmedien sollen im System bleiben, während Schmutz, Feuchtigkeit und Staub nicht eindringen.

Ein Wellendichtring ist die bekannte Standardbauform innerhalb dieser Gruppe. Er wird häufig auch Radialwellendichtring, Simmerring® oder umgangssprachlich Wedi genannt. Neben klassischen Wellendichtringen gibt es weitere Rotordichtungen, Rotationsdichtungssätze, PTFE-Profile mit Vorspannung und spezielle Lösungen für Schwenkdurchführungen, Hydraulikmotoren oder hochbelastete Antriebe.

Typische Aufgaben von Rotationsdichtungen sind:

• Medien im System halten, etwa Öl, Fett, Wasser oder Prozessflüssigkeiten.
• Schmutz und Feuchtigkeit abhalten, um Lager, Wellen und Antriebe zu schützen.
• Reibung und Verschleiß begrenzen, indem Werkstoff, Dichtkante und Gegenlauffläche zur Bewegung passen.
• Druck, Drehzahl und Temperatur beherrschen, ohne die Dichtung thermisch oder mechanisch zu überlasten.

Verfügbare Standardprofile von Rotationsdichtungen

Folgende Rotationsdichtungen und Rotordichtungssätze sind als Standard in unserem Sortiment verfügbar. Sie ergänzen klassische Wellendichtringe überall dort, wo höhere Drücke, geringe Reibung, Schwenkbewegungen oder besondere Medienbeständigkeit gefordert sind.

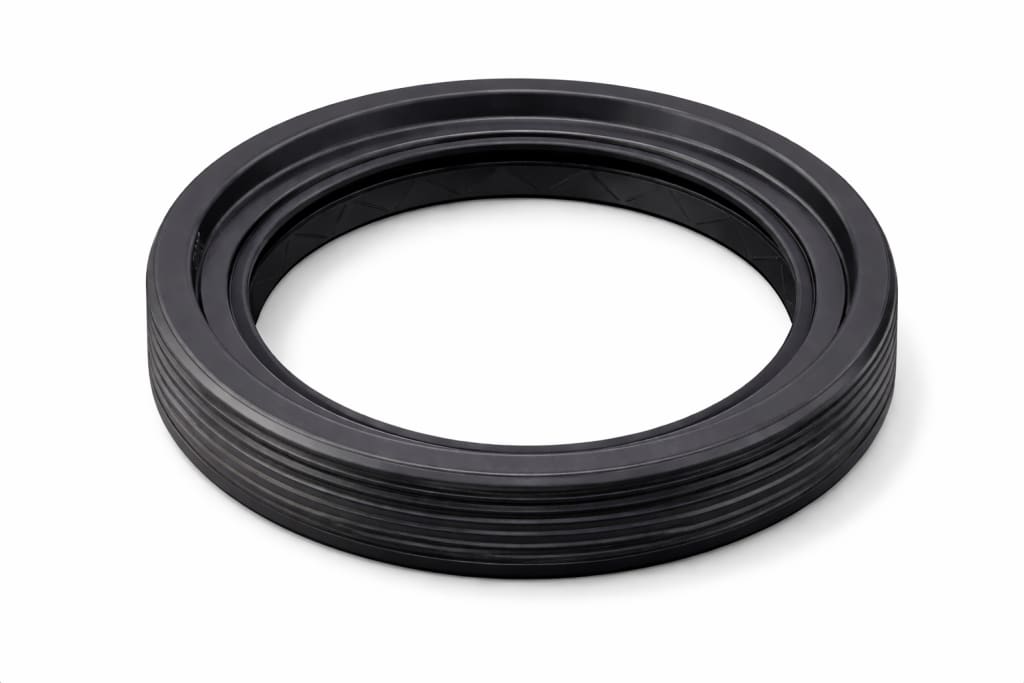

Praxisbeispiel: Wellendichtringe für Hochleistungs-Anwendungen in der Antriebstechnik

Für einen führenden deutschen Automobilzulieferer aus der Antriebstechnik liefern wir maßgeschneiderte Wellendichtringe für elektrifizierte Antriebseinheiten. Die Herausforderung bestand darin, eine zuverlässige Abdichtung bei hohen Drehzahlen, wechselnden Temperaturen und Kontakt mit modernen Getriebeölen sicherzustellen.

Für einen führenden deutschen Automobilzulieferer aus der Antriebstechnik liefern wir maßgeschneiderte Wellendichtringe für elektrifizierte Antriebseinheiten. Die Herausforderung bestand darin, eine zuverlässige Abdichtung bei hohen Drehzahlen, wechselnden Temperaturen und Kontakt mit modernen Getriebeölen sicherzustellen.

Durch eine gezielte Optimierung von Werkstoff und Dichtgeometrie konnten Reibungsverluste signifikant reduziert und die Lebensdauer der Komponenten erhöht werden. Die Lösung wurde unter realen Betriebsbedingungen umfassend getestet und erfolgreich für die Serienproduktion freigegeben – mit messbaren Vorteilen hinsichtlich Effizienz und Betriebssicherheit.

Unsere Kompetenz im Bereich Rotationsdichtungen und Wellendichtringe

Mit der Übernahme der traditionsreichen Hammes GmbH aus Gevelsberg im Jahr 2021 hat HP-Dichtungen sein Fachwissen im Bereich Wellendichtringe entscheidend ausgebaut. Die Hammes GmbH war über Jahrzehnte hinweg ein ausgewiesener Spezialist für Radialwellendichtungen und belieferte Kunden aus unterschiedlichsten Industrien.

Mit der Übernahme der traditionsreichen Hammes GmbH aus Gevelsberg im Jahr 2021 hat HP-Dichtungen sein Fachwissen im Bereich Wellendichtringe entscheidend ausgebaut. Die Hammes GmbH war über Jahrzehnte hinweg ein ausgewiesener Spezialist für Radialwellendichtungen und belieferte Kunden aus unterschiedlichsten Industrien.

Durch die Integration dieses Unternehmens ist ein wertvoller Erfahrungsschatz in unsere Organisation eingeflossen: von tiefem Material- und Anwendungswissen über besondere Anforderungen in der Konstruktion und Auslegung bis hin zu einem starken Netzwerk an Herstellern und Partnern. Dieses Wissen hilft auch bei der Abgrenzung, wann ein klassischer Wellendichtring genügt und wann eine spezialisierte Rotationsdichtung sinnvoller ist.

Heute profitieren unsere Kunden von dieser Kombination:

• dem breiten Produktportfolio und der Lieferfähigkeit von HP-Dichtungen,
• vereint mit der Spezialisierung und Expertise eines erfahrenen Wellendichtring-Herstellers.

Damit sind wir in der Lage, nicht nur Standardlösungen bereitzustellen, sondern auch spezielle Ausführungen für anspruchsvolle Anwendungen zu entwickeln und zu liefern.

Begriffe: Rotationsdichtung, Wellendichtring und Rotordichtung

Im Alltag werden mehrere Begriffe nebeneinander verwendet. Technisch ist es hilfreich, sie sauber zu trennen, weil aus dem Begriff bereits Hinweise auf Bewegungsform, Einbauraum und Belastung folgen.

• Rotationsdichtung

  Oberbegriff für Dichtungen an rotierenden oder schwenkenden Bauteilen, etwa Wellen, Rotoren oder Drehdurchführungen.

• Wellendichtring

  Kompakte Bauform mit Dichtlippe für die Abdichtung einer rotierenden Welle gegenüber dem Gehäuse.

• Radial-Wellendichtung / Radialwellendichtring

  Bezeichnet eine Dichtung, deren Dichtlippe radial am Umfang der rotierenden Welle anliegt.

• RWDR

  Abkürzung für Radialwellendichtring, gängig in technischen Zeichnungen und Spezifikationen.

• Rotordichtung

  Dichtung für rotierende oder schwenkende Rotoren, häufig bei Drehdurchführungen, Schwenkantrieben oder Hochdruckanwendungen.

• Simmerring®

  Markenname von Freudenberg, der sich im Sprachgebrauch als Synonym etabliert hat.

• Wedi

  Umgangssprachliche Kurzform, vor allem im Werkstatt- und Praxisumfeld gebräuchlich.

• Öldichtung

  Funktionsbezogene Bezeichnung für Wellendichtringe in ölgeschmierten Systemen.

So funktionieren Wellendichtringe und Rotationsdichtungen

Um die Funktionsweise einer Rotationsdichtung zu verstehen, ist es wichtig, zwischen Lippendichtung, Rotordichtungssatz und federvorgespannten PTFE-Profilen zu unterscheiden.

Ein klassischer Wellendichtring besteht nicht nur aus einem Elastomer, sondern häufig auch aus einer Metall- oder Kunststoffarmierung, die Stabilität im Gehäuse gibt. Die Dichtlippe liegt auf der Welle an und bildet mit der Gegenlauffläche eine kontrollierte Kontaktzone. Bei Rotordichtungen und PTFE-Profilen ist der Aufbau anders: Dort übernehmen Profilring, Vorspannelement und Nutgeometrie gemeinsam die Dichtfunktion.

Aufbau eines Wellendichtrings: Komponenten und Funktion

Obwohl er auf den ersten Blick unscheinbar wirkt, steckt im Wellendichtring eine ausgefeilte Konstruktion:

• Dichtlippe: Sie besteht meist aus Elastomer und liegt elastisch an der rotierenden Welle an. Durch den leichten Anpressdruck dichtet sie den Spalt zwischen Welle und Gehäuse zuverlässig ab.
• Spannfeder (Schraubenzugfeder/Wurmfeder): Eine ringförmig verbundene Schlauchfeder erzeugt die radiale Anpresskraft der Dichtlippe auf die Wellenoberfläche. Sie hilft, die Abdichtung auch bei Toleranzen, Alterung und wechselnden Betriebszuständen stabil zu halten.
• Versteifungsring (Armierung): Ein metallischer Stützkörper stabilisiert den Dichtring und sorgt für einen festen Sitz in der Gehäusebohrung. Bei Sonderbauformen, etwa mit PTFE-Dichtlippe, kommen auch Kunststoff-Stützkörper zum Einsatz.
• Unterschiedliche Winkel: Die Geometrie der Dichtkante ist entscheidend. Für den Rückförder-Effekt ist der Winkel auf der Flüssigkeitsseite größer als auf der Luftseite; dadurch entsteht eine Pumpwirkung von der kleineren zur größeren Winkelseite. Die zur Luftseite versetzte Lage der Zugfeder kann diesen Effekt zusätzlich unterstützen.

• Dichtlippe: Sie besteht meist aus Elastomer und liegt elastisch an der rotierenden Welle an. Durch den leichten Anpressdruck dichtet sie den Spalt zwischen Welle und Gehäuse zuverlässig ab.
• Spannfeder (Schraubenzugfeder/Wurmfeder): Eine ringförmig verbundene Schlauchfeder erzeugt die radiale Anpresskraft der Dichtlippe auf die Wellenoberfläche. Sie hilft, die Abdichtung auch bei Toleranzen, Alterung und wechselnden Betriebszuständen stabil zu halten.
• Versteifungsring (Armierung): Ein metallischer Stützkörper stabilisiert den Dichtring und sorgt für einen festen Sitz in der Gehäusebohrung. Bei Sonderbauformen, etwa mit PTFE-Dichtlippe, kommen auch Kunststoff-Stützkörper zum Einsatz.
• Unterschiedliche Winkel: Die Geometrie der Dichtkante ist entscheidend. Für den Rückförder-Effekt ist der Winkel auf der Flüssigkeitsseite größer als auf der Luftseite; dadurch entsteht eine Pumpwirkung von der kleineren zur größeren Winkelseite. Die zur Luftseite versetzte Lage der Zugfeder kann diesen Effekt zusätzlich unterstützen.

Warum Aufbau und Gegenlauffläche so wichtig sind

Schon kleine Abweichungen in der Konstruktion oder beim Einbau können zu Problemen führen. Sitzt der Dichtring schief, ist die Welle beschädigt oder fehlt die richtige Schmierung, wird die Dichtkante stark belastet. Die Folge: erhöhter Verschleiß, Wärmeentwicklung und im schlimmsten Fall Leckage.

Rotationsdichtungen und Wellendichtringe – Einsatzbereiche

Die Einsatzbereiche von Rotationsdichtungen reichen vom einfachen Getriebe bis zur hochbelasteten Drehdurchführung. Entscheidend sind die jeweiligen Betriebsbedingungen und Anforderungen: Drehzahl, Druck, Medium, Temperatur, Schmierung, Schmutzbelastung und zulässige Leckage.

Automotive-Anwendungen

In Motoren, Getrieben, Achsen und Radlagern müssen Wellendichtringe hohen Drehzahlen, starker Reibung und Temperaturschwankungen standhalten. Hier ist vor allem Prozesssicherheit entscheidend, da Ausfälle schnell hohe Folgekosten verursachen können.

Typische Anforderung an Wellendichtringe im Automobilbereich: Beständigkeit gegenüber Öl und Kraftstoffen, zuverlässige Abdichtung auch bei hohen Temperaturen

Automotive-Anwendungen

Einsatzbereiche, Anforderungen und typische Anwendungen von Dichtungslösungen für Automotive-Zulieferer, E-Mobilität und Nutzfahrzeuge.

Maschinen- und Anlagenbau

In der Industrie dichten Wellendichtringe und Rotationsdichtungen Wellen, Lager, Pumpen, Motoren und Antriebe unterschiedlichster Maschinen ab. Die Anforderungen reichen von robusten Standardlösungen bis hin zu PTFE-Profilen oder Rotordichtungssätzen für Druck, Schwenkbewegungen oder Mangelschmierung.

Typische Anforderung: lange Standzeiten, hohe Verschleißfestigkeit und sichere Abdichtung auch bei starken Belastungen.

Maschinen- und Anlagenbau

Dichtungslösungen für den Maschinen- und Anlagenbau – von Standardanwendungen bis zu hochbelasteten Systemen.

Hydraulik & Pneumatik

In Hydraulik- und Pneumatiksystemen verhindern Rotationsdichtungen Leckagen von Flüssigkeiten oder Gasen. Gleichzeitig schützen sie das System vor dem Eintritt von Partikeln, die den Betrieb stören könnten. Bei Drehdurchführungen und Schwenkantrieben sind klassische Wellendichtringe oft nicht ausreichend; hier werden Rotordichtungen oder Dichtungssätze mit definierter Nutgeometrie benötigt.

Typische Anforderung: zuverlässige Abdichtung bei wechselnden Drücken und dynamischen Bewegungen.

Hydraulische Pressen und Werkzeuge

Anforderungen und typische Anwendungen von Dichtungslösungen speziell für hydraulische Pressen und Werkzeuge.

Land- und Baumaschinen

Raues Gelände, Staub, Schlamm und Feuchtigkeit stellen extreme Bedingungen dar. Hier kommen Wellendichtringe mit zusätzlicher Staublippe, Kassettendichtungen oder robuste Rotationsdichtungen zum Einsatz, um Lager und Antriebe zuverlässig zu schützen.

Typische Anforderung: hohe Widerstandsfähigkeit gegen Schmutz, Wasser und wechselnde Umweltbedingungen.

Landmaschinen

Einsatzbereiche, Anforderungen und typische Anwendungen von Dichtungslösungen in der Landtechnik – für staubige, feuchte und wechselnde Einsatzbedingungen.

Baumaschinen

Dichtungslösungen für Baumaschinen: Anforderungen, typische Anwendungen und Lösungen für extreme Belastungen, Schmutz und Witterungseinflüsse.

Lebensmittel- und Medizintechnik

In diesen sensiblen Branchen gelten besonders strenge Hygienevorschriften. Rotationsdichtungen müssen nicht nur abdichten, sondern auch leicht zu reinigen sein und Beständigkeit gegen aggressive Reinigungsmittel aufweisen. Je nach Medium können PTFE-basierte Lösungen Vorteile gegenüber klassischen Elastomer-Wellendichtringen haben.

Typische Anforderung: hygienisches Design, Verträglichkeit mit Lebensmitteln und Sterilisierbarkeit.

Lebensmittelindustrie

Hygienische Dichtungslösungen für die Lebensmittelindustrie – Anforderungen, Materialien und typische Anwendungen in der Lebensmittelverarbeitung.

Medizintechnik

Dichtungslösungen für die Medizintechnik – entwickelt für sterile Anwendungen, hohe Materialanforderungen und maximale Prozesssicherheit.

Rotationsdichtungen in Hydraulik und Pneumatik

Rotationsdichtungen werden sowohl in Hydraulik- als auch in Pneumatiksystemen eingesetzt. Die Anforderungen unterscheiden sich deutlich – insbesondere hinsichtlich Druck, Schmierung, Gleitgeschwindigkeit und Betriebsbedingungen.

Materialien für Rotationsdichtungen und Wellendichtringe

Die Wahl des richtigen Materials ist entscheidend für Lebensdauer und Betriebssicherheit. Je nach Einsatzbereich, Medium, Temperatur, Druck und Gleitgeschwindigkeit stellen unterschiedliche Werkstoffe spezifische Eigenschaften bereit.

Werkstoffe für rotierende Dichtstellen im Überblick

Detaillierte Informationen zu den einzelnen Werkstoffen finden Sie auf den jeweiligen Materialseiten.

Einsatzempfehlungen für Materialien von Rotationsdichtungen

Die Materialauswahl hängt immer von den Betriebsbedingungen ab: Temperatur, Medium, Druck, Geschwindigkeit und Schmierzustand.

• NBR (Nitrilkautschuk) ist der Standard für viele Maschinen.
• HNBR (hydrierter Nitrilkautschuk) ist der Upgrade-Pfad von NBR, wenn höhere Temperaturen oder mehr Verschleißfestigkeit gefordert sind.
• FKM (Viton™/Fluorkautschuk) eignet sich für hohe Temperaturen und Chemikalien.
• EPDM eignet sich für rotierende Anwendungen mit Wasser, Heißwasser, Dampf oder Glykolgemischen — zum Beispiel Heizungs- und Trinkwasserpumpen. Bei Mineralölkontakt ist EPDM ungeeignet.
• PTFE kommt bei extremen Medien und Temperaturen zum Einsatz.
