Statische Dichtungen arbeiten zwischen ruhenden Bauteilen – es findet keine Relativbewegung zwischen den Dichtflächen statt. Sie kommen in Flanschen, Gehäusen, Rohrverschraubungen und Behältern zum Einsatz. Dynamische Dichtungen hingegen dichten bewegte Komponenten ab, z. B. Kolben, Stangen oder rotierende Wellen. Dabei spielen Reibung, Verschleiß und dynamische Belastbarkeit eine entscheidende Rolle. Statische Dichtungen sind konstruktiv einfacher, erreichen längere Standzeiten und sind wartungsärmer – vorausgesetzt, Werkstoff und Einbaukonstruktion sind auf das Medium und die Betriebsbedingungen abgestimmt.

Die gängigsten Werkstoffe für statische Dichtungen sind NBR, EPDM, FKM, PTFE sowie Faser- und Graphitwerkstoffe. NBR ist der wirtschaftliche Standard für Öl- und Kraftstoffanwendungen. EPDM eignet sich für Wasser, Dampf und viele Chemikalien. FKM (Viton) wird bei hohen Temperaturen und aggressiven Medien eingesetzt. PTFE ist chemisch nahezu universell beständig und ideal für die Prozess- und Lebensmittelindustrie. Faser- und Graphitwerkstoffe kommen bei hohen Drücken und Temperaturen in Flanschverbindungen zum Einsatz. Die Werkstoffwahl richtet sich nach Medium, Druck, Temperatur und Einsatzdauer.

PTFE-Dichtungen werden überall dort eingesetzt, wo hohe chemische Beständigkeit gefordert ist – z. B. in der Chemie-, Pharma- und Lebensmittelindustrie. PTFE ist beständig gegen nahezu alle Medien, einschließlich Säuren, Laugen, Lösungsmittel und Oxidationsmittel. Gleichzeitig ist PTFE lebensmittelkonform (FDA) und eignet sich für Hygieneanwendungen. Zu beachten ist das ausgeprägte Kriech- und Setzverhalten von PTFE unter Drucklast: Einbaukonstruktion und Anpressdruck müssen darauf abgestimmt sein, um dauerhaft dichte Flanschverbindungen zu gewährleisten.

Für Hochtemperaturanwendungen kommen je nach Medium unterschiedliche Werkstoffe infrage. FKM (Viton) ist bis ca. 200 °C einsetzbar, PTFE bis ca. 260 °C. Graphit-Flachdichtungen und Spiralwunddichtungen mit Graphitfüllung sind für Temperaturen über 400 °C geeignet und werden häufig in Dampf-, Energie- und Prozessanlagen eingesetzt. Metallische Dichtungen bieten die höchste Temperaturbeständigkeit und werden bei extremen Bedingungen in Turbinen, Hochdrucksystemen und Rohrleitungen verwendet. Entscheidend ist immer die Kombination aus Temperatur, Medium und Betriebsdruck.

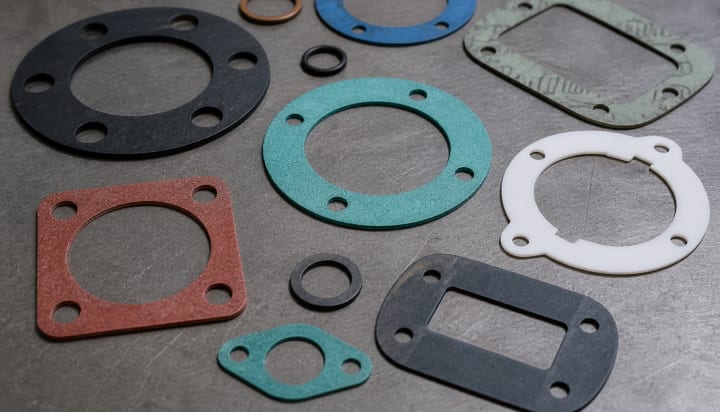

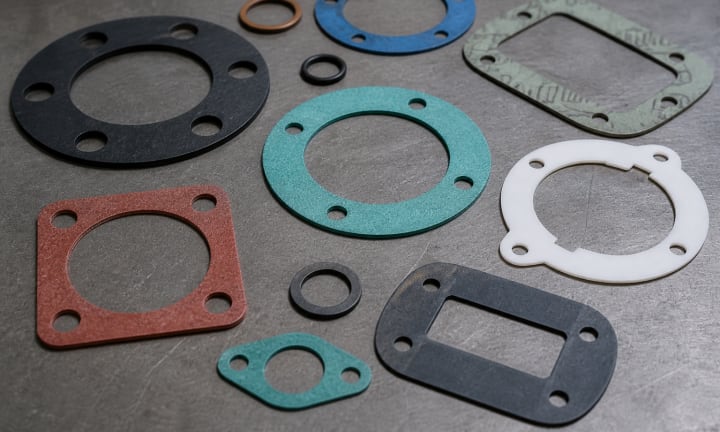

Die Lebensdauer einer Flachdichtung hängt im Wesentlichen von drei Faktoren ab: der richtigen Werkstoffwahl für Medium und Betriebsbedingungen, dem korrekten Einbau mit ausreichender und gleichmäßiger Flächenpressung sowie stabilen Betriebsbedingungen. Häufige Druck- und Temperaturschwankungen beschleunigen den Verschleiß und erhöhen das Setzungsrisiko. Auch die Qualität der Flanschflächen spielt eine wichtige Rolle: Unebenheiten, Riefen oder Korrosion an der Dichtfläche verkürzen die Standzeit erheblich. Flachdichtungen sollten nach jedem Öffnen der Verbindung erneuert werden.

Für aggressive Medien wie Säuren, Laugen, Lösungsmittel oder Oxidationsmittel kommen vor allem PTFE, FKM und EPDM infrage. PTFE bietet die breiteste chemische Beständigkeit und ist die erste Wahl in der Chemie- und Pharmaindustrie. FKM eignet sich besonders für organische Lösungsmittel, Kraftstoffe und Öle. EPDM ist beständig gegen polare Lösungsmittel, Wasser und Dampf sowie viele anorganische Chemikalien – nicht aber gegen Mineralöle. Für besonders aggressive Medien oder spezifische Anforderungen empfehlen wir eine gezielte Werkstoffprüfung anhand der tatsächlichen Betriebsbedingungen.

Eine zuverlässige Flanschdichtung erfordert die richtige Abstimmung aus Dichtungswerkstoff, Flanschgeometrie und Schraubenanzug. Der Werkstoff muss zum Betriebsmedium, Druck und Temperatur passen. Die Flanschflächen müssen sauber, plan und frei von Beschädigungen sein. Beim Einbau ist ein gleichmäßiger, kreuzweiser Anzug der Schrauben mit definiertem Drehmoment entscheidend – ungleichmäßige Flächenpressung ist eine der häufigsten Ursachen für Flanschleckagen. Bei druckbelasteten oder temperaturwechselbeanspruchten Flanschen empfiehlt sich ein Nachziehen nach dem ersten Einfahren.

Leckagen an statischen Dichtungsstellen entstehen meist durch falsche Werkstoffwahl, fehlerhafte Montage oder unzureichende Flanschflächenqualität. Die wichtigsten Maßnahmen zur Leckagevermeidung: Werkstoff gezielt auf Medium, Druck und Temperatur abstimmen; Flanschflächen prüfen und bei Bedarf nacharbeiten; Dichtungen nie wiederverwenden; Schrauben kreuzweise mit Drehmomentschlüssel anziehen. Treten trotz korrekter Montage Leckagen auf, ist in der Regel eine fehlerhafte Werkstoffwahl oder eine verdeckte Beschädigung der Dichtfläche die Ursache. Wir unterstützen Sie bei der Fehleranalyse und Werkstoffauswahl.
