Parker Führungsring FR

Parker Parker Führungsring FR

Stangen-Führungsring für ölgeschmierte Anwendungen, wie z.B. Hydraulikzylinder. Sehr guter Verschleißwiderstand. Erhöhte Druckfestigkeit: 340 N/mm2, ISO 10766.

+49 89 846 054

Medium

Hydraulik

Werkstoff

Phenolharz-Gewebe

Temperatur

-50 … 130 °C

Varianten

261

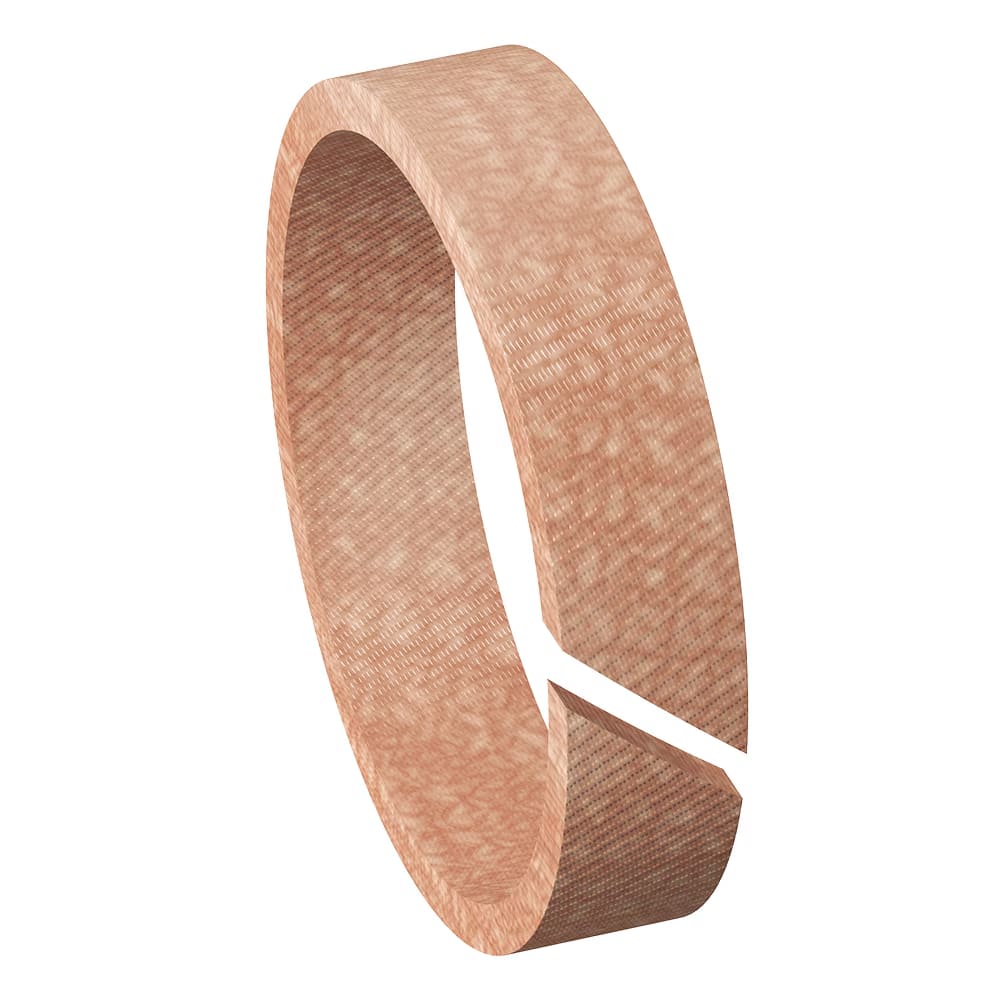

Der Stangen-Führungsring FR aus Phenolharz-Gewebe-Laminat ist für den Einsatz in Hydraulikzylindern vorgesehen. Der Führungsring ist in geschlitzter Form (45°-Schnitt) ausgeführt, um die Montage zu ermöglichen. Die geschlitzte Ausführung sorgt darüber hinaus dafür, dass der Systemdruck zur Dichtung passieren kann. Thermische Dehnungen sind hierbei berücksichtigt.

Der Führungsring FR ist außerordentlich druck-und verschleißfest. Die Druckfestigkeit ist um ein Vielfaches höher als bei Führungselementen aus anderen Kunststoffen.

Der Führungsring FR weist im montierten Zustand einen Festsitz gegenüber dem Nutgrund auf.

  • Geringes Führungsspiel durch kleinste Fertigungstoleranzen der Führungselemente.
  • Schwingungsdämpfende Wirkung.
  • Extremer Verschleißwiderstand.
  • Verbesserte Gleiteigenschaften durch Oberflächenstruktur.
  • Wesentlich höhere zulässige Flächenpressung im Vergleich zu anderen Führungsbandmaterialien.
  • Abmessungen gemäß ISO 10766.
  • Aufgrund des Fertigungsverfahrens ist jeder beliebige Nenndurchmesser lieferbar.
  • Montage in geschlossene und hinterschnittene Einbauräume.

Anwendungsbereich: Führungselement für Stangen in Hydraulikzylindern.

Profil-Querschnitt der Serie Parker Führungsring FR
Profil-Querschnitt

Technische Daten

Werkstoff

Werkstoff
Phenolharz-Gewebe

Einsatzgrenzen

Gleitgeschwindigkeit max.
0,5 m/s
Medium
Hydraulik
Optimierte Tragfähigkeit
Nein
Zul. Flächenpressung max.
340 N/mm²
Zul. Flächenpressung min.
270 N/mm²
Betriebstemperatur
-50 … 130 °C

Einsatz & Normen

Normen & Spezifikationen
ISO 10766

Einsatzprofil

Temperatureinsatz

Mittlere Temperaturen (-35 C bis 100 C)

Werkstoffoptionen

Phenolharz-Gewebe

Varianten & Abmessungen

261 Varianten

ArtikelnummerBohrung-Ø (mm)CompoundBauhöhe (mm)Nutbreite (mm)Innen-Ø (mm)Temp. max. (°C)Außen-Ø (mm)
FR1215Q503812,23,61215
FR1318Q502913,2Q50299,79,71312018
FR1417Q503814,2Q50382,52,51413017
FR1622Q502916,2Q50296,36,31612021
FR1821Q503818,22,51821
FR1823Q503818,2Q50382,52,51813021
FR2005Q502920,2Q50295,65,62012025
FR2005Q503820,2Q50385,65,62013025
FR2007Q503820,242025
FR2025Q503820,242025
FR2224Q503822,2Q5038442213025,1
FR2225Q503822,2Q50382,52,52213025
FR2227Q503822,2Q503812122213027
FR2328Q502923,2Q50299,79,72312028
FR2329Q502923,2Q50296,36,32312028
FR2506Q503825,2Q50385,65,62513030
FR2507Q502925,2Q50299,79,72512030
FR2507Q503825,2Q50389,79,72513030
FR2631Q503826,2Q50385,65,62613031
FR2702Q502927,2Q50295,65,62712032
FR2702Q503827,25,62732
FR2823Q503828,2Q50385,65,62813033
FR2833Q502928,2Q50299,79,72812033
FR2833Q503828,2Q50389,79,72813033
FR3001Q502930,4Q50295,65,63012035
