Was sind Führungsringe und Führungsbänder?

Führungsringe und Führungsbänder sind zentrale Führungselemente in Hydraulik- und Pneumatikzylindern. Sie sorgen dafür, dass Kolben und Kolbenstange exakt geführt werden und nehmen Querkräfte auf, sodass keine mechanische Belastung auf die empfindlichen Dichtungen wirkt.

Ihre Hauptaufgabe:

• Aufnahme von Querkräften
• Vermeidung von Metall-auf-Metall-Kontakt
• Schutz der Dichtungen vor mechanischer Belastung

Die folgende Darstellung zeigt typische Einbausituationen von Führungsringen in Hydraulikzylindern:

Verfügbare Standardprofile von Führungselementen

Unsere Führungsringe und Führungsbänder sind in verschiedenen Standardprofilen erhältlich und decken alle typischen Einsatzbereiche in Hydraulik- und Pneumatikzylindern zuverlässig ab. Ob für hohe Belastungen, lange Führungsstrecken oder hochdynamische Bewegungen – mit unseren Profilen finden Sie die passende Lösung.

Führungsring oder Führungsband – was ist der Unterschied?

Die wichtigsten Unterschiede zwischen Führungsring und Führungsband im Überblick:

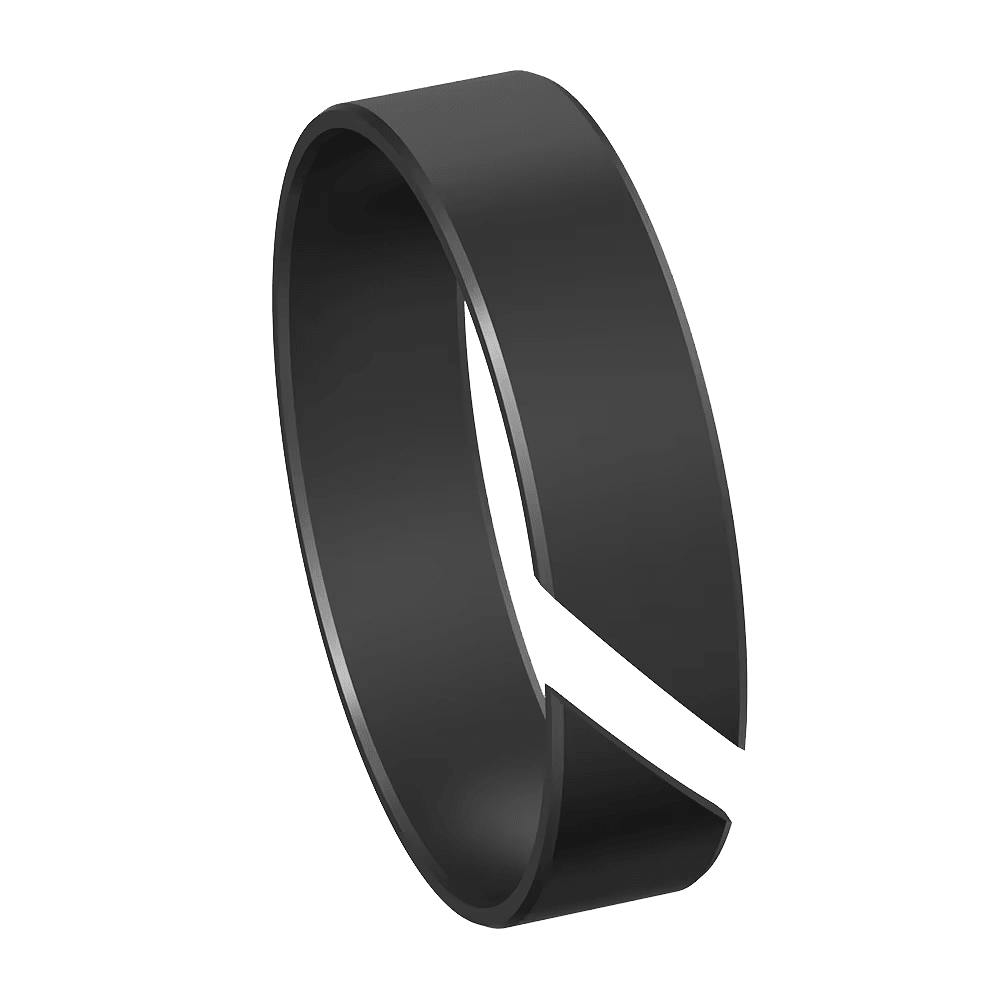

• Führungsringe: Geschlossene oder geschlitzte, ringförmige Bauteile aus verschleißfesten Kunststoffen oder Verbundwerkstoffen – ideal für kompakte Einbauräume und Standardabmessungen.

• Führungsbänder: Bandförmige, flexible Elemente, die zugeschnitten und in den Zylinder eingelegt werden – besonders geeignet für große Durchmesser oder variable Geometrien.

Die wichtigsten Unterschiede zwischen Führungsring und Führungsband im Überblick:

• Führungsringe: Geschlossene oder geschlitzte, ringförmige Bauteile aus verschleißfesten Kunststoffen oder Verbundwerkstoffen – ideal für kompakte Einbauräume und Standardabmessungen.

• Führungsbänder: Bandförmige, flexible Elemente, die zugeschnitten und in den Zylinder eingelegt werden – besonders geeignet für große Durchmesser oder variable Geometrien.

Wie im Bild dargestellt, ist der Führungsring ein eigenes vorgefertigtes Bauteil, welches man um die Kolbenstange ‘klipsen’ kann, während das Führungsband flexibel in der Länge angepasst werden kann und um die Stange ‘herumgelegt’ wird.

Beide Varianten erfüllen die gleiche Grundfunktion: Sie nehmen Querkräfte auf, verhindern Metallkontakt und schützen die Dichtungen. Dadurch tragen sie entscheidend zur Funktionssicherheit und Lebensdauer des gesamten Zylinders bei.

Führungsringe vs. Führungsbänder – Unterschiede und Einsatzbereiche

Führungsringe und Führungsbänder übernehmen zwar die gleiche Grundfunktion – die präzise Führung von Kolben und Stange sowie den Schutz der Dichtungen –, unterscheiden sich jedoch deutlich in Bauform, Material, Einsatzbereich und Flexibilität.

Hydraulik vs. Pneumatik – Anforderungen an Führungsringe und Führungsbänder

Führungsringe und Führungsbänder erfüllen in Hydraulik- und Pneumatiksystemen die gleiche Grundfunktion: die präzise Führung von Kolben und Stange sowie die Aufnahme von Querkräften und den Schutz der Dichtungen.

Die Anforderungen unterscheiden sich jedoch je nach Einsatzbereich deutlich:

Typische Einsatzbereiche von Führungsringen & Führungsbändern

Führungsringe und Führungsbänder kommen in zahlreichen Hydraulik- und Pneumatikanwendungen zum Einsatz. Sie sorgen für eine präzise Führung von Kolben und Stange, verhindern Metallkontakt und schützen Dichtungen vor Verschleiß.

Typische Einsatzbereiche sind:

•



  Maschinen- und Anlagenbau

  Präzise Führung in Pressen, Werkzeugmaschinen und Fertigungsanlagen – auch unter hohen mechanischen Belastungen.
•



  Baumaschinen

  Hohe Belastungen durch Schmutz, Staub und Vibrationen – robuste Führungselemente schützen Zylinder und Dichtungen.
•



  Landmaschinen

  Zuverlässige Führung bei Dauerbetrieb unter wechselnden Umweltbedingungen und hoher mechanischer Beanspruchung.
•



  Hydraulische Pressen und Werkzeuge

  Hohe Querkräfte und exakte Führung von Kolben und Werkzeugen sorgen für maximale Prozesssicherheit und Lebensdauer.
•



  Medizintechnik

  Höchste Präzision und Verschleißarmut in kompakten hydraulischen und pneumatischen Systemen.

Führungsringe und Führungsbänder werden je nach Branche unterschiedlich ausgelegt und an die jeweiligen Einsatzbedingungen angepasst.

Materialien für Führungsringe und Führungsbänder

Führungsringe und Führungsbänder übernehmen die präzise Führung von Kolben und Kolbenstange und müssen dabei hohe mechanische Belastungen, Reibung und Querkräfte aufnehmen. Die Wahl des richtigen Werkstoffs ist entscheidend für Verschleißverhalten, Reibung und Lebensdauer.

Werkstoffe für Führungsringe und Führungsbänder im Überblick

Gewebeverstärkte Kunststoffe sind meist duroplastische Verbundwerkstoffe, bei denen ein Kunststoff durch eingearbeitete Fasern oder Gewebe verstärkt wird. Typische Beispiele sind Phenolharz- oder Epoxidharz-Gewebe, die insbesondere bei hochbelasteten Führungsbändern eingesetzt werden.

Einsatzempfehlungen für Führungsring- und Führungsband-Werkstoffe

Die Auswahl des geeigneten Werkstoffs hängt maßgeblich von Belastung, Reibung und Einsatzbedingungen ab:

• PA (Polyamid) ist der bewährte Standardwerkstoff für viele Hydraulikanwendungen mit guter Kombination aus Festigkeit und Verschleißverhalten.
• POM (Polyoxymethylen) eignet sich besonders für maßhaltige und reibungsarme Anwendungen, z. B. in der Pneumatik.
• PTFE-Compounds kommen zum Einsatz, wenn extrem geringe Reibung oder hohe chemische Beständigkeit erforderlich sind.
• PEEK (Polyetheretherketon) wird in hochbelasteten Spezialanwendungen eingesetzt, bei denen Standardwerkstoffe an ihre Grenzen stoßen.
• Duroplastische und gewebeverstärkte Werkstoffe sind die erste Wahl bei sehr hohen Querkräften und mechanischen Belastungen, z. B. in Baumaschinen oder Pressen.

In der Praxis dominieren PA (Polyamid) und Duroplastische Verbundwerkstoffe, da sie eine optimale Kombination aus Festigkeit, Verschleißbeständigkeit und Wirtschaftlichkeit bieten.

Auswahl und Montage von Führungsringen und Führungsbändern – darauf kommt es an

Die richtige Auswahl und fachgerechte Montage von Führungsringen und Führungsbändern sind entscheidend für die Lebensdauer und Funktionssicherheit eines Hydraulik- oder Pneumatikzylinders. Fehler in der Auslegung oder beim Einbau führen in der Praxis häufig zu erhöhtem Verschleiß, ungenauer Führung oder Schäden an Dichtungen und Kolbenstange.

Auswahl der richtigen Führungselemente

Bei der Auswahl geeigneter Führungsringe oder Führungsbänder sollten die Einsatzbedingungen genau analysiert werden:

• Einsatzbedingungen: Belastung, Querkräfte, Geschwindigkeit, Temperatur und Umgebungsbedingungen bestimmen maßgeblich die Anforderungen an das Führungselement.
• Werkstoffwahl: Polyamid (PA) eignet sich für Standardanwendungen, während PTFE-Compounds bei reibungsarmen Anwendungen und duroplastische Verbundwerkstoffe bei hohen mechanischen Belastungen eingesetzt werden.
• Bauform und Abmessung: Führungsringe sind ideal für kompakte Einbauräume, während Führungsbänder bei größeren Durchmessern oder flexiblen Anpassungen Vorteile bieten.
• Passung und Toleranzen: Eine korrekte Auslegung von Spiel und Passung ist entscheidend für eine zuverlässige Führung und geringe Reibung.

Tipps für die Montage von Führungsringen und Führungsbändern

• Sauberkeit: Einbauraum, Kolben und Zylinder müssen vor der Montage gründlich gereinigt werden. Schon kleine Partikel können zu erhöhtem Verschleiß oder Beschädigungen führen.

• Oberflächenqualität: Kolbenstange und Zylinderbohrung sollten glatt, gehärtet und frei von Riefen sein, um eine gleichmäßige Führung zu gewährleisten.

• Montage ohne Verkanten: Führungsringe und -bänder müssen spannungsfrei und ohne Verkanten eingebaut werden, um ungleichmäßigen Verschleiß zu vermeiden.

• Sauberkeit: Einbauraum, Kolben und Zylinder müssen vor der Montage gründlich gereinigt werden. Schon kleine Partikel können zu erhöhtem Verschleiß oder Beschädigungen führen.

• Oberflächenqualität: Kolbenstange und Zylinderbohrung sollten glatt, gehärtet und frei von Riefen sein, um eine gleichmäßige Führung zu gewährleisten.

• Montage ohne Verkanten: Führungsringe und -bänder müssen spannungsfrei und ohne Verkanten eingebaut werden, um ungleichmäßigen Verschleiß zu vermeiden.

• Passung prüfen: Zu enge Passungen erhöhen die Reibung, während zu große Spiele die Führungsfunktion beeinträchtigen und Querkräfte nicht ausreichend aufgenommen werden.
• Montagehilfen verwenden: Einbaukegel oder geeignete Werkzeuge helfen, Beschädigungen zu vermeiden und eine korrekte Positionierung sicherzustellen.

Typische Schäden an Führungsringen und Führungsbändern – Ursachen erkennen und vermeiden

Führungsringe und Führungsbänder führen Kolben und Kolbenstange und nehmen Querkräfte auf. Schäden führen schnell zu Verschleiß, ungenauer Führung und Folgeschäden im gesamten System.

In der Praxis lassen sich typische Schadensbilder klar bestimmten Ursachen zuordnen – und gezielt vermeiden.

Typische Schäden und ihre Ursachen

• Ungleichmäßiger Verschleiß

  Entsteht durch falsche Passung, fehlerhafte Ausrichtung oder Verkanten beim Einbau – führt zu ungleichmäßiger Belastung.

• Riefenbildung und Einlaufspuren

  Verursacht durch Schmutzpartikel oder unzureichende Oberflächenqualität von Kolbenstange oder Zylinder.

• Materialermüdung oder Bruch

  Tritt bei zu hohen mechanischen Belastungen oder ungeeignetem Werkstoff auf – besonders bei hohen Querkräften.

• Übermäßiger Abrieb

  Hinweis auf ungeeigneten Werkstoff, zu hohe Reibung oder mangelnde Schmierung.

• Verformung oder Kriechen

  Entsteht bei dauerhafter Belastung oder zu hohen Temperaturen – besonders bei ungeeigneten Kunststoffen.

• Schäden durch Verschmutzung

  Staub und Partikel verursachen abrasiven Verschleiß und beschädigen Führungselemente und Dichtungen.

Auswirkungen auf die Anlage

Schäden an Führungsringen und Führungsbändern wirken sich oft direkt auf das gesamte System aus:

• Erhöhter Verschleiß der Dichtungen
• Ungenaue Führung von Kolben und Kolbenstange
• Riefenbildung an Kolbenstange oder Zylinder
• Erhöhter Reibwert und Energieverlust
• Ausfall von Hydraulik- oder Pneumatiksystemen
• Ungeplante Stillstände und Wartungskosten

Schäden vermeiden – so erhöhen Sie die Lebensdauer

Durch die richtige Auslegung und Montage lassen sich viele Probleme vermeiden:

• Werkstoff passend wählen

  Der Werkstoff muss auf Belastung, Temperatur und Einsatzbedingungen abgestimmt sein, um Verschleiß und Materialversagen zu vermeiden.

• Passung und Spiel korrekt auslegen

  Eine präzise Abstimmung von Passung und Toleranzen ist entscheidend für geringe Reibung und eine zuverlässige Aufnahme von Querkräften.

• Oberflächenqualität sicherstellen

  Kolbenstange und Zylinder sollten glatt, gehärtet und frei von Beschädigungen sein, um Verschleiß zu minimieren.

• Saubere Montage gewährleisten

  Beschädigungen oder Verkanten beim Einbau führen zu ungleichmäßiger Belastung und verkürzter Lebensdauer.

• Einsatzbedingungen berücksichtigen

  Schmutz, Feuchtigkeit oder hohe dynamische Belastungen erfordern angepasste Werkstoffe und Bauformen.

• Regelmäßige Wartung und Kontrolle

  Führungselemente sollten regelmäßig überprüft werden, um Verschleiß frühzeitig zu erkennen und Folgeschäden zu vermeiden.

Hersteller von Führungsringen und Führungsbändern

Als offizieller Parker Prädifa Händler vertreiben wir von HP-Dichtungen die Produkte eines der weltweit führenden Hersteller von Dichtungstechnik.

Gerade im Bereich der Führungsringe und Führungsbänder bietet Parker eine große Vielfalt an Lösungen, um unterschiedlichste Einsatzbedingungen sicher und zuverlässig abzudecken.

Parker Prädifa

Höchste Qualität, Innovation und ein breites Produktportfolio

50+ Hersteller

Weitere Produktionswerke für Verfügbarkeit und Bedarfsmengen jeder Größenordnung

Auslegung & Beschaffung

Technische Auswahl und verlässliche Bezugsquelle aus einer Hand

Für viele Anwendungen ist Parker Prädifa qualitativ die erste Wahl. Wenn jedoch Verfügbarkeit, Zeitdruck, Preisvorgaben oder eine abweichende technische Lösung entscheidend sind, greifen wir gezielt auf weitere Bezugsquellen zurück.

Dafür nutzen wir unser globales Netzwerk mit über 50 Herstellern und Produktionswerken weltweit. So erhalten Sie für jede Anwendung die beste Bezugsquelle und das technisch passende Produkt.

Unser Ansatz

Der große Vorteil für Sie

Wir kombinieren die Stärken führender Hersteller mit unserer Beratung, Auslegungskompetenz und Flexibilität – und liefern Ihnen die Dichtungslösung, die exakt zu Ihrem Projekt passt.

Häufige Fragen zu Führungsringen und Führungsbändern
