Medium
Hydraulik
Werkstoff
NBR
Druck max.
400 bar
Temperatur
-30 … 100 °C

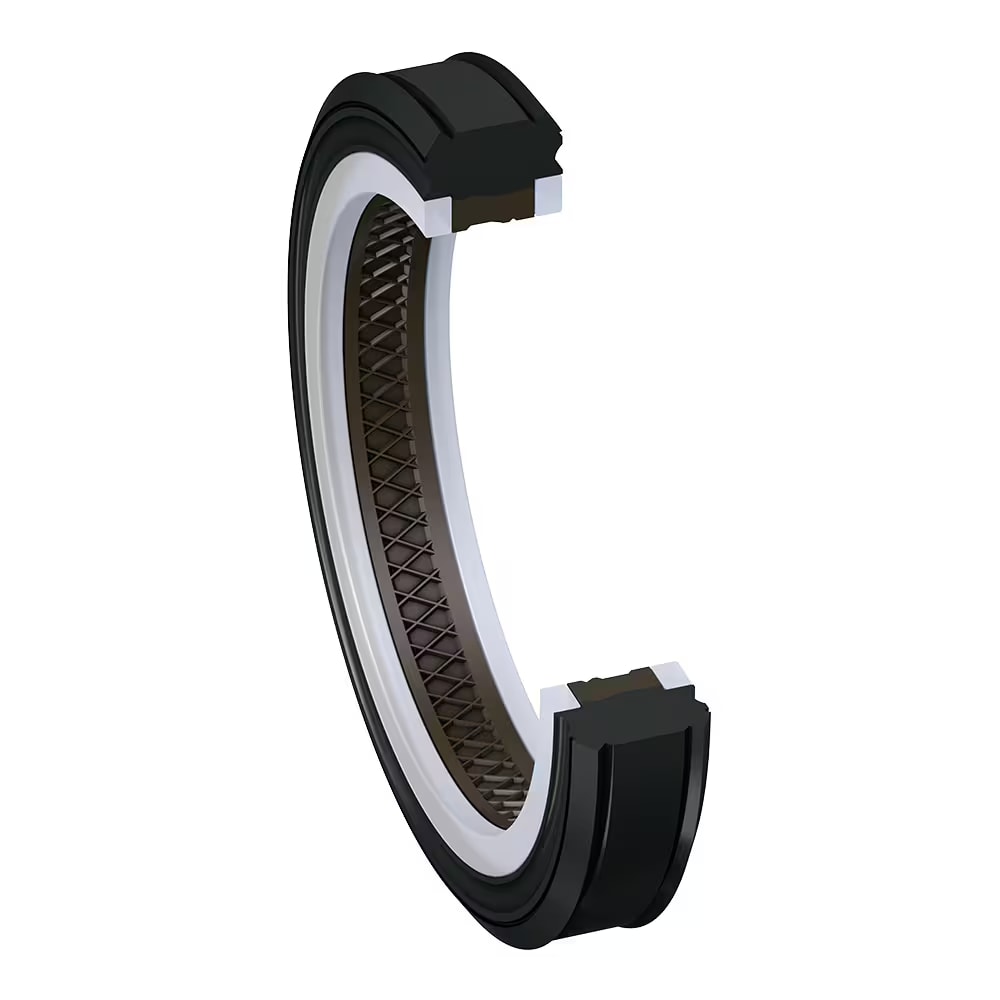

Der Rotordichtsatz KA ist eine Kompaktdichtung für die Abdichtung der Hochdruckkanäle von Drehdurchführungen. Sie besteht aus einem Gummikörper mit gewebearmierter Lauffläche. und zwei Anti-Extrusionsringen. Diese erhöhen die Stabilität und verhindern eine Extrusion in den Spalt, der – bedingt durch die Drehbewegung (Exzentrizität) – in den meisten Fällen variabel ist. Durch die besondere Formgebung der dynamischen Dichtfläche wird ein Schmierdepot gebildet, das die Erhaltung des Flüssigkeitsfilms sichert und damit Trockenlauf verhindert.
- Bessere Dichtwirkung im drucklosen Zustand.
- Robustes Dichtungsprofil für härteste Betriebsbedingungen.
- Extreme Verschleißfestigkeit.
- Unempfindlich gegen Druckspitzen.
- Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl.
- Höchste Extrusionsbeständigkeit.
- Montage in geschlossene und hinterschnittene Einbauräume.
Anwendungsbereich: Vorwiegend für wechselseitige Abdichtung von Drehdurchführungen bei Drehkränzen, Schwenkantrieben, Schlauchtrommeln und in der Werkzeugmaschinen-Hydraulik.
Technische Daten
Werkstoff
- Compound
- Q5024
- Werkstoff
- NBR
Einsatzgrenzen
- Dämpfung
- Nein
- Betriebsdruck max.
- 400 bar
- Gleitgeschwindigkeit max.
- 0,2 m/s
- Medium
- Hydraulik
- Betriebstemperatur
- -30 … 100 °C
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
16 Varianten
| Artikelnummer | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Außen-Ø (mm) |
|---|---|---|---|---|
| KA003000650 | 6 | 7 | 30 | 42 |
| KA005000650 | 7,5 | 8,5 | 50 | 62 |
| KA008700650 | 8,5 | 9,5 | 95 | 112 |
| KA008800650 | 11 | 12 | 95 | 115 |
| KA008900650 | 8,5 | 9,5 | 106 | 89 |
| KA009000650 | 10 | 11 | 90 | 110 |
| KA009200650 | 10 | 11 | 90 | 106 |
| KA009300650 | 12 | 13 | 90 | 110 |
| KA010100650 | 12 | 13 | 100 | 120 |
| KA010900650 | 11 | 12 | 109 | 129 |
| KA011000650 | 10 | 11 | 110 | 130 |
| KA012800650 | 10 | 11 | 130 | 145 |
| KA016100650 | 10 | 11 | 160 | 180 |
| KA018100650 | 10 | 11 | 180 | 200 |
| KA020000650 | 10 | 11 | 200 | 220 |
| KA021100650 | 12,5 | 13,5 | 210 | 235 |
