Medium
Hydraulik
Druck max.
550 bar
Temperatur
-260 … 315 °C
Varianten
9

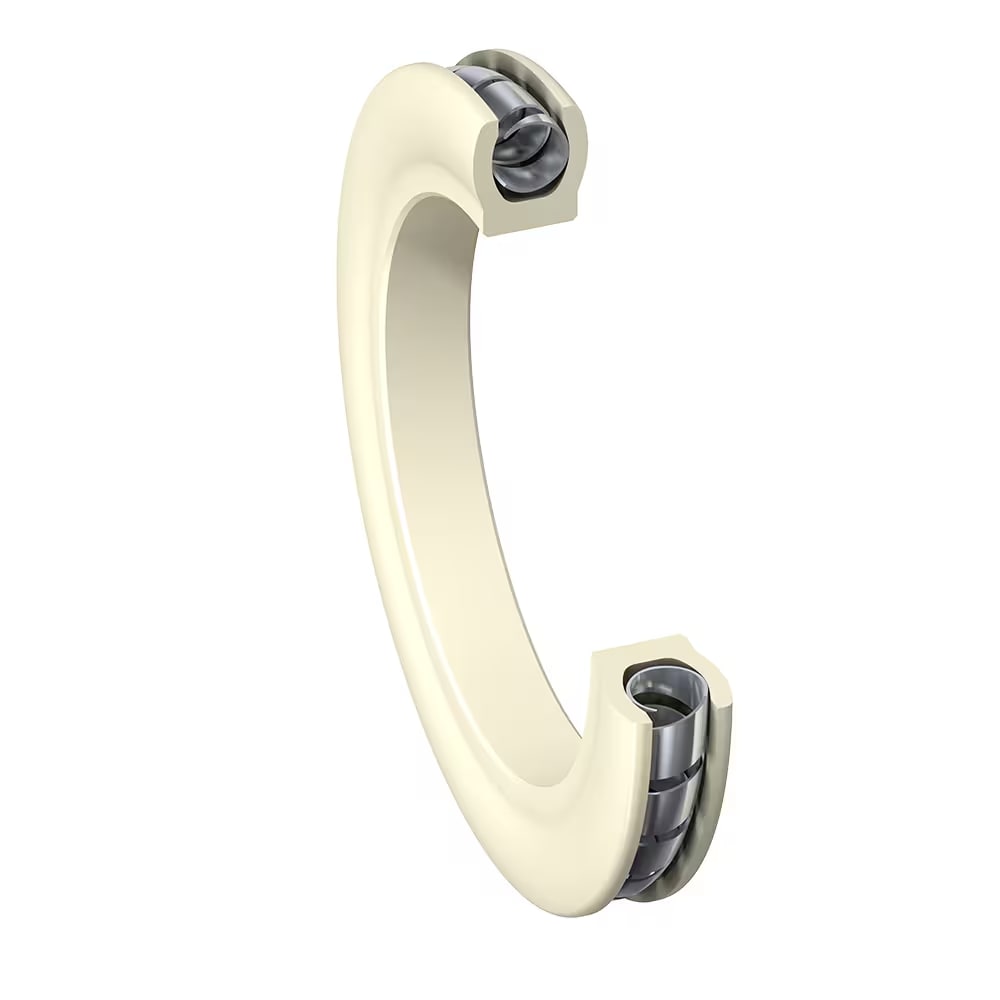

Die Produktserie NAE ist ein FlexiSeal®-Design mit Helicoil-Feder und eignet sich ideal für Flanschabdichtungen im Hochdruckbereich. Sie dichtet das Druckgefälle von außen nach innen ab. Die Serie NAE zeichnet sich durch extreme Temperatur- und chemische Beständigkeit aus.
- Schraubenfeder für hohe Anpresskräfte. Limitierter Ausgleich von Dichtflächenabständen.
- Die flexible Schraubenfeder widersteht permanenter Verformung und ermöglicht somit eine lange Anwendungsdauer.
- Varianten unterschiedlicher Rückstellkraft durch Auswahl von leichten, mittleren und schweren Federn erhältlich. Entspricht NACE-Anforderungen im Öl- und Gas-Markt.
- Alternativ kostengünstige Vorspannelemente aus Gummi-Elastomeren erhältlich, die sich durch hervorragende Ermüdungsbeständigkeit auszeichnen.
Anwendungsbereich: Flanschabdichtungen im Hochdruckbereich, Druckgefälle von außen nach innen.
Technische Daten
Einsatzgrenzen
- Dämpfung
- Nein
- Betriebsdruck max.
- 550 bar
- Gleitgeschwindigkeit max.
- 0,005 m/s
- Medium
- Hydraulik
- Druckrichtung
- Außendruck
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
9 Varianten
| Artikelnummer | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Temp. max. (°C) | Temp. min. (°C) | Außen-Ø (mm) | Werkstoff |
|---|---|---|---|---|---|---|---|
| NAE-M001200-01-009-1 | 1,45 | 2,4 | 12 | 230 | -190 | 16,8 | Polytetrafluorethylene additives |
| NAE-M003000-01-001-2 | 1,45 | 2,4 | 30 | 230 | -190 | 34,8 | Polytetrafluorethylene virgin |
| NAE-M007000-03-010-1 | 3,1 | 4,8 | 70 | 230 | -190 | 79,6 | Polytetrafluorethylene 10% carbon/graphite |
| NAE-M008722-03-001-2 | 3,1 | 4,8 | 87,22 | 230 | -190 | 96,82 | Polytetrafluorethylene virgin |
| NAE-M009700-03-020-2 | 3,1 | 4,8 | 97 | 230 | -190 | 106,6 | Polytetrafluorethylene 20% glass fiber |
| NAE-M010300-03-005-2 | 3,1 | 4,8 | 103 | 315 | -260 | 112,6 | Polytetrafluorethylene modified |
| NAE-M010640-03-009-1 | 3,1 | 4,8 | 106,4 | 230 | -190 | 116 | Polytetrafluorethylene additives |
| NAE-M011113-04-002-1 | 4,65 | 7,1 | 111,13 | 230 | -190 | 125,33 | Polytetrafluorethylene modified |
| NAE-M022600-04-009-2 | 4,75 | 7,1 | 226 | 230 | -190 | 242 | Polytetrafluorethylene additives |
