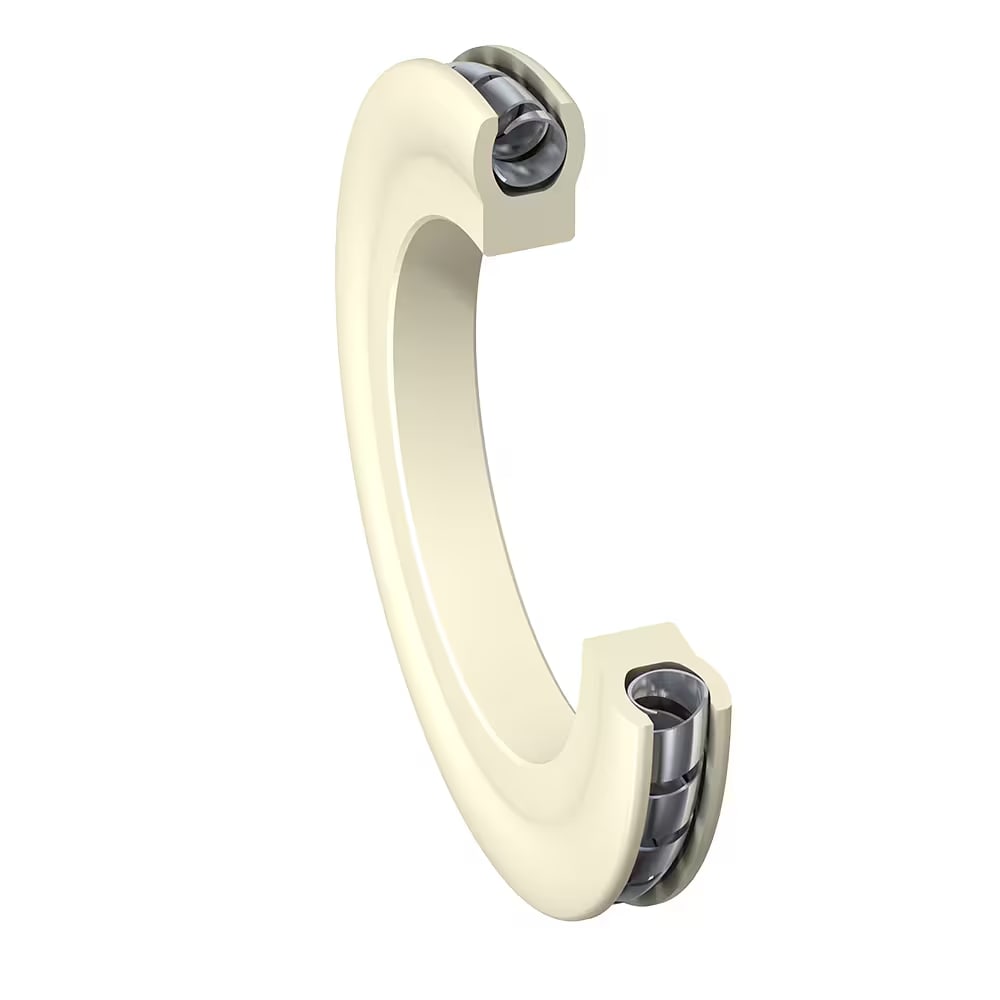

Parker Flanschdichtung NHE FlexiSeal

Parker Parker Flanschdichtung NHE FlexiSeal

Flanschdichtung, Außendruck, statisch und zeitweise dynamisch, FlexiSeal®, federvorgespannte PTFE-Dichtung, hoher Druck.

+49 89 846 054

Medium

Hydraulik

Werkstoff

PTFE

Druck max.

1.400 bar

Temperatur

-190 … 230 °C

Die Produktserie NHE ist ein FlexiSeal®-Design mit Helicoil-Feder und eignet sich ideal für Flanschabdichtungen im extremen Hochdruckbereich. Sie dichtet das Druckgefälle von außen nach innen ab. Die Serie NHE zeichnet sich durch extreme Temperatur- und chemische Beständigkeit aus.

  • Lange Bauform zur Vermeidung von Spaltextrusion
  • Schraubenfeder für hohe Anpresskräfte. Limitierter Ausgleich von Dichtflächenabständen.
  • Die flexible Schraubenfeder widersteht permanenter Verformung und ermöglicht somit eine lange Anwendungsdauer.
  • Varianten unterschiedlicher Rückstellkraft durch Auswahl von leichten, mittleren und schweren Federn erhältlich. Entspricht NACE-Anforderungen im Öl- und Gas-Markt.
  • Alternativ kostengünstige Vorspannelemente aus Gummi-Elastomeren erhältlich, die sich durch hervorragende Ermüdungsbeständigkeit auszeichnen.

Anwendungsbereich: Flanschabdichtungen im extremen Hochdruckbereich, Druckgefälle von außen nach innen.

Profil-Querschnitt der Serie Parker Flanschdichtung NHE FlexiSeal
Profil-Querschnitt

Technische Daten

Werkstoff

Werkstoff
PTFE

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
1.400 bar
Gleitgeschwindigkeit max.
0,005 m/s
Medium
Hydraulik
Druckrichtung
Innendruck
Betriebstemperatur
-190 … 230 °C

Einsatzprofil

Temperatureinsatz

Expanded Low and High Temperature (< -35°C to 140°C)

Werkstoffoptionen

PTFE (Polytetrafluorethylen)

Druckbereich

Extrem hoher Druck (> 500 bar)

Varianten & Abmessungen

3 Varianten

ArtikelnummerBauhöhe (mm)Nutbreite (mm)Innen-Ø (mm)Außen-Ø (mm)
NHE-M003500-03-063-22,262,263544
NHE-M007000-02-009-22,262,267079
NHE-M011000-05-002-16,056,05110132,6

Ihre Anfrage

Parker Parker Flanschdichtung NHE FlexiSeal anfragen

Nennen Sie uns Abmessung oder Artikelnummer und die gewünschte Stückzahl – wir prüfen Verfügbarkeit und Preis und melden uns kurzfristig zurück.

Direktkontakt

+49 89 846 054
