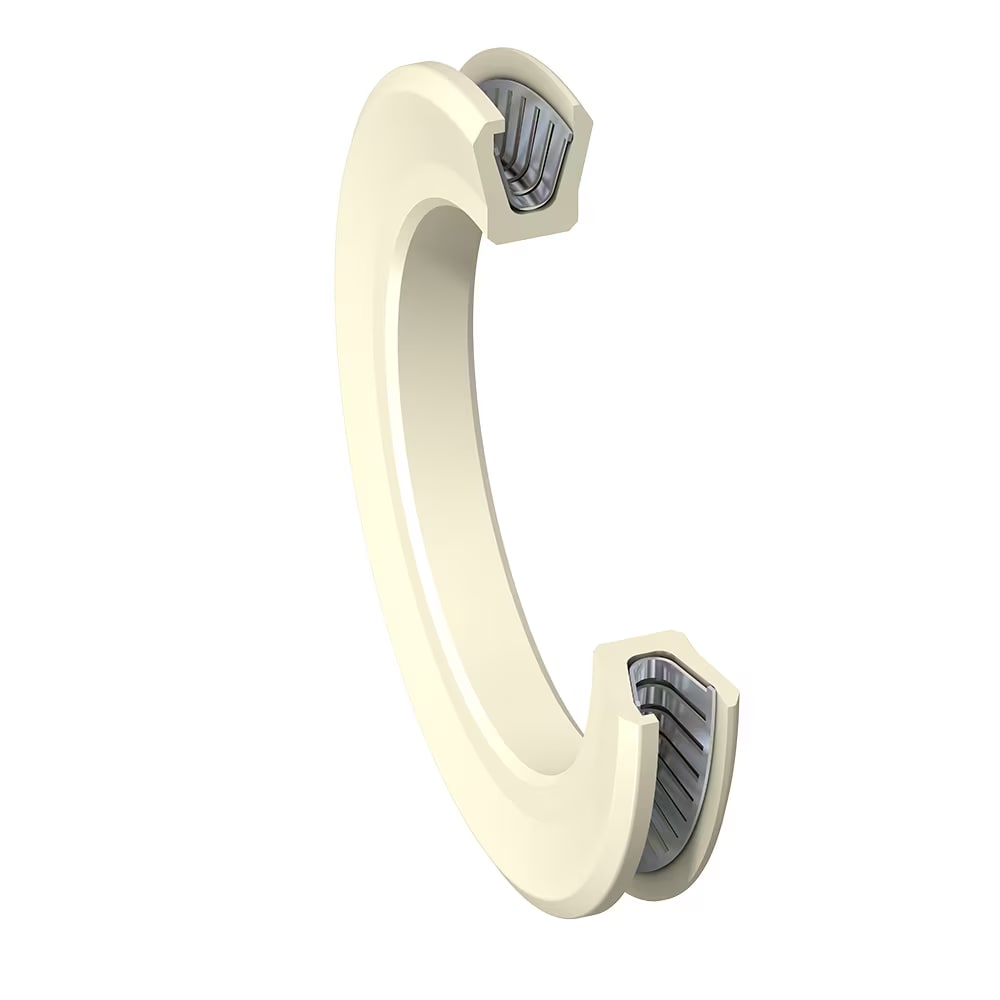

Parker Flanschdichtung NLG FlexiSeal

Parker Parker Flanschdichtung NLG FlexiSeal

Flanschdichtung, Außendruck, statisch und dynamisch, FlexiSeal®, federvorgespannte PTFE-Dichtung, geringe Einbaukraft, hoher Durchfederungsbereich erlaubt.

+49 89 846 054

Medium

Hydraulik

Werkstoff

PTFE (Polytetrafluorethylen)

Druck max.

350 bar

Temperatur

-190 … 230 °C

Die Produktserie NLG ist ein FlexiSeal®-Design mit Cantilever-Feder und eignet sich ideal für Flanschabdichtungen im mittleren Druckbereich. Sie dichtet das Druckgefälle von außen nach innen ab. Sie eignet sich vorzugsweise für Anwendungen, bei denen lediglich limitierte Montagekräfte zulässig sind oder bei denen eine Kompensation von größeren Dichtflächenabständen erforderlich ist. Auch geeignet bei Auftreten von geringen Bewegungen, hervorgerufen durch Vibrationen. Die Serie NLG zeichnet sich durch extreme Temperatur- und chemische Beständigkeit aus.

  • V-Feder-Design für niedrige Anpresskräfte der Dichtkanten und für die Überbrückung größerer Abstände der Dichflächen geeignet.
  • Varianten unterschiedlicher Rückstellkraft erhältlich, durch Wahl von leichten, mittleren und schweren Federn. Entspricht NACE-Anforderungen im Öl- und Gas-Markt.
  • Mit Silikonfüllung für den Einsatz in Lebensmittel- und Arzneimittelanwendungen erhältlich.

Anwendungsbereich: Flanschabdichtungen im mittleren Druckbereich, Druckgefälle von außen nach innen. Geringe Dynamik zulässig.

Profil-Querschnitt der Serie Parker Flanschdichtung NLG FlexiSeal
Profil-Querschnitt

Technische Daten

Abmessungen

Bauhöhe
3,1 mm
Nutbreite
4,8 mm
Innendurchmesser
157 mm
Außendurchmesser
166,6 mm

Werkstoff

Werkstoff
PTFE (Polytetrafluorethylen)

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
350 bar
Gleitgeschwindigkeit max.
5 m/s
Medium
Hydraulik
Druckrichtung
Außendruck
Betriebstemperatur
-190 … 230 °C

Einsatzprofil

Temperatureinsatz

Expanded Low and High Temperature (< -35°C to 140°C)

Werkstoffoptionen

PTFE (Polytetrafluorethylen)

Druckbereich

Hoher Druck (< 500 bar)

Verfügbare Artikel

1 Artikelnummern

  • NLG-M015700-03-009-4
