Medium
Hydraulik
Druck max.
1.400 bar
Temperatur
-190 … 230 °C
Varianten
3

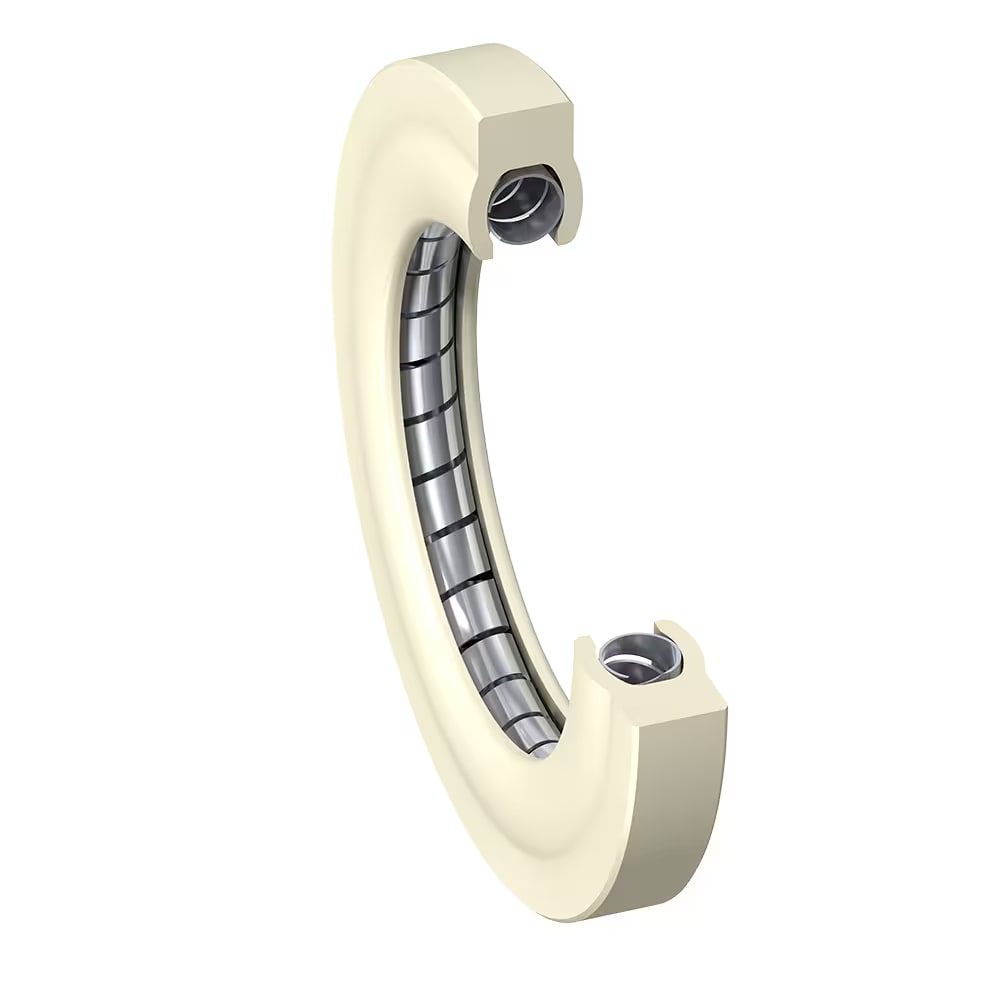

Die Produktserie NHI ist ein FlexiSeal®-Design mit Helicoil-Feder und eignet sich ideal für Flanschabdichtungen im extremen Hochdruckbereich. Sie dichtet das Druckgefälle von innen nach außen ab. Die Serie NHI zeichnet sich durch extreme Temperatur- und chemische Beständigkeit aus.
- Lange Bauform zur Vermeidung von Spaltextrusion
- Schraubenfeder für hohe Anpresskräfte. Limitierter Ausgleich von Dichtflächenabständen.
- Die flexible Schraubenfeder widersteht permanenter Verformung und ermöglicht somit eine lange Anwendungsdauer.
- Varianten unterschiedlicher Rückstellkraft erhältlich, durch Wahl von leichten, mittleren und schweren Federn. Entspricht NACE-Anforderungen im Öl- und Gas-Markt.
- Alternativ kostengünstige Vorspannelemente aus Gummi-Elastomeren erhältlich, die sich durch hervorragende Ermüdungsbeständigkeit auszeichnen.
Anwendungsbereich: Flanschabdichtungen im extremen Hochdruckbereich, Druckgefälle von innen nach außen.
Technische Daten
Einsatzgrenzen
- Dämpfung
- Nein
- Betriebsdruck max.
- 1.400 bar
- Gleitgeschwindigkeit max.
- 0,005 m/s
- Medium
- Hydraulik
- Druckrichtung
- Innendruck
- Betriebstemperatur
- -190 … 230 °C
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
3 Varianten
| Artikelnummer | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Außen-Ø (mm) | Werkstoff |
|---|---|---|---|---|---|
| NHI-M001250-01-010-2 | 1,45 | 3,3 | 5,9 | 12,5 | Polytetrafluorethylene 10% carbon/graphite |
| NHI-M008300-03-001-1 | 3,1 | 6,5 | 70 | 83 | Polytetrafluorethylene virgin |
| NHI-M009400-03-005-1 | 3,1 | 6,5 | 81 | 94 | Polytetrafluorethylene 10% Ekonol |
