Medium
Hydraulik
Werkstoff
NBR
Temperatur
-55 … 105 °C
Varianten
287

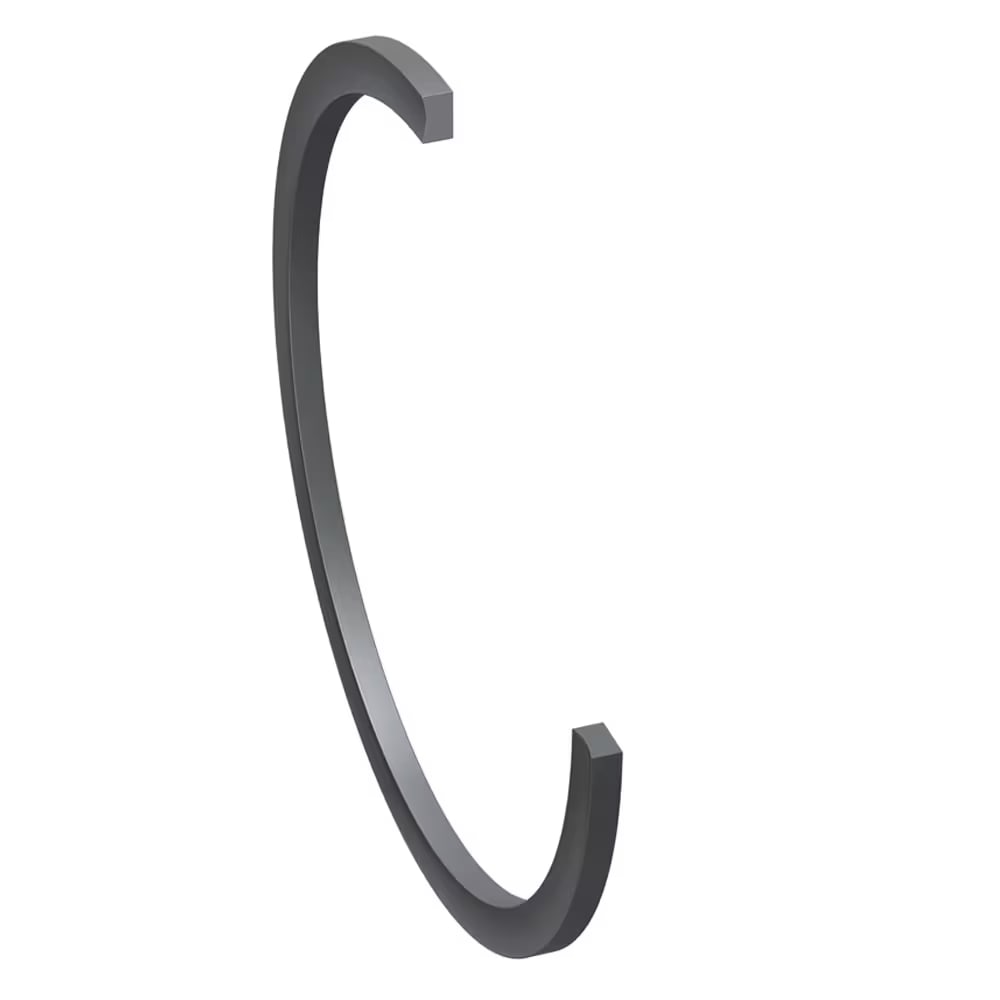

Parbak®-Anti-Extrusionsringe bestehen aus harten Elastomeren und verhindern die Extrusion von O-Ringen, wenn sie hohen Drücken ausgesetzt sind.
Parbak® ist ein Parker-Standard-Kautschuk für Anti-Extrusionsringe mit einer speziellen Form, der die Dichtwirkung verbessert und die Lebensdauer erhöht. Dient für den Einsatz in dynamischen und statischen Dichtungsanwendungen.
Eigenschaften von Parbak®-Anti-Extrusionsringen:
- Dank des elastischen Rückstellvermögens können Parbak®-Anti-Extrusionsringe zur Montage gedehnt werden, ohne dass eine Vorbehandlung oder ein Schneiden erforderlich ist
- Die gleichmäßige stetige Auslegung verhindert Schäden an der O-Ring-Dichtung
- Die Schmierung wird durch Kautschuk verbessert, sodass die Systemflüssigkeit aufgenommen wird und nicht aus den Kautschukoberflächen herausgedrückt wird
- Für einen breiten Temperaturbereich (-55 °C bis 105 °C)
- Kompatibel mit einer Vielzahl von Flüssigkeiten, wie z. B. Skydrol, Pydraul, Houghto-Safe, HydroDrive
Radius des Nutgrunds r1 = 0,2-0,4 mm
Der Parbak®-Anti-Extrusionsring der Prädifa Produktserie ist in folgenden Werkstoffen erhältlich:
N0300-90
V0709-90
Technische Daten
Werkstoff
- Farbe
- Black
- Compound
- N0300
- Härte
- 90 Shore A
- Werkstoff
- NBR
Einsatzgrenzen
- Dämpfung
- Nein
- Medium
- Hydraulik
- Betriebstemperatur
- -55 … 105 °C
Einsatz & Normen
- Medienbeständigkeit
- SkydrolPydraulHoughto-SafeHydroDrive
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Varianten & Abmessungen
287 Varianten
| Artikelnummer | Bauhöhe (mm) | Nuttiefe (mm) | Innen-Ø (mm) | Außen-Ø (mm) |
|---|---|---|---|---|
| 180004N0300 | 1,35 | 1,4 | 2,44 | 4,72 |
| 180005N0300 | 1,35 | 1,4 | 3,23 | 5,51 |
| 180006N0300 | 1,35 | 1,4 | 3,56 | 5,84 |
| 180007N0300 | 1,35 | 1,4 | 4,34 | 6,62 |
| 180008N0300 | 1,35 | 1,4 | 5,13 | 7,41 |
| 180009N0300 | 1,35 | 1,4 | 5,94 | 8,22 |
| 180010N0300 | 1,35 | 1,4 | 6,73 | 9,01 |
| 180011N0300 | 1,35 | 1,4 | 8,31 | 10,59 |
| 180012N0300 | 1,35 | 1,4 | 9,91 | 12,19 |
| 180013N0300 | 1,35 | 1,4 | 11,56 | 13,84 |
| 180014N0300 | 1,35 | 1,4 | 13,16 | 15,44 |
| 180015N0300 | 1,35 | 1,4 | 14,73 | 17,01 |
| 180016N0300 | 1,35 | 1,4 | 16,33 | 18,61 |
| 180017N0300 | 1,35 | 1,4 | 17,91 | 20,19 |
| 180018N0300 | 1,35 | 1,4 | 19,51 | 21,79 |
| 180019N0300 | 1,35 | 1,4 | 21,08 | 23,36 |
| 180020N0300 | 1,35 | 1,4 | 22,68 | 24,96 |
| 180021N0300 | 1,35 | 1,4 | 24,26 | 26,54 |
| 180022N0300 | 1,35 | 1,4 | 25,86 | 28,14 |
| 180023N0300 | 1,35 | 1,4 | 27,43 | 29,71 |
| 180024N0300 | 1,35 | 1,4 | 29,03 | 31,31 |
| 180025N0300 | 1,35 | 1,4 | 30,61 | 32,89 |
| 180026N0300 | 1,35 | 1,4 | 32,21 | 34,49 |
| 180027N0300 | 1,35 | 1,4 | 33,78 | 36,06 |
| 180028N0300 | 1,35 | 1,4 | 35,38 | 37,66 |
Ihre Anfrage
Parker Parker Anti-Extrusionsring N0300-90 anfragen
Direktkontakt
Wichtiger Hinweis
Technische Angaben ohne GewährDie auf dieser Seite gezeigten Produktdaten – insbesondere Maße, Temperatur- und Druckangaben, Werkstoffe, Zulassungen, Zertifikate, Aussagen zu Anwendungsbereichen und Eignung – wurden automatisiert aus Herstellerquellen zusammengetragen und nicht einzeln geprüft. Sie können Fehler enthalten. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Richtigkeit, Vollständigkeit und Aktualität dieser Angaben. Bitte lassen Sie alle für Ihre Anwendung relevanten Angaben vor einer Bestellung von uns bestätigen.
Bitte beachten Sie für dieses Produkt unbedingt auch die Sicherheits- und Produkthinweise des Herstellers Parker Hannifin.
Sicherheitshinweise von Parker ansehenBitte beachten Sie auch unsere Liefer- und Haftungshinweise
Bitte beachten Sie, dass wir ausschließlich auf Grundlage unserer AGB´s agieren. Unsere anwendungstechnischen Empfehlungen haben den Charakter eines techn. unverbindlichen Lösungsvorschlages. Der Anwender muss deshalb die Eignung der techn. Auslegung unter seinen spezifischen Betriebsbedingungen eigenständig prüfen und freigeben. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Funktion eines gelieferten Produkts im Rahmen der anwender-spezifischen Anwendung. Versuchsmuster können, wenn nicht ausdrücklich Gegenteiliges vereinbart, von der Serienfertigung abweichen. Soweit Sie uns Musterdichtsätze überlassen, werden wir Replika-Dichtsätze aus den von uns angebotenen Produkten zusammenstellen und Ihnen zur möglichen Anwendung vorschlagen, ohne dass hiermit eine Zusicherung oder Gewähr für Ihre spezifische Anwendung verbunden ist. Es verbleibt bei der individuellen Prüfungspflicht des Anwenders. Unsere Artikel sind im Allgemeinen nicht für Anwendungen im direkten Automotive- oder Luft- und Raumfahrtbereich vorgesehen und dürfen deshalb darin nicht verwendet werden.
