Parker Anti-Extrusions-Ring XC

Parker Parker Anti-Extrusions-Ring XC

Spriralförmiger PTFE Anti-Extrusions-Ring, Vermeidung von Extrusion.

+49 89 846 054

Medium

Hydraulik

Werkstoff

PTFE

Temperatur

-190 … 230 °C

Varianten

7

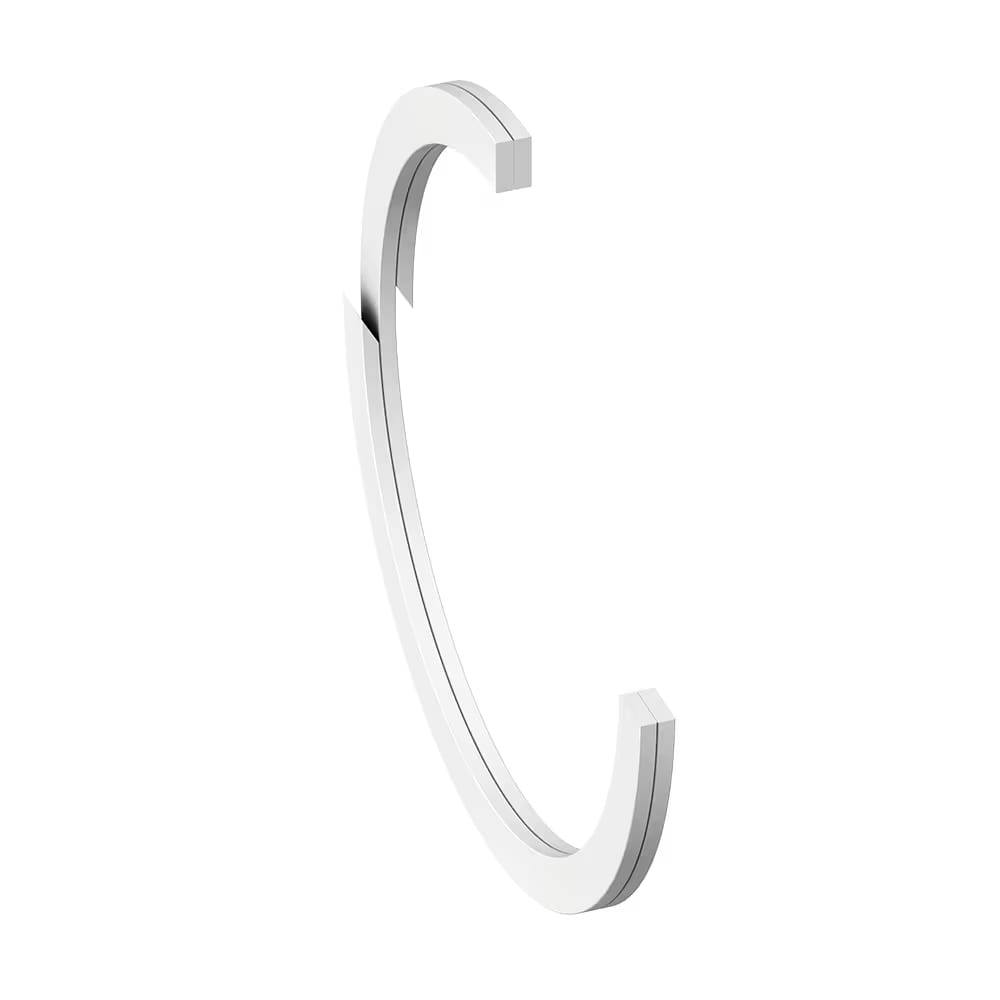

Der Polon®-Anti-Extrusionsring XC (spiralförmige Ausführung) wird in Verbindung mit O-Ringen, vorzugsweise für statische Anwendungen, zur Verhinderung der Spaltextrusion eingesetzt. XC Anti-Extrusionsringe eignen sich für den Einsatz bei moderater Druckbeanspruchung. Durch die spiralförmige Formgebung lassen sich die Ringe einfach in geschlossene Einbauräume montieren.

Polon®-Anti-Extrusions-Ringe sind in drei Versionen verfügbar: XA: Geschlossen XB: Schrägschnitt XC: Spiralförmig

  • Unempfindlich gegen Druckspitzen.
  • Hohe Extrusionsbeständigkeit.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Für spezielle Anforderungen der chemischen Prozessindustrie stehen geeignete Werkstoffe zur Verfügung.
  • Für spezielle Anforderungen der Lebensmittelindustrie stehen geeignete Werkstoffe zur Verfügung.
  • Aufgrund des Fertigungsverfahrens ist jeder beliebige Nenndurchmesser lieferbar.
  • Montage in geschlossene und hinterschnittene Einbauräume.

Anti-Extrusions-Ringe sollten eingesetzt werden, wenn wenigstens eine der nachstehend aufgeführten Betriebsbedingungen vorhanden und eine Abdichtung mittels O-Ring vorgesehen ist:

  • Druck über 70 bar (7 MPa)
  • Spaltweite größer 0,25 mm bei p > 10 bar (1 MPa)
  • Hohe Hubfrequenzen
  • Hohe Temperaturen
  • Verschmutztes Medium
  • Starke Druckpulsation oder Druckwechsel

Technische Daten

Werkstoff

Werkstoff
PTFE

Einsatzgrenzen

Dämpfung
Nein
Medium
Hydraulik
Betriebstemperatur
-190 … 230 °C

Einsatzprofil

Temperatureinsatz

Extrem hohe Temperaturen (> 205 C)

Werkstoffoptionen

PTFE (Polytetrafluorethylen)

Druckbereich

Mittlerer Druck (< 250 bar)

Varianten & Abmessungen

7 Varianten

ArtikelnummerBauhöhe (mm)Nuttiefe (mm)Innen-Ø (mm)Außen-Ø (mm)
XC01000010903YD1,52,1710
XC01190010903YN1,41,459,111,9
XC02520010903XT––––
XC02910010903XE1,52,426,129,1
XC03000010903YD1,52,12730
XC03000010903YE––––
XC12500070903XH1,54,4122125
