Medium
Hydraulik
Temperatur
-190 … 230 °C
Varianten
22

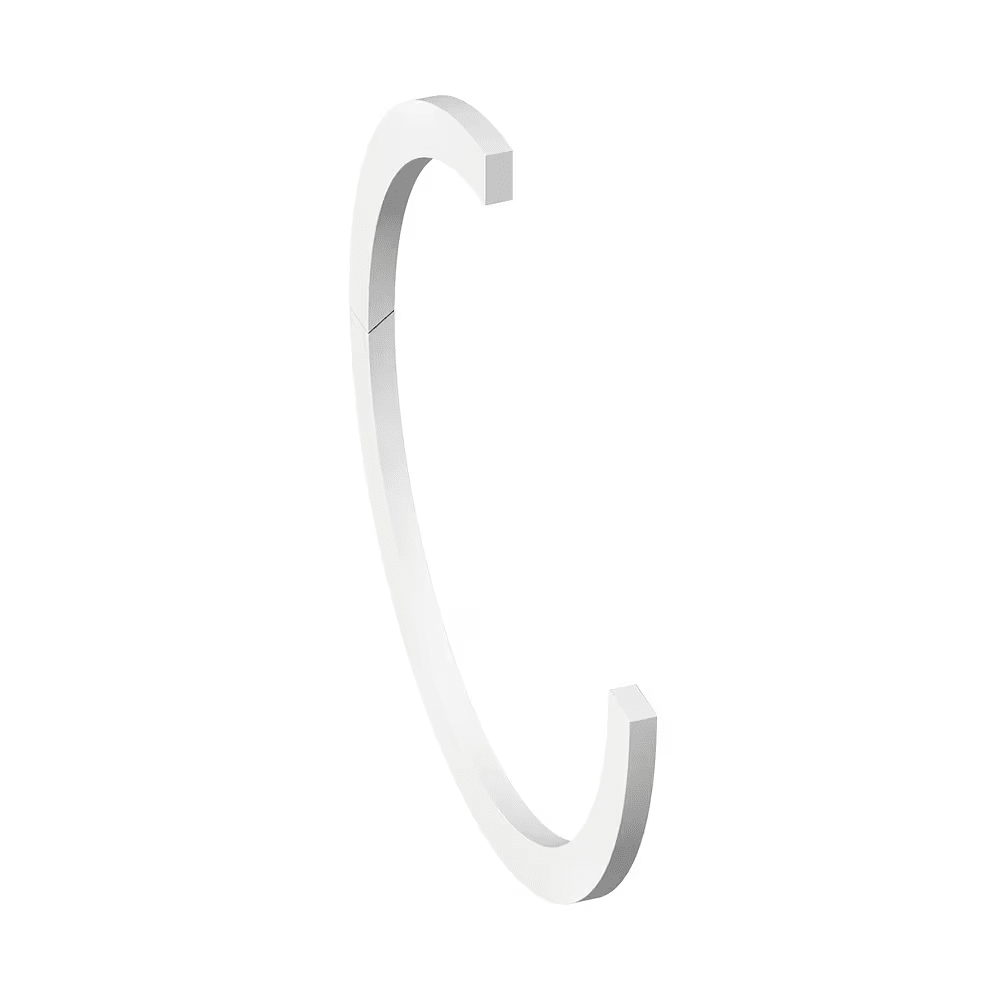

Der Polon®-Anti-Extrusionsring XB (Ausführung mit Schrägschnitt) wird in Verbindung mit O-Ringen, vorzugsweise für statische Anwendungen, zur Verhinderung der Spaltextrusion eingesetzt. XB Anti-Extrusionsringe eignen sich für den Einsatz bei hoher Druckbeanspruchung. Durch den Schrägschnitt lassen sich die Ringe einfach in geschlossene Einbauräume montieren.
Polon®-Anti-Extrusions-Ringe sind in drei Versionen verfügbar: XA: Geschlossen XB: Schrägschnitt XC: Spiralförmig
- Unempfindlich gegen Druckspitzen.
- Hohe Extrusionsbeständigkeit.
- Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
- Für spezielle Anforderungen der chemischen Prozessindustrie stehen geeignete Werkstoffe zur Verfügung.
- Für spezielle Anforderungen der Lebensmittelindustrie stehen geeignete Werkstoffe zur Verfügung.
- Aufgrund des Fertigungsverfahrens ist jeder beliebige Nenndurchmesser lieferbar.
- Montage in geschlossene und hinterschnittene Einbauräume.
Stützringe sollten eingesetzt werden, wenn wenigstens eine der nachstehend aufgeführten Betriebsbedingungen vorhanden und eine Abdichtung mittels O-Ring vorgesehen ist:
- Druck über 70 bar (7 MPa)
- Spaltweite größer 0,25 mm bei p > 10 bar (1 MPa)
- Hohe Hubfrequenzen
- Hohe Temperaturen
- Verschmutztes Medium
- Starke Druckpulsation oder Druckwechsel
Technische Daten
Einsatzgrenzen
- Dämpfung
- Nein
- Medium
- Hydraulik
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
22 Varianten
| Artikelnummer | Bauhöhe (mm) | Nuttiefe (mm) | Innen-Ø (mm) | Temp. max. (°C) | Temp. min. (°C) | Außen-Ø (mm) |
|---|---|---|---|---|---|---|
| XB00550010902XA | 1 | 1,3 | 2,9 | 230 | -190 | 5,5 |
| XB01050270905XE | 1,5 | 2,05 | 6,4 | 230 | -190 | 10,5 |
| XB01200010902XA | 1 | 1,3 | 9,4 | 230 | -190 | 12 |
| XB01400520902YE | 1,5 | 2,05 | 9,9 | 230 | -190 | 14 |
| XB01800010902XA | 1 | 1,3 | 15,4 | 230 | -190 | 18 |
| XB01910010902XA | 1 | 1,3 | 16,5 | 230 | -190 | 19,1 |
| XB02300010902XA | 1 | 1,3 | 20,4 | 230 | -190 | 23 |
| XB02300010902XE | 1,5 | 2,05 | 18,9 | 230 | -190 | 23 |
| XB02500010902XA | 1 | 1,3 | 22,4 | 230 | -190 | 25 |
| XB02700010902XE | 1,5 | 2,05 | 22,9 | 230 | -190 | 27 |
| XB02800010902YE | 1,5 | 2,05 | 23,9 | 230 | -190 | 28 |
| XB03600010902YE | 1,5 | 2,05 | 31,9 | 230 | -190 | 36 |
| XB04000010902YE | 1,5 | 2,05 | 35,9 | 230 | -190 | 40 |
| XB05200010902XE | 1,5 | 2,05 | 47,9 | 230 | -190 | 52 |
| XB05800010902YD | 1,5 | 1,95 | 54,1 | 230 | -190 | 58 |
| XB06000010902YD | 1,5 | 1,95 | 56,1 | 230 | -190 | 60 |
| XB07120010902YG | 1,5 | 2,85 | 65,5 | 230 | -190 | 71,2 |
| XB08500840902XF | 1,5 | 2,4 | 80,2 | 220 | -40 | 85 |
| XB08800010902YH | 1,5 | 3,25 | 81,5 | 230 | -190 | 88 |
| XB09200010902YH | 1,5 | 3,25 | 85,5 | 230 | -190 | 92 |
| XB23940010902YJ | 2 | 4,4 | 230,6 | 230 | -190 | 239,4 |
| XB32203600902XJ | 2 | 4,4 | 313,2 | 120 | -40 | 322 |
