Medium
Hydraulic
Werkstoff
Polytetrafluoroethylene (PTFE, mPTFE, Polon®)
Druck max.
200 bar
Temperatur
-200 … 260 °C

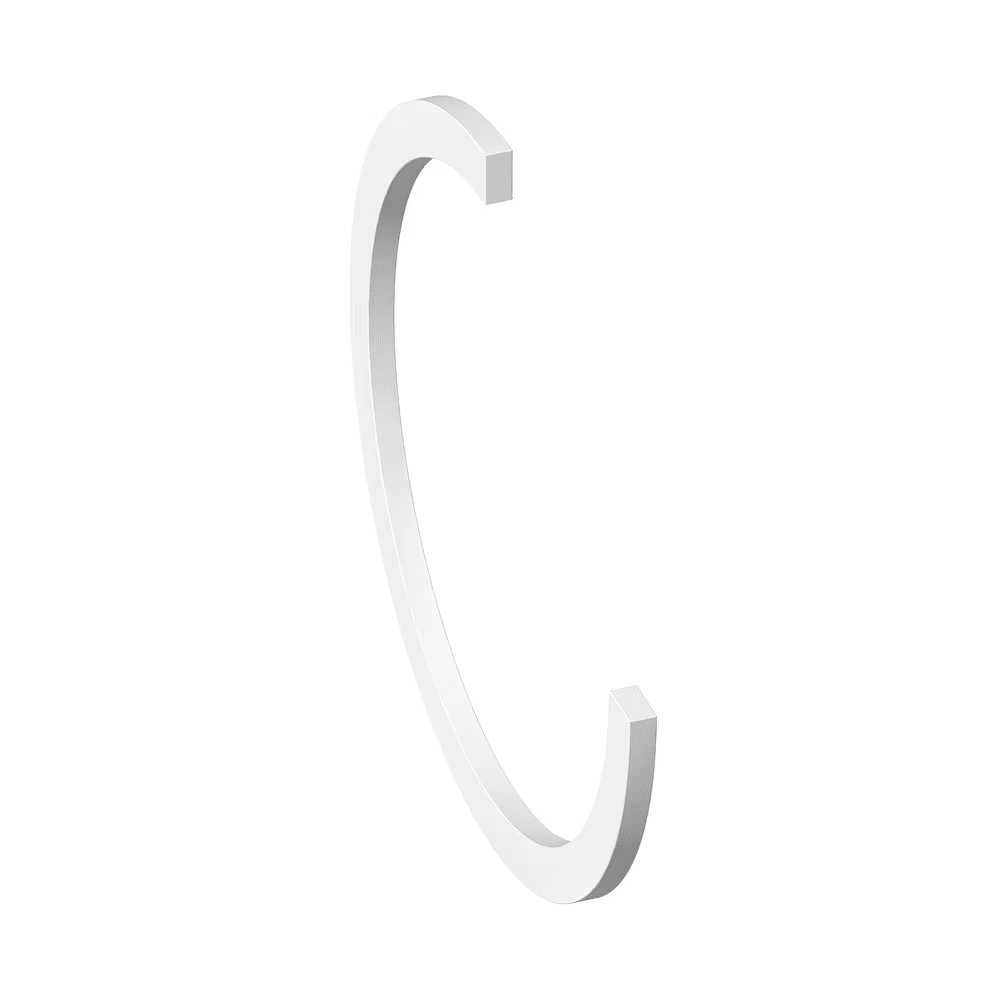

PTFE X4 backup rings are used in hydraulic and pneumatic systems to prevent extrusion of seals in dynamic applications. They fit AS4716 glands and are based on AS5782 designs. These backup rings can be ordered to the AS5782 standard for rod seals and piston seals. X4 labelled backup rings are designed to Parker standards per Parker recommended tolerances. These differ from the AS5782 specification tolerances, but parts are designed for the same fit, form and function as the standard.
These backup ring materials are certified to AMS3678 specifications. AS5782 and X4 backup rings are available in different compounds.
Each part number has the following structure:
AMRX4-021-17
- AMRX4 = Rod Style Profile (Parker Listed Tolerances)
- 021 = AS5782 Dash Code
- 17 = Seal Material
Technische Daten
Werkstoff
- Werkstoff
- Polytetrafluoroethylene (PTFE, mPTFE, Polon®)
Einsatzgrenzen
- Dämpfung
- Nein
- Betriebsdruck max.
- 200 bar
- Gleitgeschwindigkeit max.
- 0 m/s
- Medium
- Hydraulic
- Betriebstemperatur
- -200 … 260 °C
Einsatz & Normen
- Normen & Spezifikationen
- AS5782AS4716AMS3678
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
340 Varianten
| Artikelnummer | Compound | Bauhöhe (mm) | Innen-Ø (mm) | Außen-Ø (mm) |
|---|---|---|---|---|
| AMPX4-004-15 | TG123 | 1,32 | 1,99 | 4,83 |
| AMPX4-005-15 | TG123 | 1,32 | 2,97 | 5,61 |
| AMPX4-006-15 | TG123 | 1,32 | 3,33 | 5,97 |
| AMPX4-007-15 | TG123 | 1,32 | 4,06 | 6,76 |
| AMPX4-008-15 | TG123 | 1,32 | 4,84 | 7,54 |
| AMPX4-009-15 | TG123 | 1,32 | 5,62 | 8,36 |
| AMPX4-010-15 | TG123 | 1,37 | 6,4 | 9,14 |
| AMPX4-011-15 | TG123 | 1,37 | 7,98 | 10,72 |
| AMPX4-012-15 | TG123 | 1,37 | 9,58 | 12,32 |
| AMPX4-013-15 | TG123 | 1,37 | 11,27 | 13,97 |
| AMPX4-014-15 | TG123 | 1,37 | 12,83 | 15,57 |
| AMPX4-015-15 | TG123 | 1,37 | 14,41 | 17,15 |
| AMPX4-016-15 | TG123 | 1,37 | 16,01 | 18,75 |
| AMPX4-017-15 | TG123 | 1,37 | 17,58 | 20,32 |
| AMPX4-018-15 | TG123 | 1,37 | 19,18 | 21,92 |
| AMPX4-019-15 | TG123 | 1,37 | 20,76 | 23,5 |
| AMPX4-020-15 | TG123 | 1,37 | 22,43 | 25,17 |
| AMPX4-021-15 | TG123 | 1,37 | 24,01 | 26,75 |
| AMPX4-022-15 | TG123 | 1,37 | 25,61 | 28,35 |
| AMPX4-023-15 | TG123 | 1,37 | 27,18 | 29,92 |
| AMPX4-024-15 | TG123 | 1,37 | 28,78 | 31,52 |
| AMPX4-025-15 | TG123 | 1,37 | 30,36 | 33,1 |
| AMPX4-026-15 | TG123 | 1,37 | 31,96 | 34,7 |
| AMPX4-027-15 | TG123 | 1,37 | 33,53 | 36,27 |
| AMPX4-028-15 | TG123 | 1,37 | 35,13 | 37,87 |
