Parker Anti-Extrusionsring X1

Parker Parker Anti-Extrusionsring X1

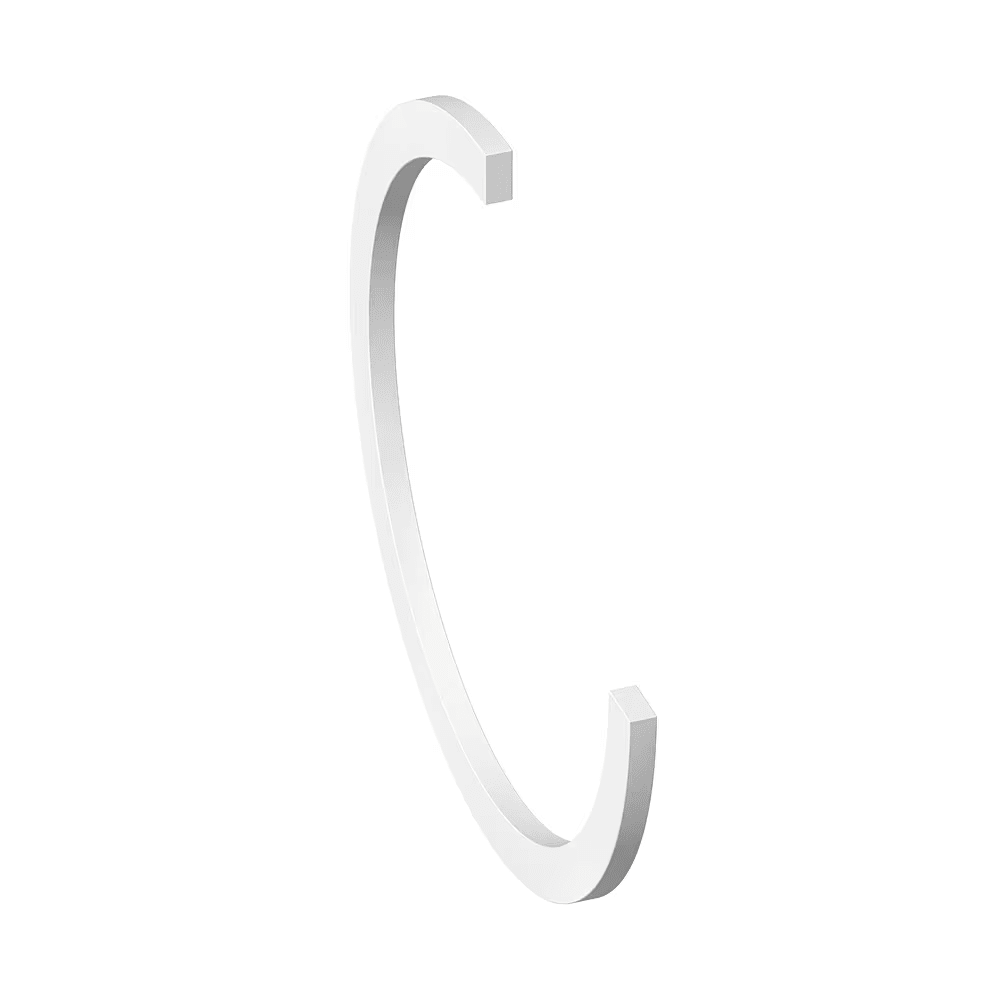

Geschlitzter PTFE-Anti-Extrusionsring gemäß AS8791 zur Verhinderung von Spaltextrusion.

+49 89 846 054

Medium

Hydraulik

Werkstoff

PTFE

Druck max.

200 bar

Temperatur

-200 … 260 °C

Anti-Extrusionsringe (Stützringe) werden in Verbindung mit O-Ringen für statische und dynamische Anwendungen zur Verhinderung der Spaltextrusion eingesetzt und unterstützen so das Dichtelement. Die Abmessungen der X1 Anti-Extrusionsringe entsprechen der AS8791, in der die maßlichen und materialtechnischen Anforderungen an PTFE-Stützringe für Anwendungen in der Luftfahrt festgelegt sind. The Standardwerkstoff ist Polon® 001 (reines PTFE).

  • Unempfindlich gegen Druckspitzen.
  • Hohe Extrusionsbeständigkeit
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl
  • Aufgrund des Fertigungsverfahrens ist jeder beliebige Nenndurchmesser lieferbar
  • Montage in geschlossene und hinterschnittene Einbauräume

Stützringe sollten eingesetzt werden, wenn wenigstens eine der nachstehend aufgeführten Betriebsbedingungen vorhanden und eine Abdichtung mittels O-Ring vorgesehen ist:

  • Druck über 70 bar
  • Spaltweite größer 0,25 mm bei p > 10 bar
  • Hohe Hubfrequenzen
  • Hohe Temperaturen.
  • Verschmutztes Medium
  • Starke Druckpulsation oder
Profil-Querschnitt der Serie Parker Anti-Extrusionsring X1
Profil-Querschnitt

Technische Daten

Werkstoff

Compound
Polon 001
Werkstoff
PTFE

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
200 bar
Gleitgeschwindigkeit max.
0 m/s
Medium
Hydraulik
Betriebstemperatur
-200 … 260 °C

Einsatz & Normen

Normen & Spezifikationen
M8791/1-013

Einsatzprofil

Temperatureinsatz

Tiefe und hohe Temperaturen (< -35 bis 140)

Werkstoffoptionen

PTFE (Polytetrafluorethylen)

Druckbereich

Mittlerer Druck (< 250 bar)

Varianten & Abmessungen

5 Varianten

ArtikelnummerBauhöhe (mm)Innen-Ø (mm)Außen-Ø (mm)
X11127PS0011,2711,1313,83
X11927PS0011,2719,0821,78
X12327PS0011,2723,9526,65
X12727PS0011,2727,1329,83
X12737PS0011,3727,0531,42

Ihre Anfrage

Parker Parker Anti-Extrusionsring X1 anfragen

Nennen Sie uns Abmessung oder Artikelnummer und die gewünschte Stückzahl – wir prüfen Verfügbarkeit und Preis und melden uns kurzfristig zurück.

Direktkontakt

+49 89 846 054
