Medium
Pneumatik
Druck max.
0 bar
Temperatur
-40 … 200 °C
Varianten
132

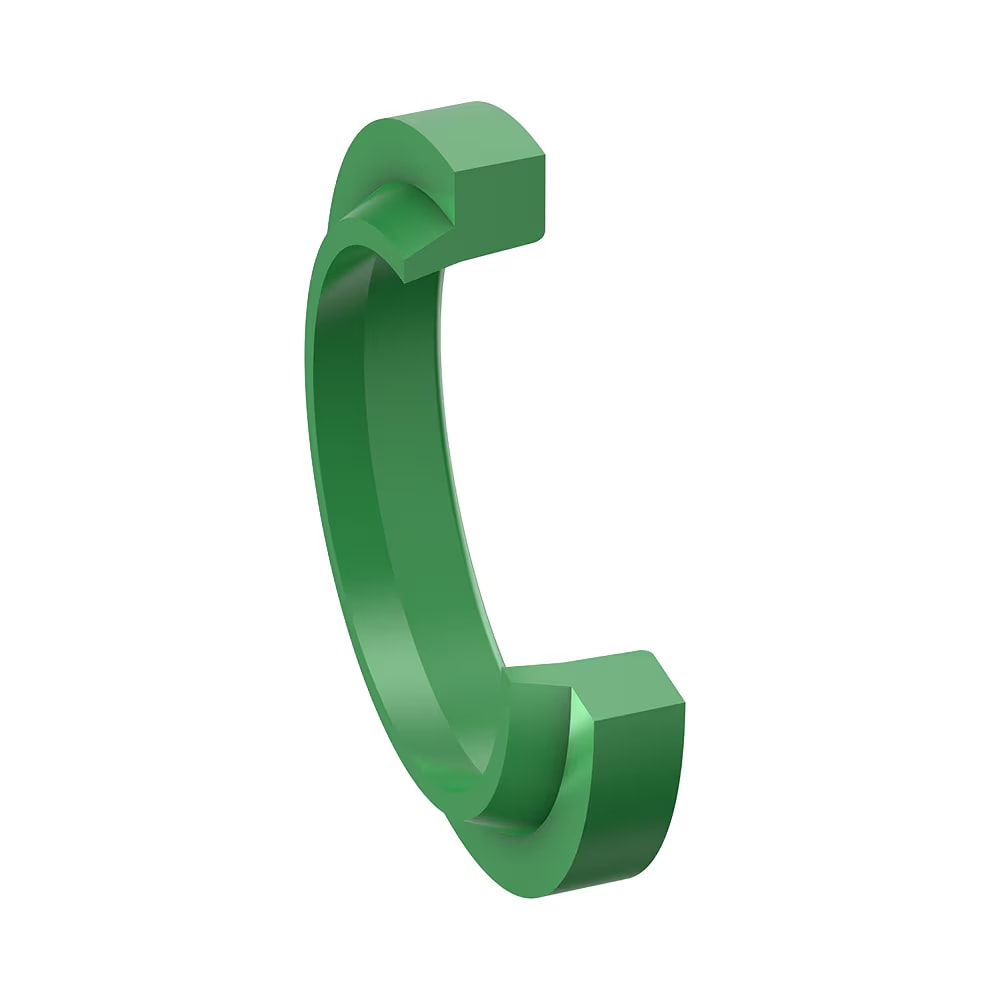

Der Abstreifring A5 hat die Aufgabe, das Eindringen von Staub, Schmutz, Sandkörnchen und Metallspänen zu verhindern. Dies wird durch seine spezielle Formgebung erreicht. Die Riefenbildung wird weitgehend vermieden, die Führungsteile geschont und die Betriebsdauer der Dichtungen verlängert. Ein Übermaß am Außendurchmesser gewährleistet den Festsitz in der Nut und verhindert somit das Eindringen von Fremdkörpern und Feuchtigkeit über den statischen Dichtsitz des Abstreifers.
Der Abstreifer A5 ist sowohl in Ultrathan®- als auch in Gummi-Werkstoffen erhältlich. Die Ultrathan®-Varianten zeichnen sich durch extreme Verschleißfestigkeit aus.
- Guter Verschleißwiderstand.
- Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl.
- Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
- Für spezielle Anforderungen der chemischen Prozessindustrie stehen geeignete Werkstoffe zur Verfügung.
- Für spezielle Anforderungen der Lebensmittelindustrie stehen geeignete Werkstoffe zur Verfügung.
- Abmessungen gemäß DIN ISO 6195, Typ E.
- Bauteilgeometrie verhindert Schmutzablagerungen an der Stirnseite des Zylinders.
- Montage in geschlossene und hinterschnittene Einbauräume.
Anwendungsbereich: Der Abstreifring A5 wird eingesetzt für axial bewegte Stangen an hydraulischen und pneumatischen Arbeitszylindern, Stößeln und Stangenführungen.
Der Abstreifer A5 ist in den folgenden Werkstoffen verfügbar: N3587 - Industrie-Anwendungen P5004 - Hohe Beanspruchung V3839 - Niedrige Temperaturen P5000 - FDA-Freigabe P5000 - Biologisch abbaubare Medien
Technische Daten
Einsatzgrenzen
- Dämpfung
- Nein
- Betriebsdruck max.
- 0 bar
- Gleitgeschwindigkeit max.
- 2 m/s
- Medium
- Pneumatik
Einsatz & Normen
- Normen & Spezifikationen
- ISO 6195, Typ ADIN ISO 6195, Typ E
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Varianten & Abmessungen
132 Varianten
| Artikelnummer | Compound | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Temp. max. (°C) | Temp. min. (°C) | Außen-Ø (mm) |
|---|---|---|---|---|---|---|---|
| A50205N3587 | N3587 | 2,3 | 3 | 5 | 100 | -25 | 8 |
| A51012P5004 | P5004 | 5 | 8 | 10 | 80 | -30 | 18 |
| A51110W5032 | W5032 | 5 | 8 | 12 | 100 | -40 | 20 |
| A51315V3681 | V3681 | 2,8 | 4 | 16 | 200 | -20 | 22,2 |
| A51317P5004 | P5004 | 5 | 8 | 16 | 80 | -30 | 24 |
| A51417P5001 | P5001 | 0 | 2,6 | 14,15 | 100 | -35 | 17,1 |
| A51494P5004 | P5004 | 4,8 | 7,1 | 19,1 | 80 | -30 | 28,6 |
| A51826P5004 | P5004 | 5 | 8 | 18 | 80 | -30 | 26 |
| A52010N3587 | N3587 | 5,3 | 7 | 20 | 100 | -25 | 28 |
| A52010V3664 | V3664 | 5,3 | 7 | 20 | 200 | -20 | 28 |
| A52011P5004 | P5004 | 5 | 8 | 20 | 80 | -30 | 28 |
| A52014N3587 | N3587 | 5,3 | 7 | 22 | 100 | -25 | 30 |
| A52014V3664 | V3664 | 5,3 | 7 | 22 | 200 | -20 | 30 |
| A52020N3587 | N3587 | 5,3 | 7 | 25 | 100 | -25 | 33 |
| A52020V3664 | V3664 | 5,3 | 7 | 25 | 200 | -20 | 33 |
| A52035N3587 | N3587 | 5,3 | 7 | 28 | 100 | -25 | 36 |
| A52094P5004 | P5004 | 4,8 | 7,1 | 22,2 | 80 | -30 | 31,8 |
| A52206P5004 | P5004 | 5 | 7,5 | 25 | 80 | -30 | 35 |
| A52228P5004 | P5004 | 4,8 | 7,1 | 25,4 | 80 | -30 | 34,9 |
| A52387P5004 | P5004 | 5 | 8 | 28 | 80 | -30 | 36 |
| A52533P5004 | P5004 | 5 | 8 | 25 | 80 | -30 | 33 |
| A53002N3587 | N3587 | 5,3 | 7 | 30 | 100 | -25 | 38 |
| A53007N3587 | N3587 | 5,3 | 7 | 32 | 100 | -25 | 40 |
| A53015N3587 | N3587 | 5,3 | 7 | 35 | 100 | -25 | 43 |
| A53020N3587 | N3587 | 5,3 | 7 | 36 | 100 | -25 | 44 |
