Parker · Abstreifer

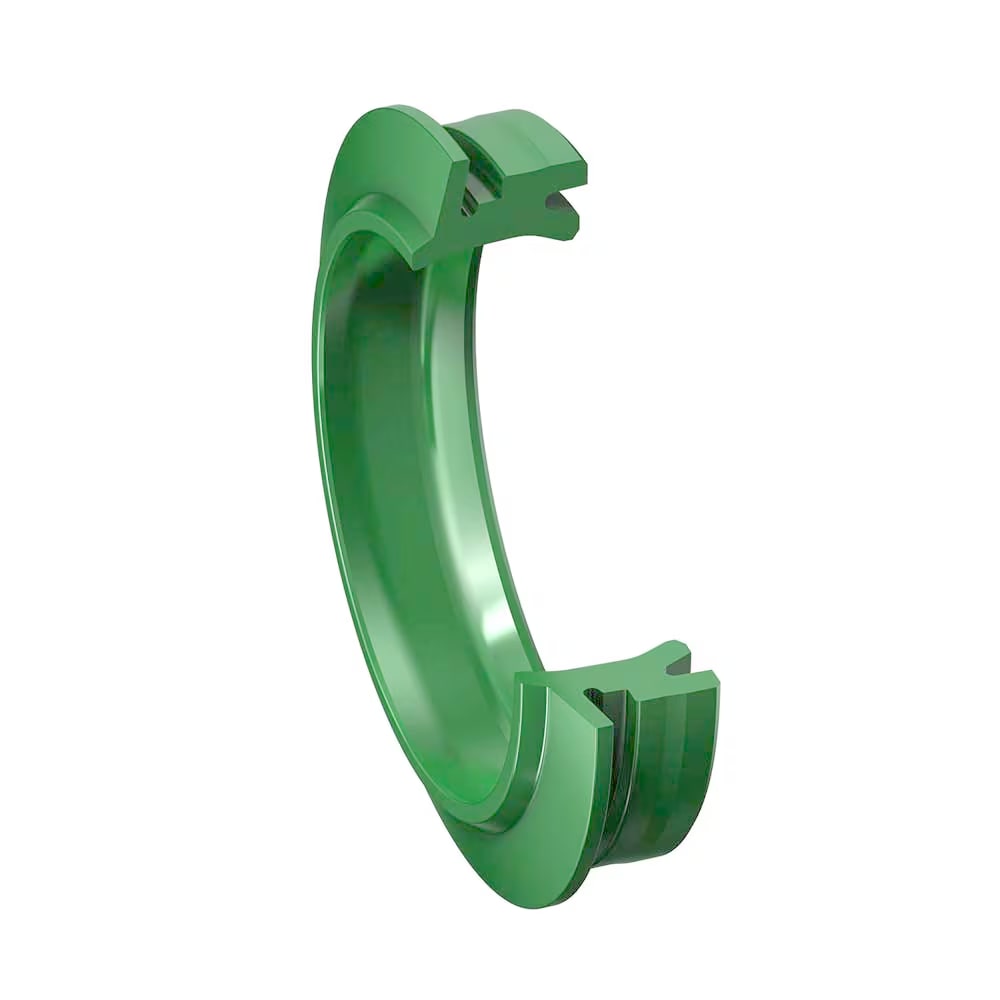

Parker Doppelabstreifer AV

Parker Parker Doppelabstreifer AV

Abstreifer, doppeltwirkend, mit Schmutzschirm und integrierter Lippendichtung, welche den Restölfilm reduziert. Einschließlich Druckausgleichsfunktion.

+49 89 846 054

Medium

Pneumatik

Werkstoff

TPU

Druck max.

0 bar

Temperatur

-35 … 100 °C

Der Ultrathan®-Doppelabstreifer AV hat die Aufgabe, das Eindringen von Staub, Schmutz, Sand und Metallspänen in den Hydraulikzylinder zu verhindern. Der am Abstreifer ausgebildete Schmutzschirm verhindert das Unterwandern des Abstreifers von Feuchtigkeit in die Nut. Dadurch kann die sehr oft in der Nut auftretende Korrosion vermieden werden. Die gute Abstreifwirkung wird durch die spezielle Gestaltung der Abstreiflippe erzielt. Der bewährte Ultrathan®-Werkstoff P5008 steht für Abriebfestigkeit, geringe bleibende Verformung und Unempfindlichkeit gegen mechanische Einwirkung von außen. Durch den Festsitz im Gehäuse und die Druckentlastungsbohrung ist die Gefahr des Auspressens des Abstreifers aus dem Zylindergehäuse auf ein Minimum reduziert.

  • Druckentlastungsfunktion mit Öffnung zum Zylinderstangenraum.
  • Bewährte Dichtungsfunktion in Anlehnung an das Profil AY.
  • Robuste Abstreiflippe in bewährtem Design.
  • Schmutzschirm verhindert das Eindringen von Schmutz und Feuchtigkeit bei senkrechten Zylinderstangen.
  • Breite Werkstoffpalette verfügbar.

Anwendungsbereich: Der Abstreifer AV wird in Hydraulikzylindern eingesetzt und ist besonders für mobile Anwendungen geeignet.

Profil-Querschnitt der Serie Parker Doppelabstreifer AV
Profil-Querschnitt

Technische Daten

Abmessungen

Bauhöhe
7,75 mm
Nutbreite
4 mm

Werkstoff

Compound
P5008
Werkstoff
TPU

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
0 bar
Gleitgeschwindigkeit max.
2 m/s
Medium
Pneumatik
Betriebstemperatur
-35 … 100 °C

Einsatzprofil

Temperatureinsatz

Mittlere Temperaturen (-35 C bis 100 C)

Werkstoffoptionen

TPU (Thermoplastisches Polyurethan)

Varianten & Abmessungen

2 Varianten

ArtikelnummerInnen-Ø (mm)Außen-Ø (mm)
AV4048P50084048
AV4553P50084553

Ihre Anfrage

Parker Parker Doppelabstreifer AV anfragen

Nennen Sie uns Abmessung oder Artikelnummer und die gewünschte Stückzahl – wir prüfen Verfügbarkeit und Preis und melden uns kurzfristig zurück.
