HP-DichtungenHP-Dichtungen
Parker · Abstreifer

Parker Abstreifer AH

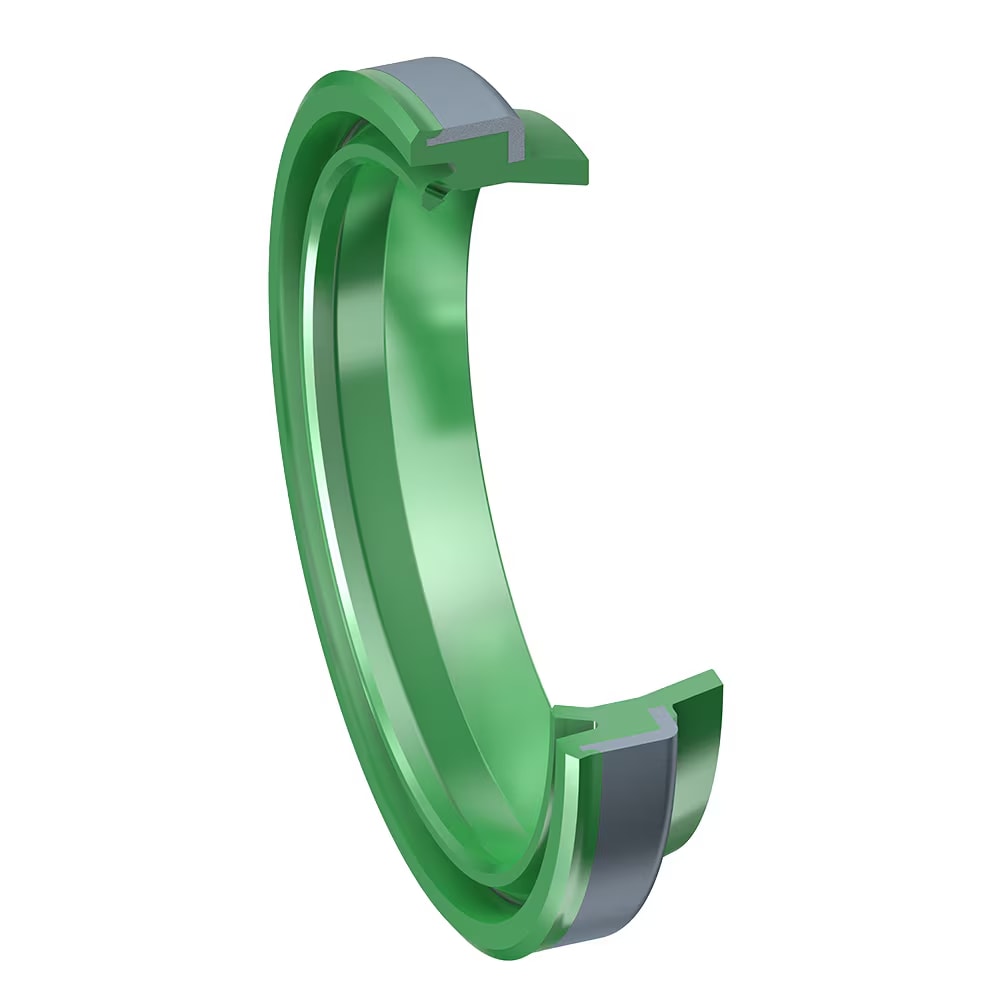

Parker Parker Abstreifer AH

Parker’s double-acting rod wiper for heavy-duty hydraulics features polyurethane excluder with metal can construction for press-fit installation.

+49 89 846 054

Medium

Hydraulik

Werkstoff

Thermoplastic Polyurethane (TPU, Resilon®, Ultrathan®)

Temperatur

-54 … 135 °C

Varianten

18

AVAILABILITY: A sampling of Parker’s part numbers are shown in the configurator above for select materials and sizes. If the material and dimensions required are not shown, assistance with part number configuration may be found in the literature documents in the Product Support tab. To check current tooling, review the Part Number Look-up document in the Product Support tab. Contact Parker for requirements outside typical ranges.

Parker’s AH profile, premium double-lip canned wiper is used in heavy-duty hydraulics. Its polyurethane and metal can construction facilitates press-fit installation to guard against O.D. contamination and results in simple counter-bore groove machining. The wiping lip on the AH profile wiper is very aggressive, eliminating the ingression of dust, mud and moisture from harsh work areas. The AH Profile wiper is ideal for the most demanding heavy-duty cylinder applications. The aggressive wiping lip on the AH profile that faces the environment ensures the utmost performance in contaminant exclusion along the rod. When used in high pressure applications with the proper Parker rod seals, the AH profile provides redundant sealing for leakage reduction.

NOTE: When using the AH wiper in conjunction with other rod seals, it is important to select a rod seal profile that enables pressure relief of fluid into the system, otherwise a pressure trap may form between the wiper and rod seal. Suggested rod profiles are Parker’s BT Profile, BS Profile, and B3 Profile U-cup seals.

Standard Materials: Sealing element: P4300A90 Resilon® polyurethane; Temp -65 / +275F; Surface speed <1.6 ft/s Can: Cold rolled steel

Alternate Materials: For applications that may require an alternate material, please contact your Parker EPS representative.

Typical applications:

  • Dynamic sealing of hydraulic cylinders

Technische Daten

Werkstoff

Farbe
Tan
Härte
90 Shore A
Fluidtyp
Hydraulic Oil (petroleum based)
Werkstoff
Thermoplastic Polyurethane (TPU, Resilon®, Ultrathan®)

Einsatzgrenzen

Gleitgeschwindigkeit max.
0,5 m/s
Medium
Hydraulik
Betriebstemperatur
-54 … 135 °C

Einsatzprofil

Temperatureinsatz

Expanded Low and High Temperature (< -30°F, > 250°F)

Werkstoffoptionen

Thermoplastic Polyurethane (TPU, Resilon®, Ultrathan®)

Varianten & Abmessungen

18 Varianten

ArtikelnummerCompoundWelle-Ø (mm)
4300AH01750P4300A9044,45
4300AH02250P4300A9057,15
4300AH02500P4300A9063,5
4300AH02750P4300A9069,85
4300AH03000P4300A9076,2
4300AH04000P4300A90101,6
4301AH01750P4301A9043,688
4301AH02000P4301A9050,8
4301AH02500P4301A9063,5
4615AH00875P4615A9022,225
4615AH02000P4615A9050,8
4615AH03000P4615A9076,2
4700AH01250P4700A9031,75
4700AH01750P4700A9044,45
4700AH02000P4700A9050,8
4700AH02250P4700A9057,15
4700AH03000P4700A9076,2
4700AH04000P4700A90101,6
