Medium
Pneumatik
Werkstoff
FKM
Druck max.
16 bar
Temperatur
-10 … 150 °C

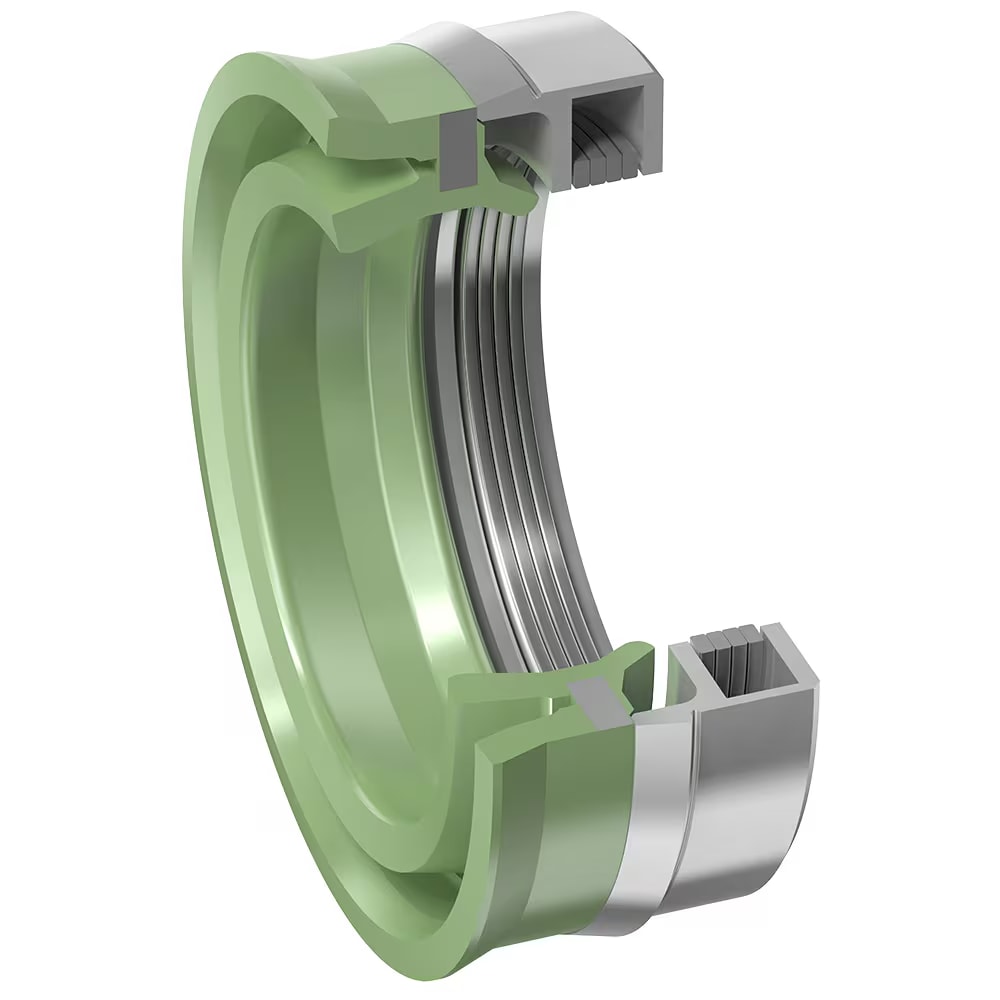

Der selbstsichernde Dicht-Abstreifer EW kombiniert die Eigenschaften der bewährten Hochtemperaturdichtung E9 mit einem metallischem Abstreifer für besonders schmutzanfällige und harsche Umgebungen.
Damit bietet der Dichtabstreifer EW zusätzlich zu der Dichtfunktion auch eine Scraper-Funktion. Er wird eingesetzt, um hartnäckig haftende Partikel an der Zylinderstange abzustreifen (Scraper-Funktion) und schützt so die Dichtung vor übermäßigem Verschleiß. Durch die Kombination aus metallischem Abstreifer und verschleißfestem Dichtungswerkstoff wird eine erhebliche Standzeitverlängerung erzielt.
- Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
- Bifunktionales Element: Dichtung und Abstreifer.
- Guter Verschleißwiderstand.
- Robustes Dichtungsprofil für härteste Betriebsbedingungen.
- Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl.
- Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
- Identischer Einbauraum für E7, E8, E9, EN, ET, EU und EW.
- Einfache Schnappmontage mit Hilfswerkzeugen.
Anwendungsbereich: Der Dicht-Abstreifer EW eignet sich für den Einsatz in besonders schmutzanfälligen Umgebungen und bei hohen Temperaturen, bspw. in Krustenbrecherzylindern, die bei der Aluminiumerzeugung zum Einsatz kommen.
Technische Daten
Werkstoff
- Compound
- V3841
- Werkstoff
- FKM
Einsatzgrenzen
- Dämpfung
- Nein
- Betriebsdruck max.
- 16 bar
- Gleitgeschwindigkeit max.
- 1 m/s
- Medium
- Pneumatik
- Betriebstemperatur
- -10 … 150 °C
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
9 Varianten
| Artikelnummer | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Außen-Ø (mm) |
|---|---|---|---|---|
| EW162602001 | 13,5 | 13 | 16 | 26 |
| EW162602002 | 13,5 | 13 | 16 | 26 |
| EW203002001 | 13,5 | 13 | 20 | 30 |
| EW203002002 | 13,5 | 13 | 20 | 30 |
| EW253502001 | 13,9 | 14 | 25 | 35 |
| EW253502002 | 13,9 | 14 | 25 | 35 |
| EW324202002 | 14,2 | 14 | 32 | 42 |
| EW405002002 | 14,6 | 15 | 40 | 50 |
| EW506002001 | 14,6 | 15 | 50 | 60 |
