Medium
Pneumatik
Temperatur
-50 … 200 °C
Varianten
61

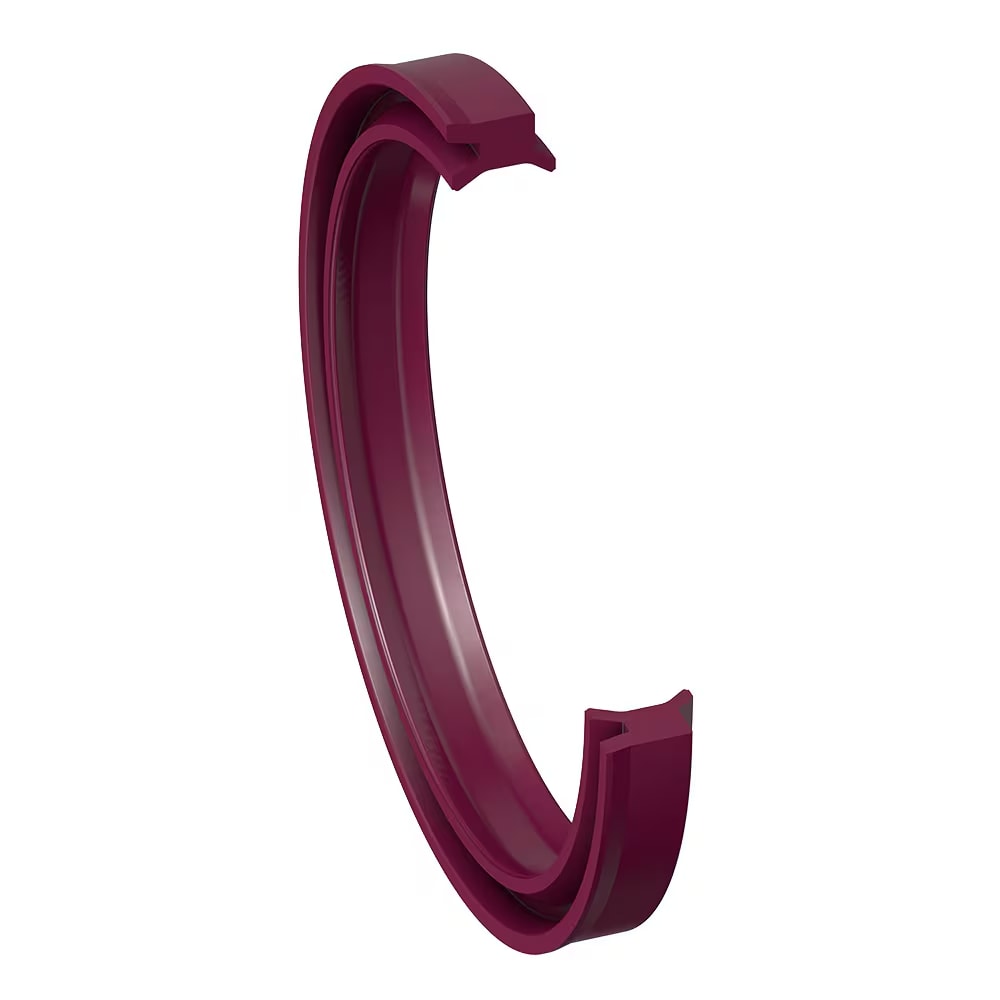

Der Dicht-Abstreifring EM für die Pneumatik ist ein bewährtes Kombinationselement für die Abdichtung von Kolbenstangen in kompakten Pneumatikzylindern und Ventilstößeln. Das spezielle Design im verschleißfesten Ultrathan®-Werkstoff ermöglicht kleinste Einbauräume und dadurch äußerst geringe Losbrech- und Gleitreibung.
- Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
- Bifunktionales Element: Dichtung und Abstreifer.
- Extremer Verschleißwiderstand.
- Durch Kleinstbauweise geringe Haftreibung sowie niedrige dynamische Reibung.
- Leichter Lauf durch optimale Abstimmung der Funktionslippen.
- Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
- Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
- Kurze axiale Einbaulänge.
- Kurze radiale Einbautiefe.
- Montage in geschlossene und hinterschnittene Einbauräume.
- Niedriger Druckverformungsrest.
- Durch die abgestimmte Geometrie der Dicht- und Abstreiflippe werden günstige Reibwerte und hohe Betriebsdauer erreicht.
Anwendungsbereich: Stangendichtung/Abstreifer für die Mini-Pneumatik.
Der Dicht-Absteifring EM ist in folgenden Werkstoffen verfügbar: P5010 - Hohe Beanspruchung P5011 - Biologisch abbaubare Medien P5009 - Hohe Beanspruchung/niedrige Temperaturen V3839 - Hohe Temperaturen N3578 - Industrie-Anwendungen
Technische Daten
Einsatzgrenzen
- Dämpfung
- Nein
- Gleitgeschwindigkeit max.
- 1 m/s
- Medium
- Pneumatik
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
61 Varianten
| Artikelnummer | Compound | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Temp. max. (°C) | Temp. min. (°C) | Außen-Ø (mm) |
|---|---|---|---|---|---|---|---|
| EM0302N3578 | N3578 | 2,8 | 2,7 | 3 | 100 | -30 | 5,6 |
| EM0302N9150 | N9150 | 2,8 | 2,7 | 3 | 100 | -35 | 5,6 |
| EM0302P5010 | P5010 | 2,8 | 2,7 | 3 | 100 | -30 | 5,6 |
| EM0302V3839 | V3839 | 2,8 | 2,7 | 3 | 200 | -20 | 5,6 |
| EM0407N9150 | N9150 | 2,8 | 2,7 | 4 | 100 | -35 | 7 |
| EM0407P5010 | P5010 | 2,8 | 2,7 | 4 | 100 | -30 | 7 |
| EM0407P5600 | P5600 | 2,8 | 2,7 | 4 | 80 | -20 | 7 |
| EM0407V3839 | V3839 | 2,8 | 2,7 | 4 | 200 | -20 | 7 |
| EM0508P5010 | P5010 | 2,8 | 2,7 | 5 | 100 | -30 | 8 |
| EM0609N9150 | N9150 | 2,8 | 2,7 | 6 | 100 | -35 | 9 |
| EM0609P5000 | P5000 | 2,8 | 2,7 | 6 | 100 | -20 | 9 |
| EM0609P5009 | P5009 | 2,8 | 2,7 | 6 | 95 | -45 | 9 |
| EM0609P5010 | P5010 | 2,8 | 2,7 | 6 | 100 | -30 | 9 |
| EM0609P5600 | P5600 | 2,8 | 2,7 | 6 | 80 | -20 | 9 |
| EM0609V3839 | V3839 | 2,8 | 2,7 | 6 | 200 | -20 | 9 |
| EM0811E3676 | E3676 | 3,2 | 3 | 8 | 150 | -50 | 11,5 |
| EM0811N9150 | N9150 | 3,2 | 3 | 8 | 100 | -35 | 11,5 |
| EM0811P5008 | P5008 | 3,2 | 3 | 8 | 100 | -35 | 11,5 |
| EM0811P5009 | P5009 | 3,2 | 3 | 8 | 95 | -45 | 11,5 |
| EM0811P5010 | P5010 | 3,2 | 3 | 8 | 100 | -30 | 11,5 |
| EM0811V3839 | V3839 | 3,2 | 3 | 8 | 200 | -20 | 11,5 |
| EM1014E3676 | E3676 | 3,7 | 3,4 | 10 | 150 | -50 | 14 |
| EM1014N3510 | N3510 | 3,7 | 3,4 | 10 | 150 | -20 | 14 |
| EM1014N9150 | N9150 | 3,7 | 3,4 | 10 | 100 | -35 | 14 |
| EM1014P5008 | P5008 | 3,7 | 3,4 | 10 | 100 | -35 | 14 |
