Medium
Pneumatik
Temperatur
-50 … 200 °C
Varianten
65

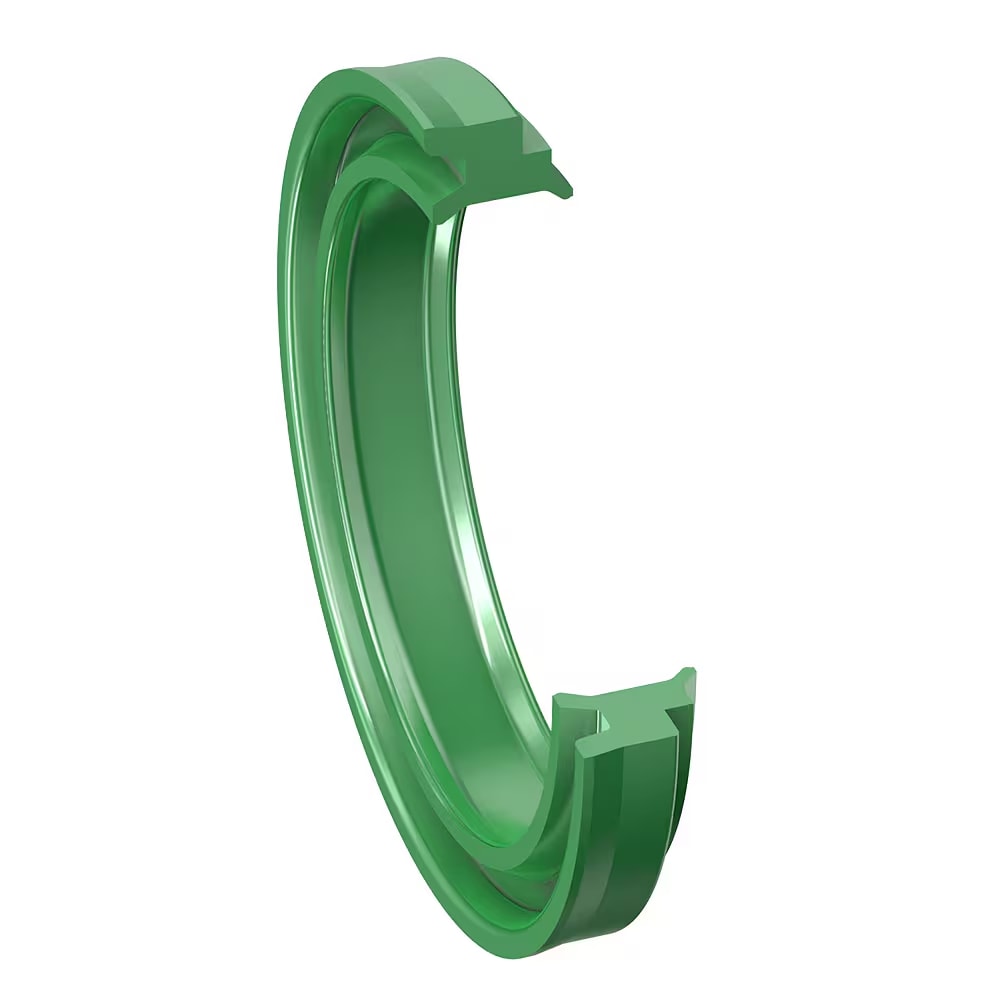

Der Pneumatik-Dicht-Abstreifring der Produktserie EL ist ein bewährtes Kombinationselement für die Abdichtung von Kolbenstangen in kompakten Pneumatikzylindern und Ventilstößeln.
Die Produktserie EL ist sowohl in Ultrathan®- als auch in Gummi-Werkstoffen erhältlich. Die Ultrathan®-Varianten zeichnen sich durch extreme Verschleißfestigkeit aus.
- Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
- Bifunktionales Element: Dichtung und Abstreifer.
- Extremer Verschleißwiderstand.
- Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
- Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
- Kurze axiale Einbaulänge.
- Montage in geschlossene und hinterschnittene Einbauräume.
- Durch die abgestimmte Geometrie der Dicht- und Abstreiflippe werden günstige Reibwerte und hohe Betriebsdauer erreicht.
Anwendungsbereich: Pneumatikzylinder
Der Dicht-Abstreifring EL ist in folgenden Werkstoffen verfügbar: N3582 - Industrie-Anwendungen V3639 - Hohe Temperaturen P5008 - Hohe Beanspruchung N8613 - Niedrige Temperaturen
Technische Daten
Einsatzgrenzen
- Dämpfung
- Nein
- Medium
- Pneumatik
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
65 Varianten
| Artikelnummer | Compound | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Temp. max. (°C) | Temp. min. (°C) | Außen-Ø (mm) |
|---|---|---|---|---|---|---|---|
| EL0040N3582 | N3582 | 4 | 3 | 4 | 100 | -10 | 8,2 |
| EL0040N3584 | N3584 | 4 | 3 | 4 | 80 | -25 | 8,2 |
| EL0040N8613 | N8613 | 4 | 3 | 4 | 80 | -50 | 8,2 |
| EL0040P5007 | P5007 | 4 | 3 | 4 | 80 | -35 | 8,2 |
| EL0040P5008 | P5008 | 4 | 3 | 4 | 100 | -35 | 8,2 |
| EL0040P5010 | P5010 | 4 | 3 | 4 | 100 | -30 | 8,2 |
| EL0040V3681 | V3681 | 4 | 3 | 4 | 200 | -20 | 8,2 |
| EL0058E3676 | E3676 | 5 | 3,6 | 6 | 150 | -50 | 11,2 |
| EL0058N3510 | N3510 | 5 | 3,6 | 6 | 150 | -20 | 11,2 |
| EL0058N3582 | N3582 | 5 | 3,6 | 6 | 100 | -10 | 11,2 |
| EL0058N3584 | N3584 | 5 | 3,6 | 6 | 80 | -25 | 11,2 |
| EL0058N3763 | N3763 | 5 | 3,6 | 6 | 80 | -20 | 11,2 |
| EL0058N8613 | N8613 | 5 | 3,6 | 6 | 80 | -50 | 11,2 |
| EL0058P5000 | P5000 | 5 | 3,6 | 6 | 100 | -20 | 11,2 |
| EL0058P5007 | P5007 | 5 | 3,6 | 6 | 80 | -35 | 11,2 |
| EL0058P5008 | P5008 | 5 | 3,6 | 6 | 100 | -35 | 11,2 |
| EL0058P5600 | P5600 | 5 | 3,6 | 6 | 80 | -20 | 11,2 |
| EL0058V3664 | V3664 | 5 | 3,6 | 6 | 200 | -20 | 11,2 |
| EL0058V3681 | V3681 | 5 | 3,6 | 6 | 200 | -20 | 11,2 |
| EL0058V3839 | V3839 | 5 | 3,6 | 6 | 200 | -20 | 11,2 |
| EL0082E3676 | E3676 | 5 | 3,6 | 8 | 150 | -50 | 14,2 |
| EL0082N3578 | N3578 | 5 | 3,6 | 8 | 100 | -30 | 14,2 |
| EL0082N3582 | N3582 | 5 | 3,6 | 8 | 100 | -10 | 14,2 |
| EL0082N3584 | N3584 | 5 | 3,6 | 8 | 80 | -25 | 14,2 |
| EL0082N3763 | N3763 | 5 | 3,6 | 8 | 80 | -20 | 14,2 |
Ihre Anfrage
Parker Parker Stangendichtung Abstreifring EL anfragen
Direktkontakt
Wichtiger Hinweis
Technische Angaben ohne GewährDie auf dieser Seite gezeigten Produktdaten – insbesondere Maße, Temperatur- und Druckangaben, Werkstoffe, Zulassungen, Zertifikate, Aussagen zu Anwendungsbereichen und Eignung – wurden automatisiert aus Herstellerquellen zusammengetragen und nicht einzeln geprüft. Sie können Fehler enthalten. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Richtigkeit, Vollständigkeit und Aktualität dieser Angaben. Bitte lassen Sie alle für Ihre Anwendung relevanten Angaben vor einer Bestellung von uns bestätigen.
Bitte beachten Sie für dieses Produkt unbedingt auch die Sicherheits- und Produkthinweise des Herstellers Parker Hannifin.
Sicherheitshinweise von Parker ansehenBitte beachten Sie auch unsere Liefer- und Haftungshinweise
Bitte beachten Sie, dass wir ausschließlich auf Grundlage unserer AGB´s agieren. Unsere anwendungstechnischen Empfehlungen haben den Charakter eines techn. unverbindlichen Lösungsvorschlages. Der Anwender muss deshalb die Eignung der techn. Auslegung unter seinen spezifischen Betriebsbedingungen eigenständig prüfen und freigeben. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Funktion eines gelieferten Produkts im Rahmen der anwender-spezifischen Anwendung. Versuchsmuster können, wenn nicht ausdrücklich Gegenteiliges vereinbart, von der Serienfertigung abweichen. Soweit Sie uns Musterdichtsätze überlassen, werden wir Replika-Dichtsätze aus den von uns angebotenen Produkten zusammenstellen und Ihnen zur möglichen Anwendung vorschlagen, ohne dass hiermit eine Zusicherung oder Gewähr für Ihre spezifische Anwendung verbunden ist. Es verbleibt bei der individuellen Prüfungspflicht des Anwenders. Unsere Artikel sind im Allgemeinen nicht für Anwendungen im direkten Automotive- oder Luft- und Raumfahrtbereich vorgesehen und dürfen deshalb darin nicht verwendet werden.
