HP-DichtungenHP-Dichtungen
Parker · Abstreifer

Parker Abstreifer AW

Parker Parker Abstreifer AW

Zweiteiliger Abstreifer für Luftfahrtanwendungen, für Einbauraume gemäß AS4716 (MIL-G-5514).

+49 89 846 054

Medium

Hydraulik

Werkstoff

Polytetrafluoroethylene (PTFE, mPTFE, Polon®)

Temperatur

-55 … 200 °C

Der Doppelabstreifer AW hat die Aufgabe, das Eindringen von Fremdpartikeln (Staub, Schmutz, Enteiser, Lösungsmittel, usw.) in axial bewegte Betätigungssysteme zu verhindern. Dadurch schützt er das Systeminnere und verlängert damit die Lebensdauer des Dichtsystems. Als Besonderheit reduziert er außerdem den Restölfilm. Der Abstreifer empfiehlt sich für den Einsatz mit aggressiven Luftfahrtmedien sowie bei hohen, aber auch bei den luftfahrttypisch geforderten, niedrigen Temperaturen.

Der Abstreifer AW im Slipper Seal®-Design besteht aus einem PTFE-Gleitring, der die Abstreiffunktion übernimmt, und aus einem Elastomer-O-Ring als Vorspannelement. Er ist für die industriespezifischen Einbauräume gem. AS4716 (MIL-G-5514) ausgelegt und kommt in hydraulischen und elektromechanischen Aktuatoren in Luftfahrtanwendungen zum Einsatz.

Durch die Werkstoffkombination von Gleitring (PTFE) und O-Ring (Elastomer) ist dieses Produkt für eine Vielzahl von Anwendungen geeignet, besonders für aggressive Medien und/oder hohe und tiefe Temperaturen.

Vorteile:

  • Gute Energieeffizienz durch geringe Reibung.
  • Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl des O-Rings.
  • Geringe Losbrech- und Gleitreibung und keine Neigung zum Ruckgleiten (Stick-Slip), wodurch auch bei niedrigen Geschwindigkeiten eine gleichmäßige Bewegung gewährleistet ist.
  • Ausgezeichneter Verschleißwiderstand.
  • Abmessungen gemäß AS4716 (MIL-G-5514).
  • Montage in geschlossene und hinterschnittene Einbauräume.

Anwendungsbereich:

Hydraulische oder elektromechanische Aktuatoren in Luftfahrtanwendungen.

Betriebstemperatur: -55 / 200 °C

Gleitgeschwindigkeit: ≤ 4 m/s

Medien:

  • Synthetisch basierte Schmierstoffe, z.B. MIL-PRF-23699, MIL-PRF-7808
  • Esterbasierte Schmierstoffe, z.B. Skydrol® 500B
  • Synthetische Hydraulikmedien auf Kohlenwasserstoffbasis, z.B. MIL-PRF-83282, MIL-PRF-87257
  • Hydraulikmedien auf Mineralölbasis, z.B. MIL-H-5606
  • Kerosine, z.B. Jet A1, JP-4 / JP-5

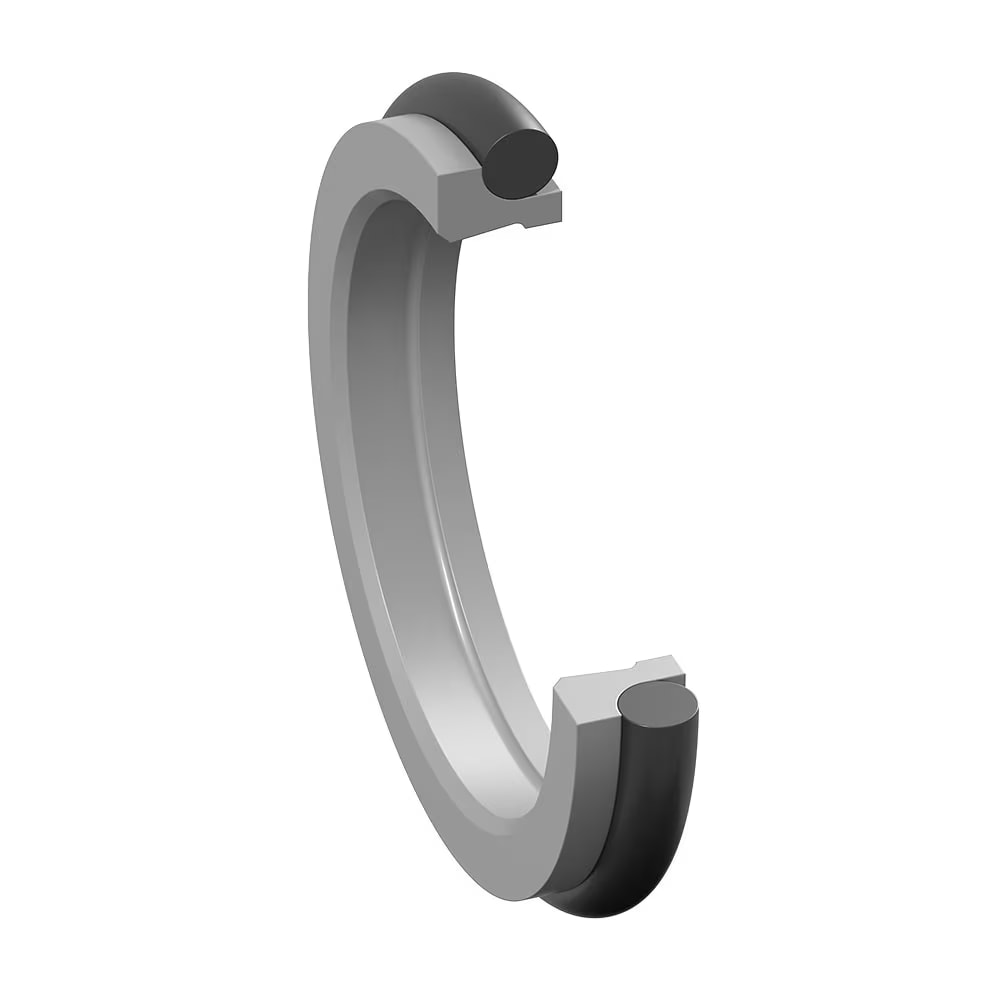

Profil-Querschnitt der Serie Parker Abstreifer AW
Profil-Querschnitt

Technische Daten

Werkstoff

Werkstoff
Polytetrafluoroethylene (PTFE, mPTFE, Polon®)

Einsatzgrenzen

Dämpfung
Nein
Gleitgeschwindigkeit max.
4 m/s
Medium
Hydraulik
Betriebstemperatur
-55 … 200 °C

Einsatz & Normen

Medienbeständigkeit
MIL-PRF-23699MIL-PRF-7808Skydrol® 500BMIL-PRF-83282MIL-PRF-87257MIL-H-5606Jet A1JP-4 / JP-5
Branchen
Luftfahrt
Normen & Spezifikationen
AS4716 (MIL-G-5514)

Einsatzprofil

Werkstoffoptionen

Polytetrafluoroethylene (PTFE, mPTFE, Polon®)

Ihre Anfrage

Parker Parker Abstreifer AW anfragen

Nennen Sie uns Abmessung oder Artikelnummer und die gewünschte Stückzahl – wir prüfen Verfügbarkeit und Preis und melden uns kurzfristig zurück.

Direktkontakt

+49 89 846 054

Wichtiger Hinweis

Technische Angaben ohne Gewähr

Die auf dieser Seite gezeigten Produktdaten – insbesondere Maße, Temperatur- und Druckangaben, Werkstoffe, Zulassungen, Zertifikate, Aussagen zu Anwendungsbereichen und Eignung – wurden automatisiert aus Herstellerquellen zusammengetragen und nicht einzeln geprüft. Sie können Fehler enthalten. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Richtigkeit, Vollständigkeit und Aktualität dieser Angaben. Bitte lassen Sie alle für Ihre Anwendung relevanten Angaben vor einer Bestellung von uns bestätigen.

Bitte beachten Sie für dieses Produkt unbedingt auch die Sicherheits- und Produkthinweise des Herstellers Parker Hannifin.

Sicherheitshinweise von Parker ansehen
Bitte beachten Sie auch unsere Liefer- und Haftungshinweise

Bitte beachten Sie, dass wir ausschließlich auf Grundlage unserer AGB´s agieren. Unsere anwendungstechnischen Empfehlungen haben den Charakter eines techn. unverbindlichen Lösungsvorschlages. Der Anwender muss deshalb die Eignung der techn. Auslegung unter seinen spezifischen Betriebsbedingungen eigenständig prüfen und freigeben. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Funktion eines gelieferten Produkts im Rahmen der anwender-spezifischen Anwendung. Versuchsmuster können, wenn nicht ausdrücklich Gegenteiliges vereinbart, von der Serienfertigung abweichen. Soweit Sie uns Musterdichtsätze überlassen, werden wir Replika-Dichtsätze aus den von uns angebotenen Produkten zusammenstellen und Ihnen zur möglichen Anwendung vorschlagen, ohne dass hiermit eine Zusicherung oder Gewähr für Ihre spezifische Anwendung verbunden ist. Es verbleibt bei der individuellen Prüfungspflicht des Anwenders. Unsere Artikel sind im Allgemeinen nicht für Anwendungen im direkten Automotive- oder Luft- und Raumfahrtbereich vorgesehen und dürfen deshalb darin nicht verwendet werden.
