Medium
Pneumatik
Werkstoff
TPU
Druck max.
16 bar
Temperatur
-35 … 100 °C

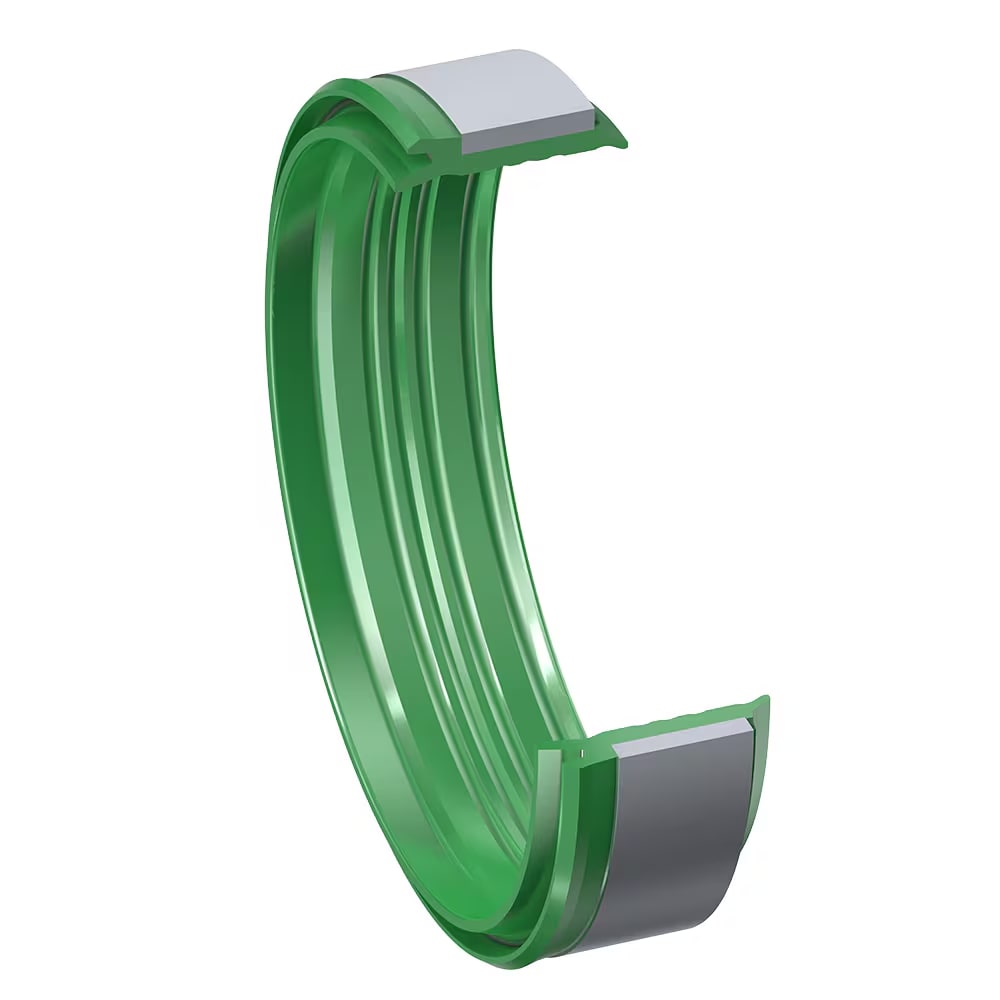

Das Pneumatik-Dicht-Abstreif- und Führungselement Profil EP für Kolbenstangen von Pneumatikzylindern erfüllt drei Funktionen: Dichten, Abstreifen, Führen.
Der Ultrathan®-Werkstoff zeichnet durch extreme Verschleißfestigkeit aus.
Der Mehrkomponenten-Aufbau des Profils EP mit Aluminiumkäfig ermöglicht einfachste Montage durch axiales Einpressen in den Zylinderkopf.
- Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
- Multifunktionales Element: Dichtung, Abstreifer und Führung.
- Extremer Verschleißwiderstand.
- Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
- Einfache Herstellung des Einbauraums.
- Kurze radiale Einbautiefe.
- Niedriger Druckverformungsrest.
- Durch die abgestimmte Geometrie der Dicht- und Abstreiflippe werden günstige Reibwerte und hohe Betriebsdauer erreicht.
- Multifunktionalität ermöglicht wirtschaftliche Lagerhaltung.
Anwendungsbereich:
Pneumatikzylinder
Technische Daten
Werkstoff
- Werkstoff
- TPU
Einsatzgrenzen
- Dämpfung
- Nein
- Betriebsdruck max.
- 16 bar
- Gleitgeschwindigkeit max.
- 1 m/s
- Medium
- Pneumatik
- Betriebstemperatur
- -35 … 100 °C
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
14 Varianten
| Artikelnummer | Compound | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Temp. min. (°C) | Außen-Ø (mm) |
|---|---|---|---|---|---|---|
| EP0815Z5074 | Z5074 | 17,5 | 15 | 8 | -35 | 15 |
| EP0815Z5094 | Z5094 | 17,5 | 15 | 8 | -20 | 15 |
| EP1017Z5074 | Z5074 | 20,5 | 18 | 10 | -35 | 17 |
| EP1219Z5074 | Z5074 | 22,5 | 19,5 | 12 | -35 | 19 |
| EP1421Z5074 | Z5074 | 23,5 | 20,5 | 14 | -35 | 21 |
| EP1625Z5074 | Z5074 | 25,5 | 21,5 | 16 | -35 | 25 |
| EP1827Z5074 | Z5074 | 28,5 | 23,5 | 18 | -35 | 27 |
| EP2029Z5074 | Z5074 | 30,5 | 26,5 | 20 | -35 | 29 |
| EP2231Z5074 | Z5074 | 30,5 | 26,5 | 22 | -35 | 31 |
| EP2535Z5074 | Z5074 | 35,5 | 31,5 | 25 | -35 | 35 |
| EP3041Z5074 | Z5074 | 41 | 37 | 30 | -35 | 41 |
| EP3243Z5074 | Z5074 | 41 | 37 | 32 | -35 | 43 |
| EP3546Z5074 | Z5074 | 41 | 37 | 35 | -35 | 46 |
| EP4051Z5074 | Z5074 | 43 | 39 | 40 | -35 | 51 |
