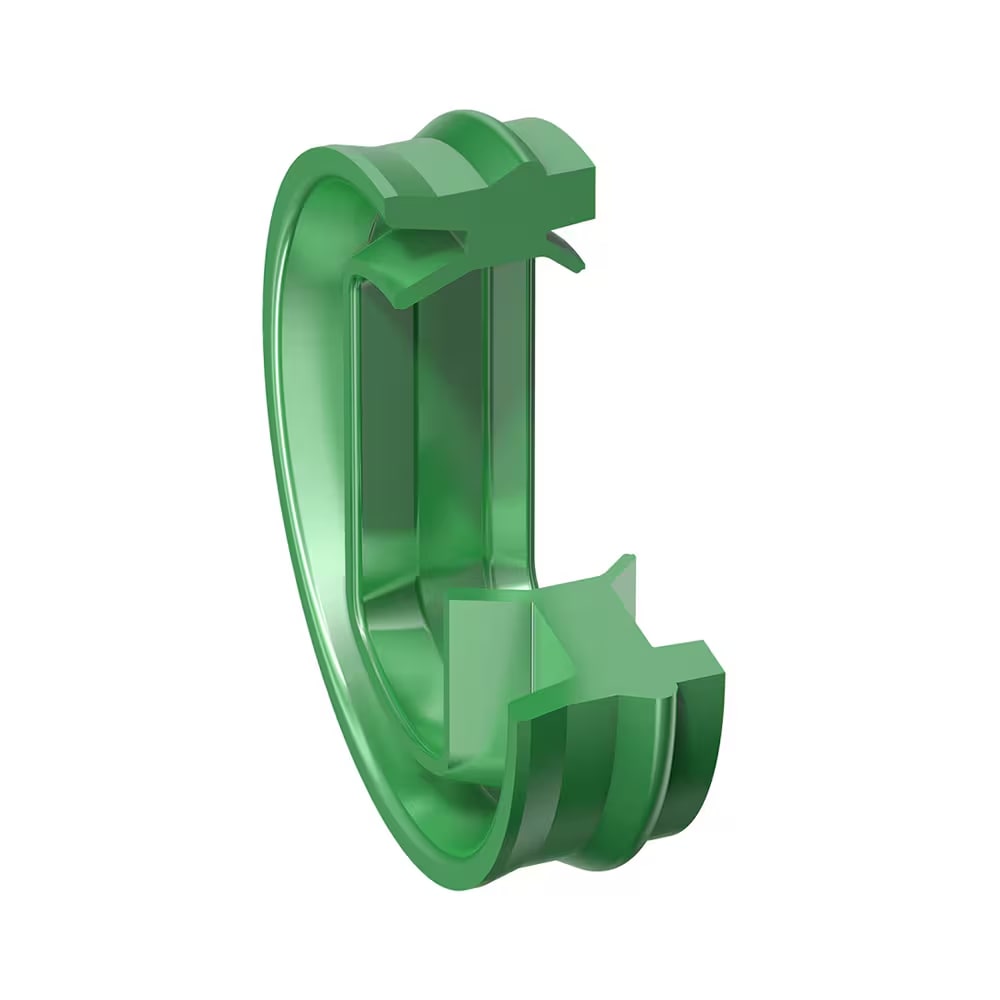

Parker Stangendichtung Abstreifring ET

Parker Parker Stangendichtung Abstreifring ET

Pneumatik-Dicht-Abstreifring für abgeflachte Kolbenstangen von verdrehgesicherten Pneumatikzylindern. Lippendichtring mit Abstreiflippe aus Polyurethan. Robuste Geometrie mit sehr guter Abriebbeständigkeit.

+49 89 846 054

Medium

Pneumatik

Werkstoff

TPU

Druck max.

10 bar

Temperatur

-35 … 80 °C

Der selbstsichernde Ultrathan® Dicht-Abstreifring ET für abgeflachte Kolbenstangen von verdrehgesicherten Pneumatikzylindern ist das ovale Pendant zum runden Standard-Profil EU. Er erfüllt zwei Funktionen: Dichten und Abstreifen. Der Ultrathan®-Werkstoff zeichnet durch extreme Verschleißfestigkeit aus.

  • Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
  • Bifunktionales Element: Dichtung und Abstreifer.
  • Extremer Verschleißwiderstand.
  • Keinerlei Korrosionsgefahr, da das kombinierte Halte- und Abstreifteil die Verwendung von zusätzlichen Runddrahtsprengringen erübrigt.
  • Lange Betriebsdauer durch abgestimmte Geometrie der Funktionslippen und Auswahl der Werkstoffe.
  • Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Identischer Einbauraum für E7, E8, E9, EN, ET, EU und EW.
  • Montage in offene Einbauräume.
  • Niedriger Druckverformungsrest.
  • Durch die abgestimmte Geometrie der Dicht- und Abstreiflippe werden günstige Reibwerte und hohe Betriebsdauer erreicht.

Anwendungsbereich: Für abgeflachte Kolbenstangen von verdrehgesicherten Pneumatik-Zylindern.

Der Dicht-Abstreifring ET ist in folgenden Werkstoffen verfügbar: P5008 - Industrie-Anwendungen P5009 - Industrie-Anwendungen/niedrige Temperaturen P5000 - Lebensmittel-Anwendungen (FDA-Freigabe) P5001 - Biologisch abbaubare Medien

Profil-Querschnitt der Serie Parker Stangendichtung Abstreifring ET
Profil-Querschnitt

Technische Daten

Abmessungen

Bauhöhe
10,7 mm
Nutbreite
13 mm

Werkstoff

Compound
P5008
Werkstoff
TPU

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
10 bar
Gleitgeschwindigkeit max.
1 m/s
Medium
Pneumatik
Betriebstemperatur
-35 … 80 °C

Einsatzprofil

Temperatureinsatz

Mittlere Temperaturen (-35 C bis 100 C)

Werkstoffoptionen

TPU (Thermoplastisches Polyurethan)

Druckbereich

Betriebsdruck Pneumatik (< 16 bar)

Varianten & Abmessungen

3 Varianten

ArtikelnummerInnen-Ø (mm)Außen-Ø (mm)
ET1222P50081222
ET1626P50081626
ET2030P50082030

Ihre Anfrage

Parker Parker Stangendichtung Abstreifring ET anfragen

Nennen Sie uns Abmessung oder Artikelnummer und die gewünschte Stückzahl – wir prüfen Verfügbarkeit und Preis und melden uns kurzfristig zurück.

Direktkontakt

+49 89 846 054
