Medium
Pneumatik
Druck max.
0 bar
Temperatur
-45 … 200 °C
Varianten
83

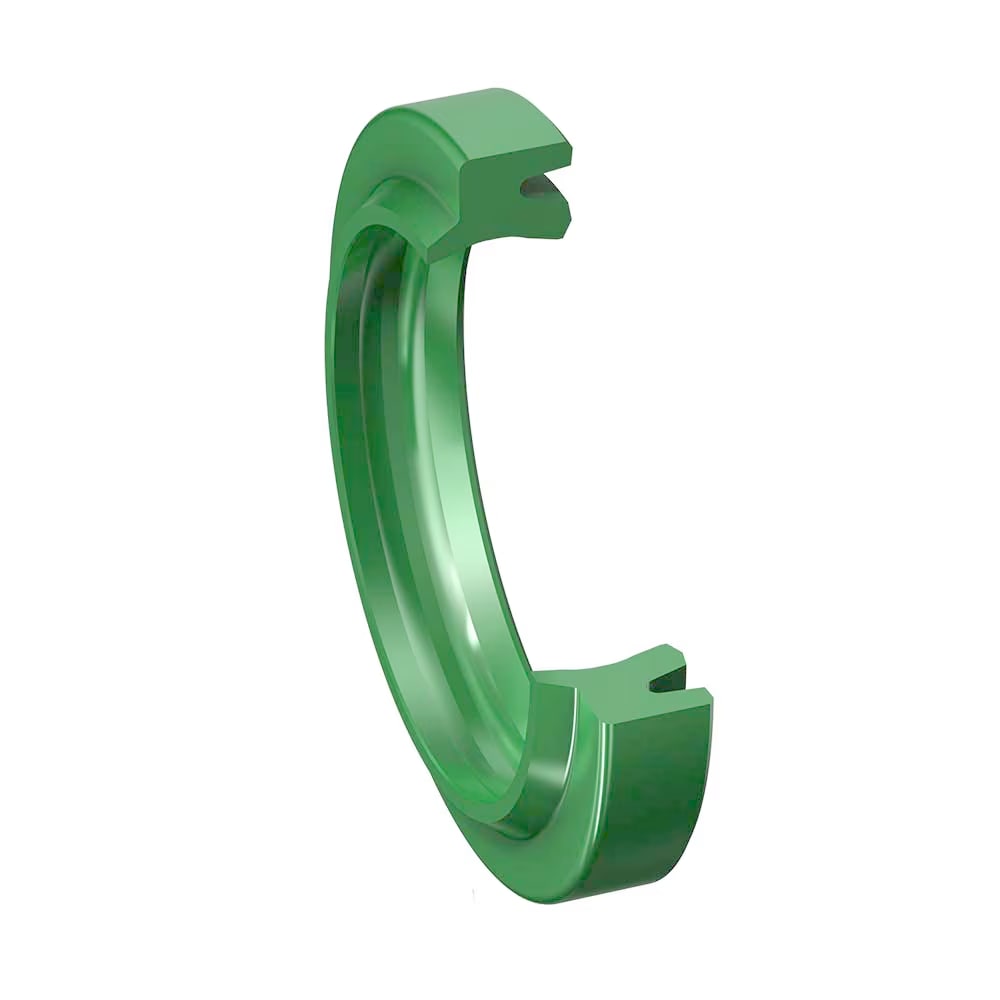

Der verschleißfeste Ultrathan®-Doppelabstreifring AY hat die Aufgabe, das Eindringen von Staub, Schmutz, Sandkörnchen und Metallspänen zu verhindern. Dies wird durch seine spezielle Formgebung erreicht. Sie verhindert weitgehend die Riefenbildung, schont die Führungsteile und verlängert die Betriebsdauer der Dichtungen. Zusätzlich reduziert die Dichtlippe auf der Mediumseite den Restölfilm. Der Doppelabstreifring AY schließt den Zylinder zur Umgebung hin ab.
Der Abstreifer AY kann in hinterschnittene Nuten montiert werden. Schraubringe oder Halteplatten sind nicht erforderlich. Die Verwendung von Polyurethan bietet neben erhöhter Abriebfestigkeit auch gute Beständigkeit gegen Ozon und UV-Strahlung. Wir empfehlen, bei Verwendung von PTFE-Stangendichtungen die Kombination mit dem Ultrathan®-Abstreifer AY, um den Restschmierfilm möglichst gering zu halten.
- Sehr guter Verschleißwiderstand.
- Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
- Für spezielle Anforderungen der chemischen Prozessindustrie stehen geeignete Werkstoffe zur Verfügung.
- Für spezielle Anforderungen der Lebensmittelindustrie stehen geeignete Werkstoffe zur Verfügung.
- Abmessungen gemäß DIN ISO 6195, Typ C.
- Montage in geschlossene und hinterschnittene Einbauräume.
- Zusätzliche Abmessungen aus spanender Herstellung kurzfristig lieferbar.
Anwendungsbereich: Für axial bewegte Stangen an hydraulischen und pneumatischen Arbeitszylindern, Stößeln und Stangenführungen.
Der Doppelabstreifer AY ist in den folgenden Werkstoffen verfügbar: P5008 - Hohe Beanspruchung P6000 - Hohe Beanspruchung / hohe Temperaturen V3664 - Hohe Temperaturen P5009 - Niedrige Temperaturen P5001 - Biologisch abbaubare Medien P5000 - FDA-Freigabe
Technische Daten
Einsatzgrenzen
- Dämpfung
- Nein
- Betriebsdruck max.
- 0 bar
- Gleitgeschwindigkeit max.
- 2 m/s
- Medium
- Pneumatik
Einsatz & Normen
- Normen & Spezifikationen
- DIN ISO 6195, Typ C
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Varianten & Abmessungen
83 Varianten
| Artikelnummer | Compound | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Temp. max. (°C) | Temp. min. (°C) | Außen-Ø (mm) |
|---|---|---|---|---|---|---|---|
| AY0080P5008 | P5008 | 4,1 | 3,5 | 8 | 100 | -35 | 13 |
| AY1003P5001 | P5001 | 4,8 | 4 | 10 | 100 | -35 | 16 |
| AY1003P5008 | P5008 | 4,8 | 4 | 10 | 100 | -35 | 16 |
| AY1003V3664 | V3664 | 4,8 | 4 | 10 | 200 | -20 | 16 |
| AY1020P5000 | P5000 | 4,8 | 4 | 12 | 100 | -20 | 18 |
| AY1020P5001 | P5001 | 4,8 | 4 | 12 | 100 | -35 | 18 |
| AY1020P5008 | P5008 | 4,8 | 4 | 12 | 100 | -35 | 18 |
| AY1020P5070 | P5070 | 4,8 | 4 | 12 | 85 | -35 | 18 |
| AY1020V3664 | V3664 | 4,8 | 4 | 12 | 200 | -20 | 18 |
| AY1040P5000 | P5000 | 4,8 | 4 | 14 | 100 | -20 | 20 |
| AY1040P5001 | P5001 | 4,8 | 4 | 14 | 100 | -35 | 20 |
| AY1040P5008 | P5008 | 4,8 | 4 | 14 | 100 | -35 | 20 |
| AY1059P5008 | P5008 | 4,8 | 4 | 16 | 100 | -35 | 22 |
| AY1059P5600 | P5600 | 4,8 | 4 | 16 | 80 | -20 | 22 |
| AY1080P5000 | P5000 | 4,8 | 4 | 18 | 100 | -20 | 24 |
| AY1080P5001 | P5001 | 4,8 | 4 | 18 | 100 | -35 | 24 |
| AY1080P5008 | P5008 | 4,8 | 4 | 18 | 100 | -35 | 24 |
| AY1080V3664 | V3664 | 4,8 | 4 | 18 | 200 | -20 | 24 |
| AY1521P5008 | P5008 | 4,8 | 4 | 15 | 100 | -35 | 21 |
| AY2020P5000 | P5000 | 4,8 | 4 | 22 | 100 | -20 | 28 |
| AY2020P5001 | P5001 | 4,8 | 4 | 22 | 100 | -35 | 28 |
| AY2020P5008 | P5008 | 4,8 | 4 | 22 | 100 | -35 | 28 |
| AY2020V3664 | V3664 | 4,8 | 4 | 22 | 200 | -20 | 28 |
| AY2026P5008 | P5008 | 4,8 | 4 | 20 | 100 | -35 | 26 |
| AY2026V3664 | V3664 | 4,8 | 4 | 20 | 200 | -20 | 26 |
