Medium
Pneumatik
Druck max.
12 bar
Temperatur
-35 … 150 °C
Varianten
27

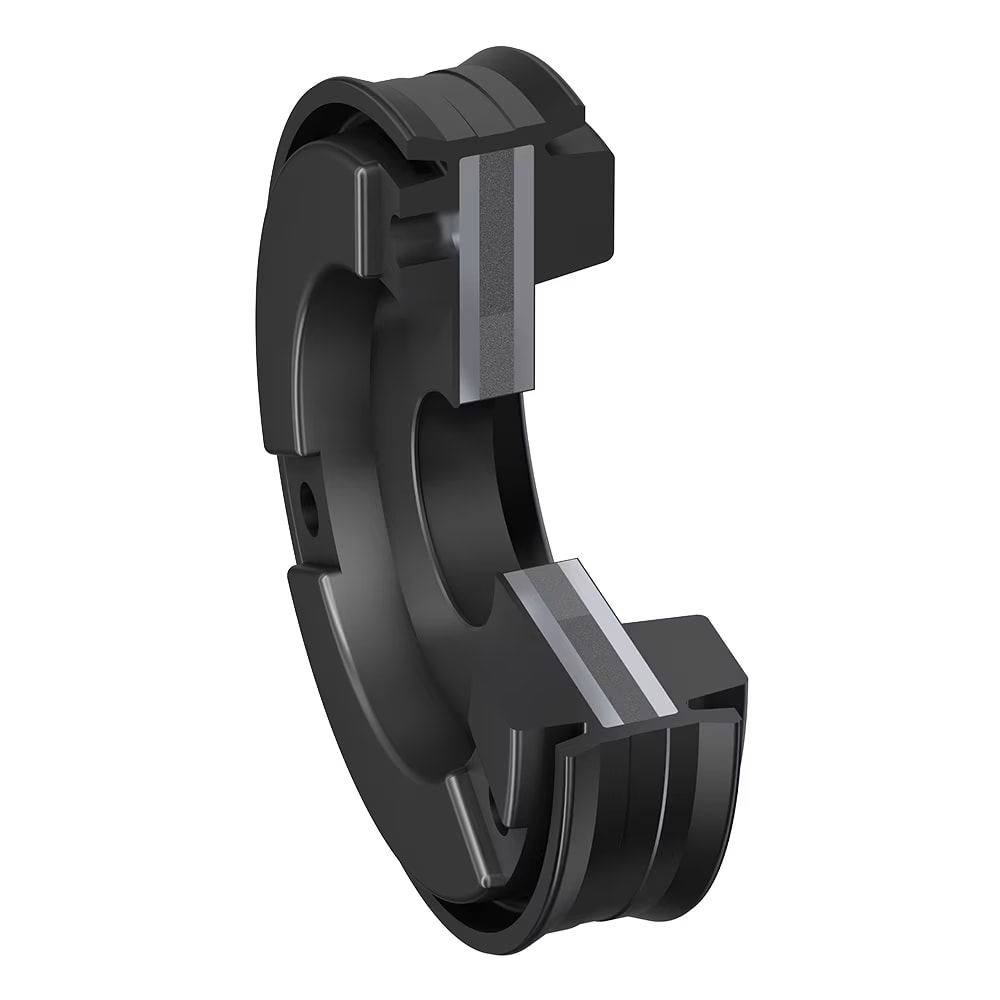

Der doppeltwirkende Pneumatik-Komplettkolben DR ist ein Mehrkomponenten-Dichtungsdesign, bestehend aus einem mehrteiligen metallischen Trägerelement mit anvulkanisiertem Führungssteg, Dichtlippen und integriertem Magnet zur induktiven Positionsabfrage. Der Komplettkolben erfüllt vier Funktionen: Abdichten, Führen, Positionsabfrage und Endlagendämpfung.
Der äußerst schmalbauende Komplettkolben eignet sich für den Einsatz in den verschiedensten Zylinderbauformen und mit unterschiedlichen Sensoren. Die Kombination aller Funktionen – Dichten, Führen, Dämpfen, Abfragen – in einem Bauteil garantiert die einfache Montage und bietet darüber hinaus Kostenvorteile bei Handling und Logistik.
- Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
- Einsatz unterschiedlicher Sensoren (induktiv) möglich.
- Mechanische Dämpfung der Zylinder durch stirnseitige Dämpfungspuffer mit eingearbeiteten Be-/Entlüftungskanälen.
- Multifunktionales Element: Dichtung, Führung, Dämpfung.
- Sofortiges Ansprechen (volle Druckbeaufschlagung) durch eingearbeitete Belüftungskanäle.
- Guter Verschleißwiderstand.
- Idealer Korrosionsschutz durch vollständige Elastomerummantelung.
- Leichter Lauf durch optimale Abstimmung der Funktionslippen.
- Einfache Befestigung auf der Kolbenstange ohne zusätzliche Dichtelemente.
- Einfache Montage durch integrierte statische Dichtfunktion.
- Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
- Geringe Bauhöhe des Komplettkolbens ermöglicht kurzbauende Zylinder.
- Vielseitig einsetzbarer Komplettkolben für nahezu alle Zylinderbauformen.
Anwendungsbereich: Komplettkolben mit Endlagendämpfung für doppeltwirkende Pneumatikzylinder, bei denen keine zu hohen Seitenführungskräfte (lange Hübe sowie Knickmomente) auftreten.
Der Magnetkolben DR mit integrierter Endlagendämpfung ist in den folgenden Werkstoffen verfügbar: Z4004 - Industriebereich Z4005 - Mittlere Beanspruchung Z4012 - Niedrige Temperaturen
Technische Daten
Einsatzgrenzen
- Dämpfung
- Ja
- Betriebsdruck max.
- 12 bar
- Gleitgeschwindigkeit max.
- 1 m/s
- Medium
- Pneumatik
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
27 Varianten
| Artikelnummer | Compound | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Temp. max. (°C) | Temp. min. (°C) | Außen-Ø (mm) |
|---|---|---|---|---|---|---|---|
| DR1604Z4004 | Z4004 | 6,5 | 2,95 | 4,5 | 100 | -35 | 16 |
| DR1604Z4005 | Z4005 | 6,5 | 2,95 | 4,5 | 150 | -20 | 16 |
| DR2006Z4004 | Z4004 | 7,5 | 3,95 | 6 | 100 | -35 | 20 |
| DR2006Z4005 | Z4005 | 7,5 | 3,95 | 6 | 150 | -20 | 20 |
| DR2006Z4012 | Z4012 | 7,5 | 3,95 | 6 | 100 | -35 | 20 |
| DR2507Z4004 | Z4004 | 7,5 | 3,95 | 7 | 100 | -35 | 25 |
| DR2507Z4005 | Z4005 | 7,5 | 3,95 | 7 | 150 | -20 | 25 |
| DR3208Z4004 | Z4004 | 10,9 | 5,5 | 8 | 100 | -35 | 32 |
| DR3208Z4005 | Z4005 | 10,9 | 5,5 | 8 | 150 | -20 | 32 |
| DR4008Z4004 | Z4004 | 11,9 | 5,5 | 8 | 100 | -35 | 40 |
| DR4008Z4005 | Z4005 | 11,9 | 5,5 | 8 | 150 | -20 | 40 |
| DR5010Z4004 | Z4004 | 13,8 | 6,5 | 10 | 100 | -35 | 50 |
| DR5010Z4018 | Z4018 | 13,8 | 6,5 | 10 | 100 | -35 | 50 |
| DR5010Z4019 | Z4019 | 13,8 | 6,5 | 10 | 150 | -20 | 50 |
| DR5010Z4020 | Z4020 | 13,8 | 6,5 | 10 | 100 | -35 | 50 |
| DR6312Z4004 | Z4004 | 13,8 | 6,5 | 12 | 100 | -35 | 63 |
| DR6312Z4005 | Z4005 | 13,8 | 6,5 | 12 | 150 | -20 | 63 |
| DR6312Z4018 | Z4018 | 13,8 | 6,5 | 12 | 100 | -35 | 63 |
| DR6312Z4019 | Z4019 | 13,8 | 6,5 | 12 | 150 | -20 | 63 |
| DR8016Z4004 | Z4004 | 15,9 | 7,5 | 16 | 100 | -35 | 80 |
| DR8016Z4018 | Z4018 | 15,9 | 7,5 | 16 | 100 | -35 | 80 |
| DR8016Z4019 | Z4019 | 15,9 | 7,5 | 16 | 150 | -20 | 80 |
| DR8016Z4020 | Z4020 | 15,9 | 7,5 | 16 | 100 | -35 | 80 |
| DRA020Z4004 | Z4004 | 17,9 | 8,5 | 20 | 100 | -35 | 100 |
| DRA020Z4018 | Z4018 | 17,9 | 8,5 | 20 | 100 | -35 | 100 |
