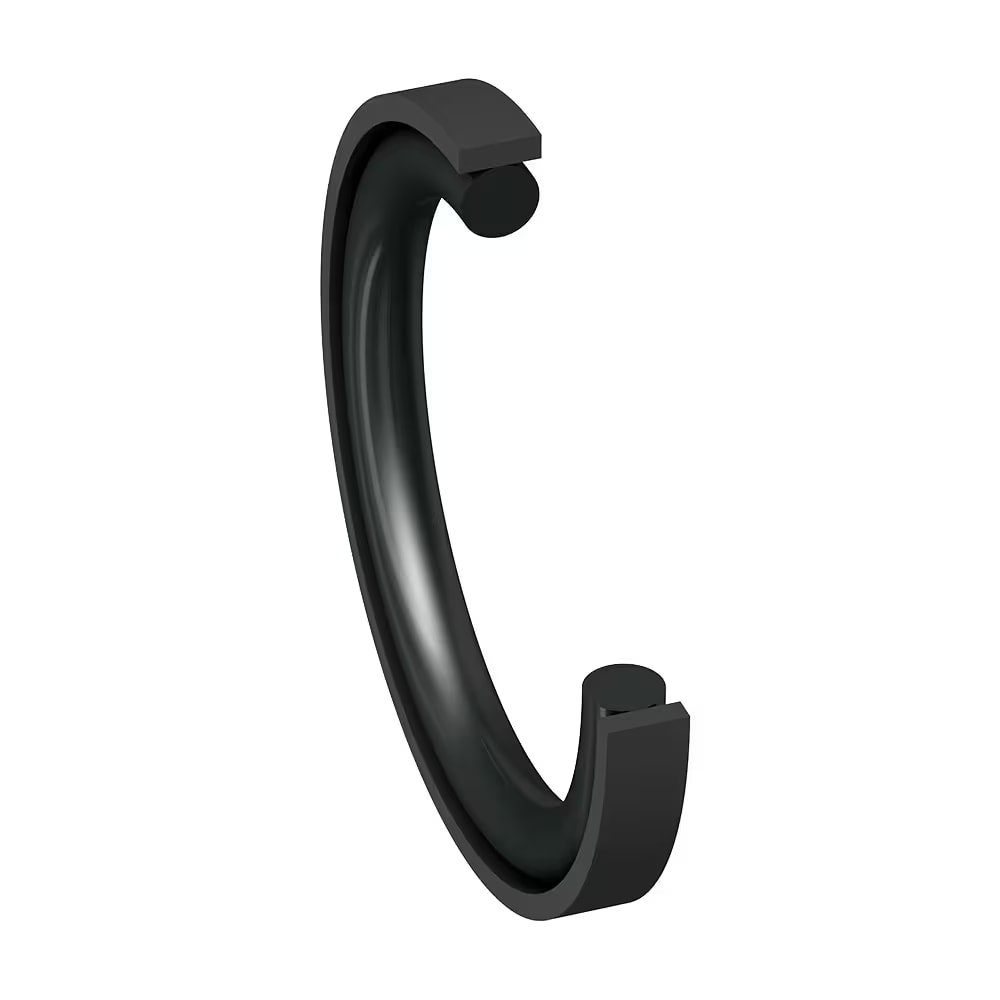

Parker Kolbendichtsatz OA

Parker Parker Kolbendichtsatz OA

Kolbendichtsatz für Pneumatikzylinder, doppeltwirkend, PTFE Slipper Seal®. Geringe Reibung.

+49 89 846 054

Medium

Pneumatik

Druck max.

16 bar

Temperatur

-30 … 200 °C

Varianten

38

Der doppeltwirkende Kolbendichtsatz OA im Slipper Seal® Design besteht aus einem PTFE-Kolbendichtring und einem Elastomer-O-Ring als Vorspannelement. Das Dichtungsdesign ist für pneumatische Anwendungen konzipiert. Der symmetrische Querschnitt des Dichtringes ist für gleichmäßige Schmierfilmausbildung während des Hubes in beiden Richtungen ausgelegt. Der Dichtsatz OA eignet sich besonders für doppelseitig beaufschlagte Kolben.

Durch die Werkstoffkombination von Gleitring (PTFE) und O-Ring (Elastomer) ist dieses Produkt für eine Vielzahl von Anwendungen geeignet, insbesondere für aggressive Medien und/oder hohe Temperaturen. Für pneumatische Anwendungen wird der Kolbendichtring vorzugsweise in einem kohlegefüllten PTFE-Werkstoff ausgeführt, um chemische Reaktionen mit den Aluminiumkomponenten des Zylinders zu vermeiden. Je nach individuellem Anwendungsprofil können alternativ mehrere Compounds ausgewählt werden.

  • Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
  • Gute Dichtwirkung bei kleinsten Einbauverhältnissen.
  • Kann auch einfach wirkend eingesetzt werden.
  • Guter Verschleißwiderstand.
  • Geringe Losbrech- und Gleitreibung und keine Neigung zum Ruckgleiten (Stick-Slip), wodurch auch bei niedrigen Geschwindigkeiten eine gleichmäßige Bewegung gewährleistet ist.
  • Gute Energieeffizienz durch geringe Reibung.
  • Sehr gute Notlaufeigenschaften bei Mangelschmierung.
  • Montage auf einteilige Kolben möglich.
  • Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl des O-Rings.
  • Anpassbar an nahezu alle Medien dank hoher chemischer Beständigkeit des Dichtringes und großer O-Ring-Werkstoffauswahl.
  • Kurze axiale Einbaulänge.
  • Montage in geschlossene und hinterschnittene Einbauräume.
  • Verfügbar in Durchmessern von 4 bis 4500 mm.
  • Kleinserien und Muster aus spanender Herstellung kurzfristig lieferbar.

Anwendungsbereich: Kolbendichtsatz für pneumatische Anwendungen.

Profil-Querschnitt der Serie Parker Kolbendichtsatz OA
Profil-Querschnitt

Technische Daten

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
16 bar
Gleitgeschwindigkeit max.
4 m/s
Medium
Pneumatik

Einsatzprofil

Temperatureinsatz

Expanded Low and High Temperature (< -35°C to 140°C)Tiefe Temperaturen (< -35 C)Hohe Temperaturen (< 205 C)Mittlere Temperaturen (-35 C bis 100 C)

Werkstoffoptionen

PTFE (Polytetrafluorethylen)UHMW-PE (Polyethylen mit äußerst hohem Molekülgewicht)Ultra-High Molecular Weight Polyethylene (UHMW-PE)

Druckbereich

Betriebsdruck Pneumatik (< 16 bar)

Varianten & Abmessungen

38 Varianten

ArtikelnummerBauhöhe (mm)Nutbreite (mm)Innen-Ø (mm)Temp. max. (°C)Temp. min. (°C)Außen-Ø (mm)Werkstoff
OA010003301801A226110-3010Polytetrafluorethylene 25% carbon
OA012003301801A228110-3012Polytetrafluorethylene 25% carbon
OA014003301801A2210110-3014Polytetrafluorethylene 25% carbon
OA014003301802A2210200-2514Polytetrafluorethylene 25% carbon
OA016003301801B2,852,8510110-3016Polytetrafluorethylene 25% carbon
OA020003301801B2,852,8514110-3020Polytetrafluorethylene 25% carbon
OA022003301801B2,852,8516110-3022Polytetrafluorethylene 25% carbon
OA025003301801B2,852,8519110-3025Polytetrafluorethylene 25% carbon
OA025006201801B2,852,8519110-3025Polytetrafluorethylene 60% bronze
OA028003301801C3,83,820,5110-3028Polytetrafluorethylene 25% carbon
OA028003301802C3,83,820,5200-2528Polytetrafluorethylene 25% carbon
OA030003301801C3,83,822,5110-3030Polytetrafluorethylene 25% carbon
OA032003301801C3,83,824,5110-3032Polytetrafluorethylene 25% carbon
OA032003301802C3,83,824,5200-2532Polytetrafluorethylene 25% carbon
OA032031401801C3,83,824,5110-3032Ultra High Molecular Weight Polyethylene
OA035003301801C3,83,827,5110-3035Polytetrafluorethylene 25% carbon
OA036003301801C3,83,828,5110-3036Polytetrafluorethylene 25% carbon
OA040003301801C3,83,832,5110-3040Polytetrafluorethylene 25% carbon
OA042003301801C3,83,834,5110-3042Polytetrafluorethylene 25% carbon
OA045003301801C3,83,837,5110-3045Polytetrafluorethylene 25% carbon
OA050003301801D5,65,637,5110-3050Polytetrafluorethylene 25% carbon
OA050003301802D5,65,637,5200-2550Polytetrafluorethylene 25% carbon
OA055003301801D5,65,642,5110-3055Polytetrafluorethylene 25% carbon
OA060003301801D5,65,647,5110-3060Polytetrafluorethylene 25% carbon
OA063003301801D5,65,650,5110-3063Polytetrafluorethylene 25% carbon
