Parker · Kolbendichtungen

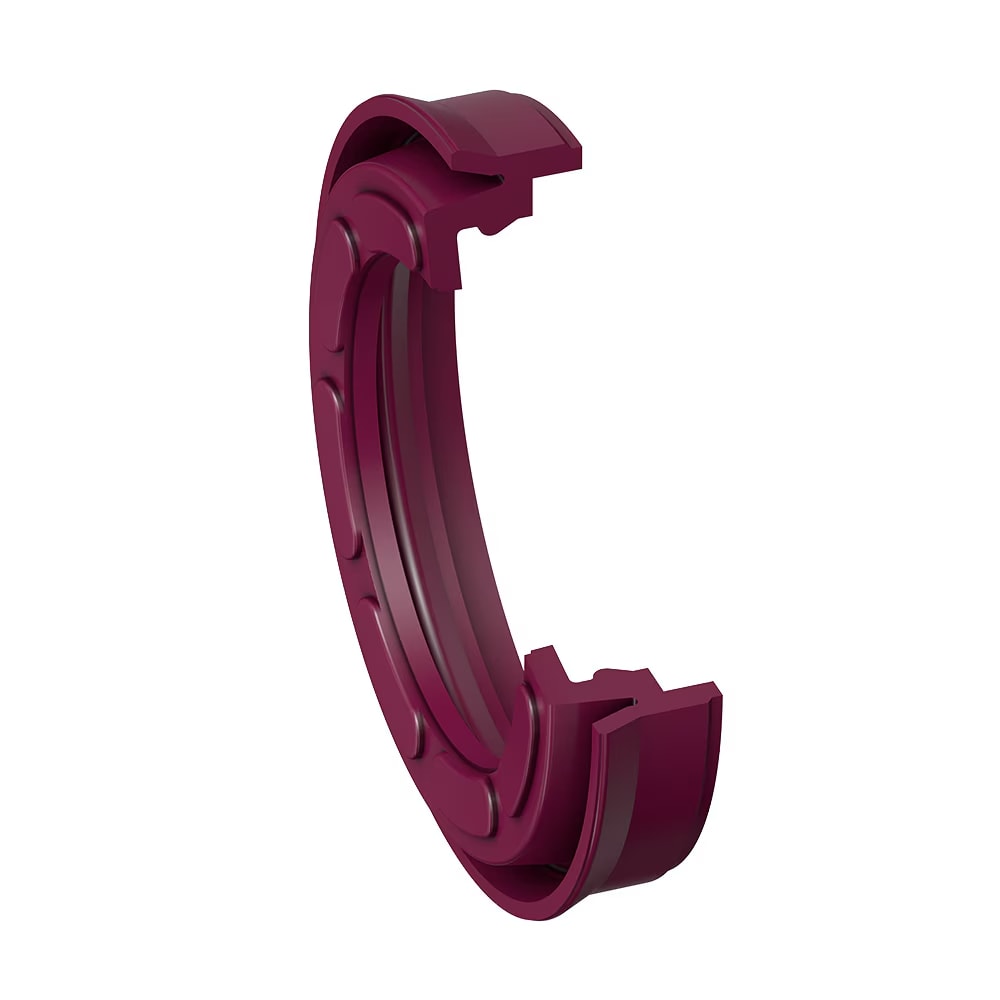

Parker Kolbendichtung MK

Parker Parker Kolbendichtung MK

Kolbendichtung für Pneumatikzylinder, einfachwirkend. Lippendichtring mit integrierter Führungsfunktion und Dämpfungspuffer.

+49 89 846 054

Medium

Pneumatik

Werkstoff

TPU

Druck max.

12 bar

Temperatur

-30 … 80 °C

Die Kolbendichtung MK aus verschleißfestem Ultrathan® ist ein Dichtelement mit integriertem Führungssteg und Dämpfungspuffern. Das Dicht-Führungselement kann auf Kolben sowohl mit als auch ohne Dauermagnet eingesetzt werden. Beim Einsatz in Magnetkolben kapselt das Dicht-Führungselement den Dauermagneten ein. Die stirnseitig angebrachten Dämpfungspuffer dienen der Anschlagdämpfung. Bei doppeltwirkenden Zylinderdesigns kann das Dichtungsprofil MK auch in Back-to-Back-Anordnung eingesetzt werden.

  • Die asymmetrische Haltenut gewährleistet bestmöglichen Formschluss zwischen Dichtelement und Kolben.
  • Mechanische Dämpfung der Zylinder durch stirnseitige Dämpfungspuffer mit eingearbeiteten Be-/Entlüftungskanälen.
  • Multifunktionales Dichtelement. Die Führung im Zylinder wird durch den Führungssteg am Dichtelement übernommen. Aufgrund der Geometrie ist das Dichtelement jedoch nicht zur Aufnahme von großen Radialkräften oder für lange Hübe geeignet.
  • Multifunktionales Element: Dichtung, Führung, Dämpfung.
  • Optimale stirnseitige Abdichtung durch spezielle Geometrie der Dämpfungspuffer.
  • Verhindert metallische Berührung zwischen Kolben und Zylinder. Ideal für Leichtmetall- und Kunststoffzylinder (Riefenbildung).
  • Hohe Laufleistung dank anwendungsoptimierter Werkstoffe.
  • Erleichterte Montage.
  • Montage auf einteilige Kolben möglich.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Niedriger Druckverformungsrest.

Anwendungsbereich: Für den Einsatz in Pneumatikzylindern.

Profil-Querschnitt der Serie Parker Kolbendichtung MK
Profil-Querschnitt

Technische Daten

Werkstoff

Compound
P5010
Werkstoff
TPU

Einsatzgrenzen

Dämpfung
Ja
Betriebsdruck max.
12 bar
Gleitgeschwindigkeit max.
1 m/s
Medium
Pneumatik
Betriebstemperatur
-30 … 80 °C

Einsatzprofil

Temperatureinsatz

Low Temperature (< -35°C)Mittlere Temperaturen (-35 °C bis °100 C)

Werkstoffoptionen

TPU (Thermoplastisches Polyurethan)

Druckbereich

Betriebsdruck Pneumatik (< 16 bar)

Varianten & Abmessungen

8 Varianten

ArtikelnummerBauhöhe (mm)Nutbreite (mm)Innen-Ø (mm)Außen-Ø (mm)
MK1206P50105,95,9612
MK1608P50105,95,9816
MK2010P50105,95,91020
MK2510P50106,156,151025
MK3225P50107,157,152532
MK4033P50107,657,653340
MK5043P50107,657,654350
MK6353P50109,99,95363
