Parker Piston Sealing Set ZW

Parker Parker Piston Sealing Set ZW

Piston sealing set for hydraulic cylinders including guide rings, double-acting.

+49 89 846 054

Medium

Hydraulik

Werkstoff

NBR

Druck max.

400 bar

Temperatur

-35 … 80 °C

The ZW double-acting piston sealing set consists of an elastomer sealing component, two anti-extrusion and two angular guide rings. By combining the sealing and guiding functions, it offers a cost-effective all-in-one solution for medium-duty standard cylinders.

  • Good wear resistance.
  • Assembly on one-part piston is possible.
  • Installation in closed and undercut housings.

Range of application: Sealing set for double-acting pistons in presses, control cylinders, back-up and actuating cylinders for industrial and mobile hydraulics.

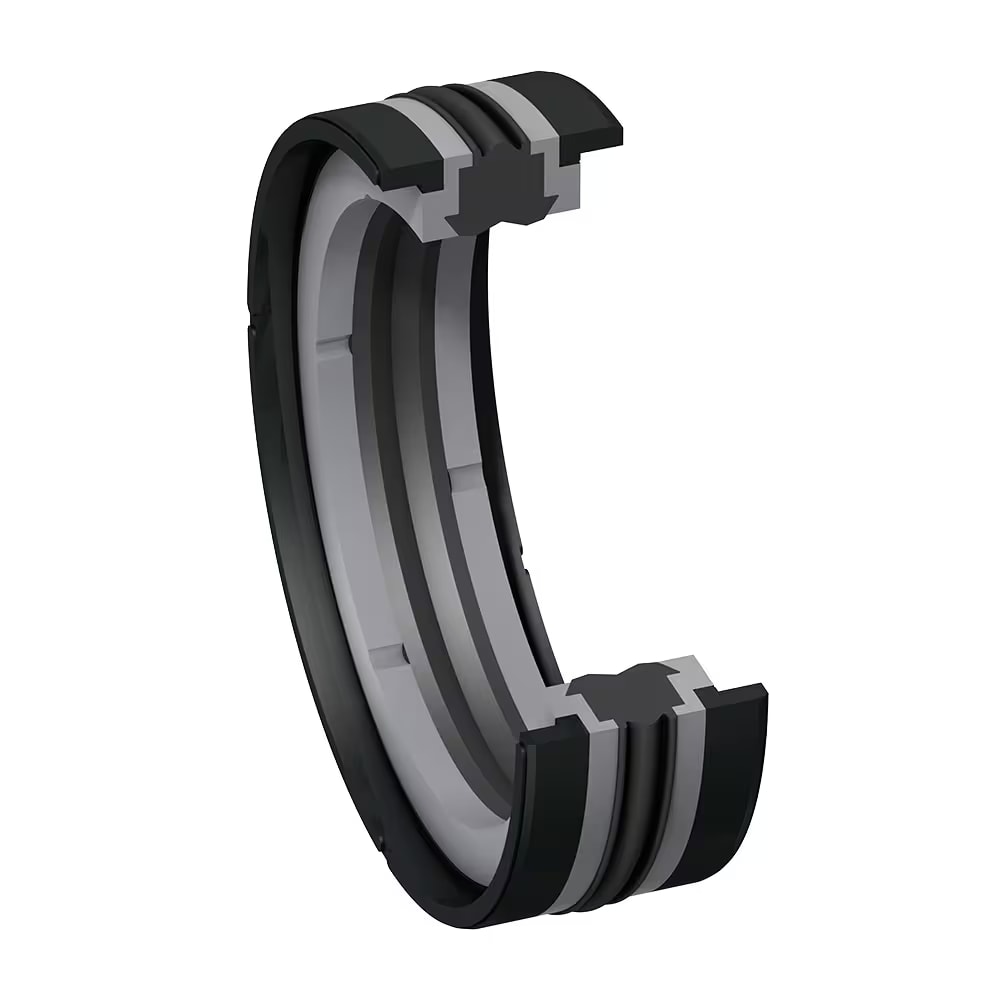

Profil-Querschnitt der Serie Parker Piston Sealing Set ZW
Profil-Querschnitt

Technische Daten

Werkstoff

Compound
NB078
Werkstoff
NBR

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
400 bar
Gleitgeschwindigkeit max.
0,5 m/s
Medium
Hydraulik
Betriebstemperatur
-35 … 80 °C

Varianten & Abmessungen

55 Varianten

ArtikelnummerBauhöhe (mm)Nutbreite (mm)Innen-Ø (mm)Außen-Ø (mm)
ZW00300026013,517,72130
ZW00320026015,520,72232
ZW00400026018,431,12440
ZW00500026018,431,13450
ZW00550026018,431,13955
ZW00600026018,431,14460
ZW00630026018,431,14763
ZW00650026020,526,74965
ZW00700026022,435,15070
ZW00750026022,435,15575
ZW00800026022,435,16080
ZW00850026022,431,56585
ZW00900026022,435,17090
ZW01000026022,435,175100
ZW01050026022,435,480105
ZW01100026022,435,185110
ZW01150026022,435,190115
ZW01200026022,435,195120
ZW01250026025,438,1100125
ZW01400026025,444,4115140
ZW01500026025,444,4125150
ZW01600026025,444,4135160
ZW01700026025,450,8145170
ZW01800026035,448,1150180
ZW02000026025,450,8175200
