Parker · Kolbendichtungen

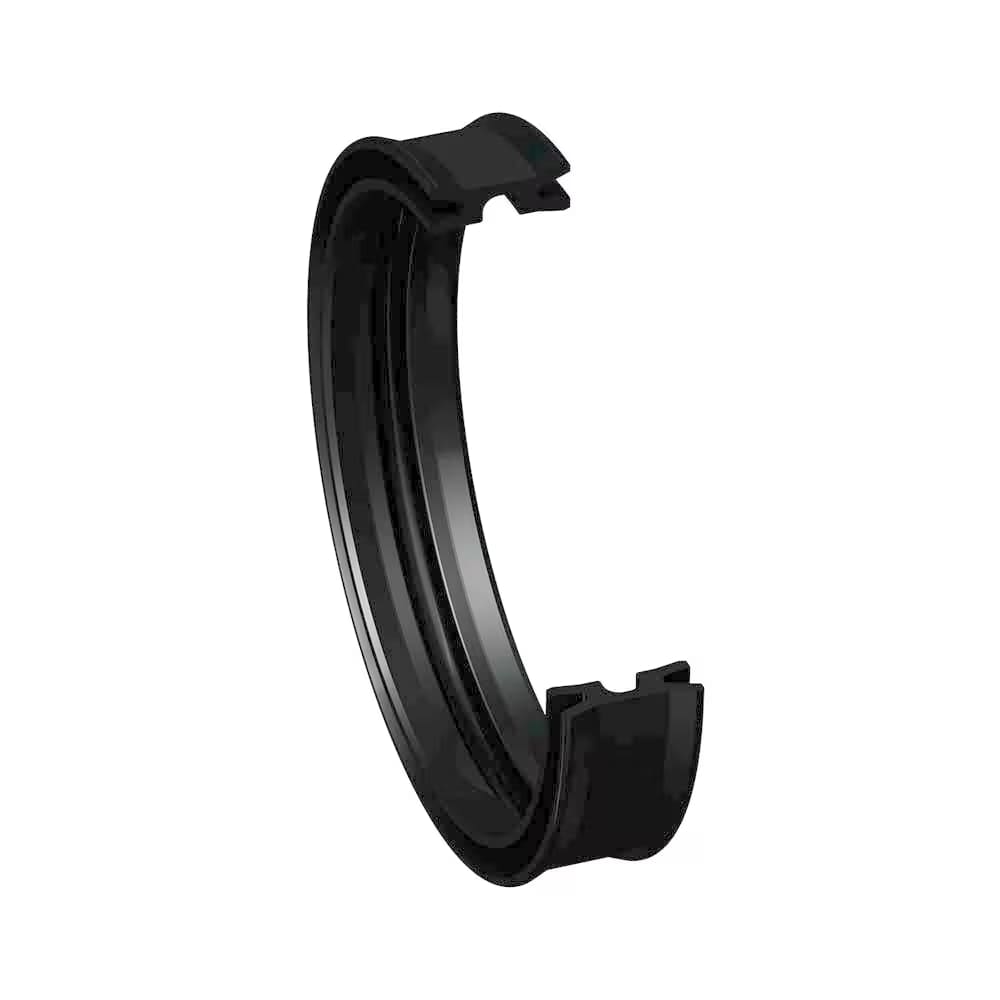

Parker Kolbendichtung Z5

Kolbendichtung für Pneumatikzylinder, doppeltwirkend. Dichtlippen-Bauform mit integrierter Führungsfunktion. Hochtemperatur-Variante verfügbar.

+49 89 846 054

Parker · Kolbendichtungen

Parker Kolbendichtung Z5

Kolbendichtung für Pneumatikzylinder, doppeltwirkend. Dichtlippen-Bauform mit integrierter Führungsfunktion. Hochtemperatur-Variante verfügbar.

+49 89 846 054

Medium

Pneumatik

Druck max.

16 bar

Temperatur

-50 … 200 °C

Varianten

Die Pneumatik-Kolbendichtung Z5 ist ein Doppelnutring mit Führungssteg für doppeltwirkende Kolben. Die Dichtung hat zwei Dichtlippen und zeichnet sich daher durch besondere Dichtheit aus.

Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
Multifunktionales Dichtelement. Die Führung im Zylinder wird durch den Führungssteg am Dichtelement übernommen. Aufgrund der Geometrie ist das Dichtelement jedoch nicht zur Aufnahme von großen Radialkräften oder für lange Hübe geeignet.
Verhindert metallische Berührung zwischen Kolben und Zylinder. Ideal für Leichtmetall- und Kunststoffzylinder (Riefenbildung).
Guter Verschleißwiderstand.
Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
Erleichterte Montage.
Montage auf einteilige Kolben möglich.
Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl.
Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
Montage in offene Einbauräume mit Haltebund.

Anwendungsbereich:

Profil-Querschnitt der Serie Parker Kolbendichtung Z5 — Profil-Querschnitt

Technische Daten

Einsatzgrenzen

Dämpfung: Nein
Betriebsdruck max.: 16 bar
Gleitgeschwindigkeit max.: 1 m/s
Medium: Pneumatik

Einsatzprofil

Temperatureinsatz

High Temperature (< 205°C)Tiefe Temperaturen (< -35 C)Tiefe und hohe Temperaturen (< -35 C bis 140 C)Mittlere Temperaturen (-35 C bis 100 C)

Werkstoffoptionen

NBR (Acrylnitril-Butadien-Kautschuk)FKM (Fluor-Karbon-Kautschuk)HNBR (Hydrierter Nitril-Butadien-Kautschuk)Fluorocarbon Rubber (FKM, FPM)Hydrogenated Nitrile Butadiene Rubber (HNBR, HSN)

Druckbereich

Betriebsdruck Pneumatik (< 16 bar)

Varianten & Abmessungen

51 Varianten

Artikelnummer	Compound	Bauhöhe (mm)	Nutbreite (mm)	Innen-Ø (mm)	Temp. max. (°C)	Temp. min. (°C)	Außen-Ø (mm)
Z51610N3578	N3578	10,5	12	10	100	-30	16
Z51812N3578	N3578	10,5	12	12	100	-30	18
Z52014N3578	N3578	10,5	12	14	100	-30	20
Z52518N3578	N3578	12	13	18	100	-30	25
Z52822N3578	N3578	10,5	12	22	100	-30	28
Z53023N3578	N3578	12	13	23	100	-30	30
Z53225N3578	N3578	12	13	25	100	-30	32
Z53225V3681	V3681	12	13	25	200	-20	32
Z53528N3578	N3578	12	13	28	100	-30	35
Z54033N3573	N3573	12	13	33	150	-20	40
Z54033N3578	N3578	12	13	33	100	-30	40
Z54033V3681	V3681	12	13	33	200	-20	40
Z54538N3578	N3578	12	13	38	100	-30	45
Z54538V3681	V3681	12	13	38	200	-20	45
Z55043N3578	N3578	12	13	43	100	-30	50
Z55043N8602	N8602	12	13	43	80	-50	50
Z55043V3681	V3681	12	13	43	200	-20	50
Z55244V8550	V8550	13	15	44	200	-25	52
Z55446N3578	N3578	13	15	46	100	-30	54
Z55446N8526	N8526	13	15	46	130	-35	54
Z56353N3578	N3578	17	19	53	100	-30	63
Z56353N8602	N8602	17	19	53	80	-50	63
Z56353V3681	V3681	17	19	53	200	-20	63
Z56356N3573	N3573	12	13	56	150	-20	63
Z56356N3578	N3578	12	13	56	100	-30	63

Ihre Anfrage

Parker Parker Kolbendichtung Z5 anfragen

Nennen Sie uns Abmessung oder Artikelnummer und die gewünschte Stückzahl – wir prüfen Verfügbarkeit und Preis und melden uns kurzfristig zurück.

Direktkontakt

+49 89 846 054

Wichtiger Hinweis

Technische Angaben ohne Gewähr

Die auf dieser Seite gezeigten Produktdaten – insbesondere Maße, Temperatur- und Druckangaben, Werkstoffe, Zulassungen, Zertifikate, Aussagen zu Anwendungsbereichen und Eignung – wurden automatisiert aus Herstellerquellen zusammengetragen und nicht einzeln geprüft. Sie können Fehler enthalten. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Richtigkeit, Vollständigkeit und Aktualität dieser Angaben. Bitte lassen Sie alle für Ihre Anwendung relevanten Angaben vor einer Bestellung von uns bestätigen.

Bitte beachten Sie für dieses Produkt unbedingt auch die Sicherheits- und Produkthinweise des Herstellers Parker Hannifin.

Sicherheitshinweise von Parker ansehen

Bitte beachten Sie auch unsere Liefer- und Haftungshinweise

Bitte beachten Sie, dass wir ausschließlich auf Grundlage unserer AGB´s agieren. Unsere anwendungstechnischen Empfehlungen haben den Charakter eines techn. unverbindlichen Lösungsvorschlages. Der Anwender muss deshalb die Eignung der techn. Auslegung unter seinen spezifischen Betriebsbedingungen eigenständig prüfen und freigeben. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Funktion eines gelieferten Produkts im Rahmen der anwender-spezifischen Anwendung. Versuchsmuster können, wenn nicht ausdrücklich Gegenteiliges vereinbart, von der Serienfertigung abweichen. Soweit Sie uns Musterdichtsätze überlassen, werden wir Replika-Dichtsätze aus den von uns angebotenen Produkten zusammenstellen und Ihnen zur möglichen Anwendung vorschlagen, ohne dass hiermit eine Zusicherung oder Gewähr für Ihre spezifische Anwendung verbunden ist. Es verbleibt bei der individuellen Prüfungspflicht des Anwenders. Unsere Artikel sind im Allgemeinen nicht für Anwendungen im direkten Automotive- oder Luft- und Raumfahrtbereich vorgesehen und dürfen deshalb darin nicht verwendet werden.
