Parker · Kolbendichtungen

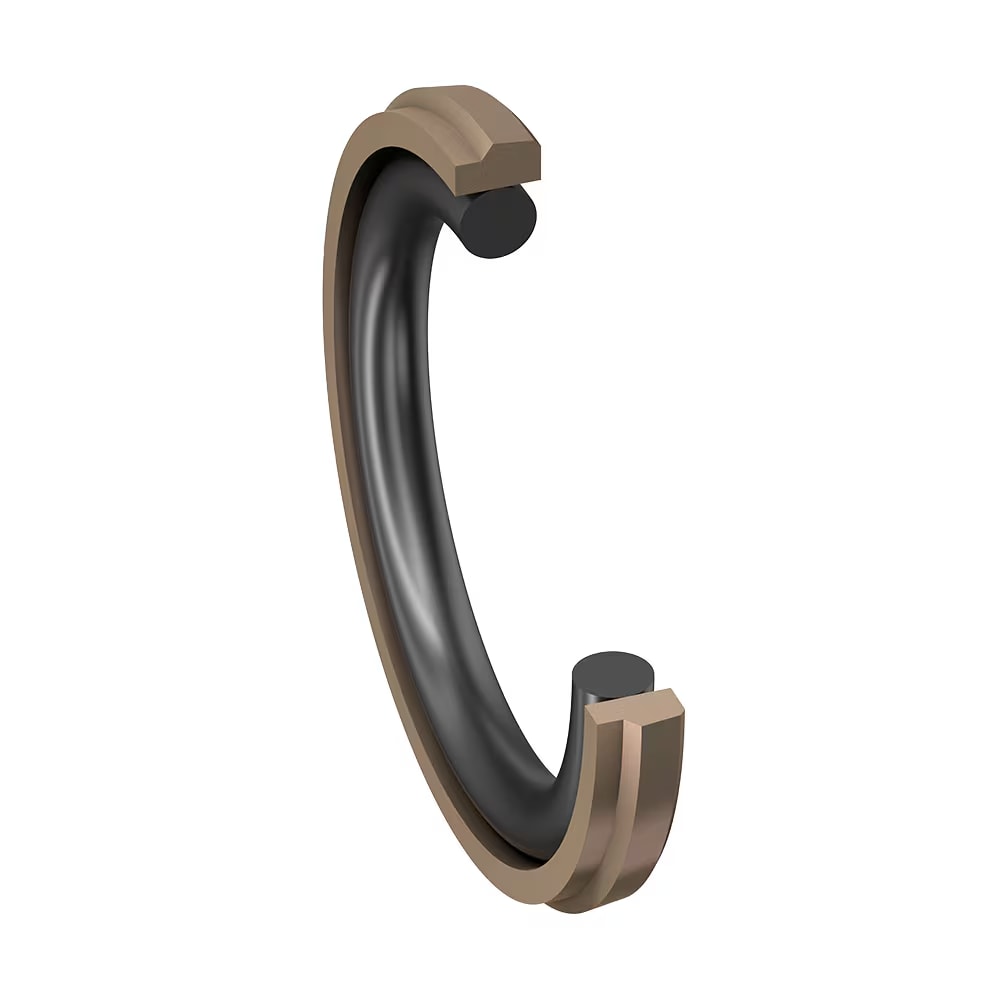

Parker Kolbendichtsatz OG

Parker Parker Kolbendichtsatz OG

Kolbendichtsatz für Hydraulikzylinder, einfachwirkend, PTFE Slipper Seal®. Geringe Reibung. Für Anwendungen bei hohen Drücken. ISO 7425.

+49 89 846 054

Medium

Hydraulik

Druck max.

400 bar

Temperatur

-35 … 200 °C

Varianten

31

Der einfachwirkende Kolbendichtsatz OG im Slipper Seal® Design besteht aus einem PTFE-Kolbendichtring und einem Elastomer-O-Ring als Vorspannelement. Der asymmetrische Querschnitt des Dichtringes ist für optimale Schleppölrückförderung während des Hubs in beiden Richtungen ausgelegt. Der Dichtsatz OG eignet sich besonders für einseitig beaufschlagte Kolben in Steuerzylindern, servogesteuerten Anlagen, Werkzeugmaschinen und Schnellschließzylindern. Durch die Werkstoffkombination von Gleitring (PTFE) und O-Ring (Elastomer) ist dieses Produkt für eine Vielzahl von Anwendungen geeignet, besonders für aggressive Medien und/oder hohe Temperaturen. Je nach individuellem Anwendungsprofil können alternativ mehrere Compounds ausgewählt werden.

  • Gute Dichtwirkung bei kleinsten Einbauverhältnissen.
  • Ausgezeichneter Verschleißwiderstand.
  • Geringe Losbrech- und Gleitreibung und keine Neigung zum Ruckgleiten (Stick-Slip), wodurch auch bei niedrigen Geschwindigkeiten eine gleichmäßige Bewegung gewährleistet ist.
  • Gute Energieeffizienz durch geringe Reibung.
  • Unempfindlich gegen Druckspitzen.
  • Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl des O-Rings.
  • Hohe Extrusionsbeständigkeit.
  • Anpassbar an nahezu alle Medien dank hoher chemischer Beständigkeit des Dichtringes und großer O-Ring-Werkstoffauswahl.
  • Abmessungen gemäß ISO 7425-1.
  • Auch in doppeltwirkender Ausführung lieferbar.
  • Kurze axiale Einbaulänge.
  • Montage in geschlossene und hinterschnittene Einbauräume.
  • Verfügbar in Durchmessern von 4 bis 4500 mm.
  • Zusätzliche Abmessungen aus spanender Herstellung kurzfristig lieferbar.

Anwendungsbereich: Für Anwendungen bei hohen Drücken. Der Dichtsatz OG eignet sich besonders für einseitig beaufschlagte Kolben in Steuerzylindern, servogesteuerten Anlagen, Werkzeugmaschinen, Schnellschließzylindern.

Profil-Querschnitt der Serie Parker Kolbendichtsatz OG
Profil-Querschnitt

Technische Daten

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
400 bar
Gleitgeschwindigkeit max.
4 m/s
Medium
Hydraulik

Einsatz & Normen

Normen & Spezifikationen
ISO 7425ISO 7425-1

Einsatzprofil

Temperatureinsatz

High Temperature (< 205°C)Tiefe und hohe Temperaturen (< -35 C bis 140 C)Mittlere Temperaturen (-35 C bis 100 C)

Werkstoffoptionen

PTFE (Polytetrafluorethylen)TFM (Modifiziertes Polytetrafluorehtylen)TPU (Thermoplastisches Polyurethan)UHMW-PE (Polyethylen mit äußerst hohem Molekülgewicht)Thermoplastic Polyurethane (TPU, Resilon®, Ultrathan®)Ultra-High Molecular Weight Polyethylene (UHMW-PE)

Druckbereich

Hoher Druck (< 500 bar)

Varianten & Abmessungen

31 Varianten

ArtikelnummerBauhöhe (mm)Nutbreite (mm)Innen-Ø (mm)Temp. max. (°C)Temp. min. (°C)Außen-Ø (mm)Werkstoff
OG010005200271A2,22,25,1110-3510PTFE
OG0110A5200271A2,22,26,1110-3511PTFE
OG012005200271A2,22,27,1110-3512PTFE
OG013503000271A2,22,28,6110-3513,5PTFE
OG018005200271B3,23,210,7110-3518PTFE
OG020005200271B3,23,212,7110-3520PTFE
OG022003300271B3,23,214,7110-3522PTFE
OG024005200271B3,23,216,7110-3524PTFE
OG025005200271B3,23,217,7110-3525PTFE
OG030005200271B3,23,222,7110-3530PTFE
OG030005200271C4,24,219,3110-3530PTFE
OG032008000271B3,23,224,7110-3532TPU
OG035005200271B3,23,227,7110-3535PTFE
OG036005200271C4,24,225,3110-3536PTFE
OG038005200271B2,92,935,05110-3538,45PTFE
OG050005200271C4,24,239,3110-3550PTFE
OG055005200271C4,24,244,3110-3555PTFE
OG060003000271D6,36,344,9110-3560PTFE
OG080003300272D6,36,364,9200-2580PTFE
OG080005200271D6,36,364,9110-3580PTFE
OG100005200271D6,36,384,9110-35100PTFE
OG100005200272D6,36,384,9200-25100PTFE
OG105005200271D6,36,389,9110-35105PTFE
OG110005200271D6,36,394,9110-35110PTFE
OG120007500271D6,36,3104,9110-35120PTFE
