Parker · Kolbendichtungen

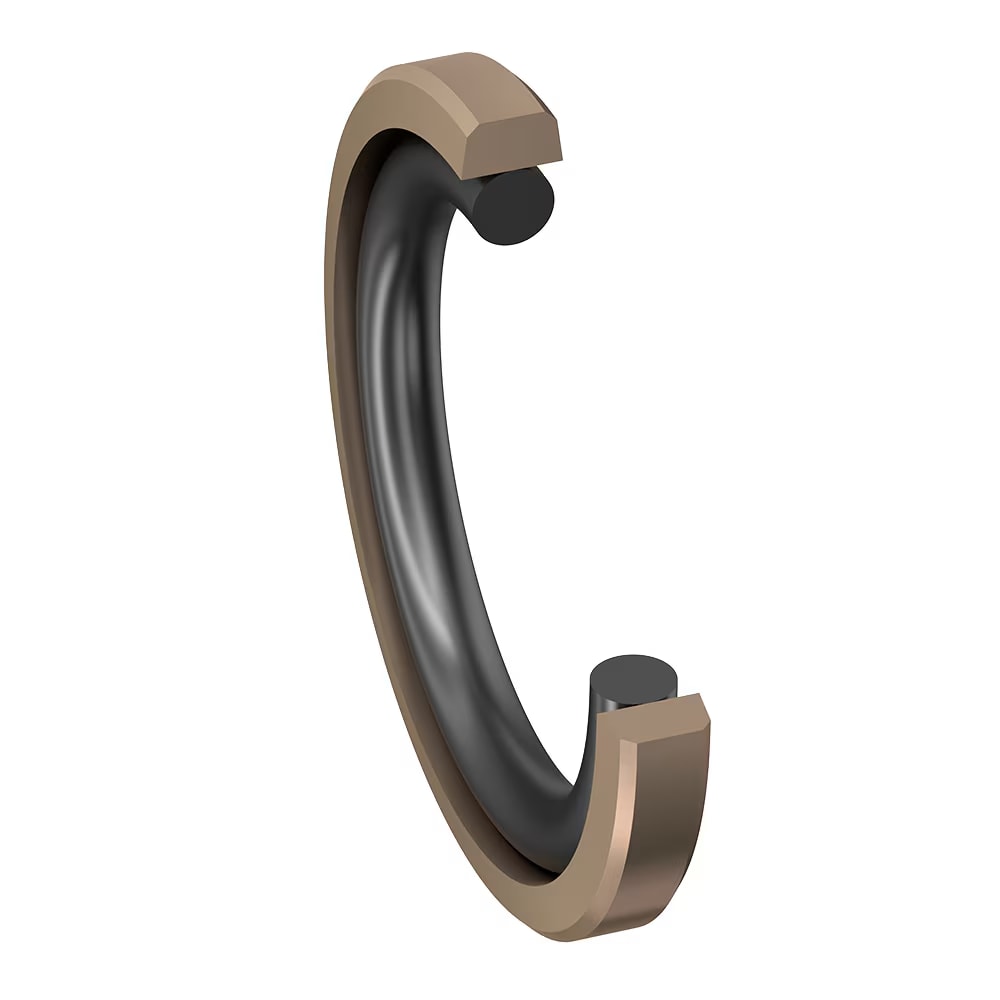

Parker Kolbendichtsatz OT

Parker Parker Kolbendichtsatz OT

Kolbendichtsatz, Slipper Seal®, doppeltwirkend, besonders für aggressive Medien und/oder hohe Temperaturen.

+49 89 846 054

Medium

Hydraulik

Druck max.

400 bar

Temperatur

-30 … 110 °C

Varianten

9

Der doppeltwirkende Kolbendichtsatz OT im Slipper Seal®-Design zeichnet sich durch geringe Losbrech- und Gleitreibung aus und kann daher auch bei Mangelschmierung eingesetzt werden. Das Dichtungsdesign ermöglicht eine schnelle Reaktion bei wechselseitiger Druckbeaufschlagung.

Durch die Werkstoffkombination von Gleitring (PTFE) und O-Ring (Elastomer) ist dieses Produkt für eine Vielzahl von Anwendungen geeignet, besonders für aggressive Medien und/oder hohe Temperaturen. Für individuelle Anwendungsprofile steht eine umfangreiche Auswahl von Werkstoffen zur Verfügung.

  • Gute Dichtwirkung bei kleinsten Einbauverhältnissen.
  • Kann auch einfachwirkend eingesetzt werden.
  • Ausgezeichneter Verschleißwiderstand.
  • Geringe Losbrech- und Gleitreibung und keine Neigung zum Ruckgleiten (Stick-Slip), wodurch auch bei niedrigen Geschwindigkeiten eine gleichmäßige Bewegung gewährleistet ist.
  • Gute Energieeffizienz durch geringe Reibung.
  • Montage auf einteilige Kolben möglich.
  • Unempfindlich gegen Druckspitzen.
  • Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl des O-Rings.
  • Hohe Extrusionsbeständigkeit.
  • Anpassbar an nahezu alle Medien dank hoher chemischer Beständigkeit des Dichtringes und großer O-Ring-Werkstoffauswahl.
  • Abmessungen gemäß ISO 7425-1.
  • Kurze axiale Einbaulänge.
  • Montage in geschlossene und hinterschnittene Einbauräume.
  • Verfügbar in Durchmessern von 4 bis 4500 mm.
  • Zusätzliche Abmessungen aus spanender Herstellung kurzfristig lieferbar.

Anwendungsbereich: Geeignet für eine Vielzahl von Anwendungen, insbesondere für aggressive Medien und/oder hohe Temperaturen. Der Kolbendichtsatz OT eignet sich besonders für doppeltwirkende Kolben in Steuerzylindern, servogesteuerte Systeme und Werkzeugmaschinen.

Profil-Querschnitt der Serie Parker Kolbendichtsatz OT
Profil-Querschnitt

Technische Daten

Werkstoff

Compound
PS052
Werkstoff
PTFE

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
400 bar
Gleitgeschwindigkeit max.
4 m/s
Medium
Hydraulik
Betriebstemperatur
-30 … 110 °C

Einsatz & Normen

Normen & Spezifikationen
ISO 7425-1

Einsatzprofil

Temperatureinsatz

High Temperature (< 205°C)Low Temperature (< -35 C)Mittlere Temperaturen (-35 C bis 100 C)

Werkstoffoptionen

PTFE (Polytetrafluorethylen)

Druckbereich

Hoher Druck (< 500 bar)

Varianten & Abmessungen

9 Varianten

ArtikelnummerBauhöhe (mm)Nutbreite (mm)Innen-Ø (mm)Temp. min. (°C)Außen-Ø (mm)
OT125005200231E8,18,1104-25125
OT125005200232E8,18,1104-25125
OT130005200231D6,36,3114,5-30130
OT180005200231E8,18,1159-30180
OT200005200231E8,18,1179-30200
OT250005200231E8,18,1229-30250
OT250031400231E8,18,1229-30250
OT300031400231E8,18,1279-30300
OT360031400231F8,18,1335,5-30360
