Parker · Kolbendichtungen

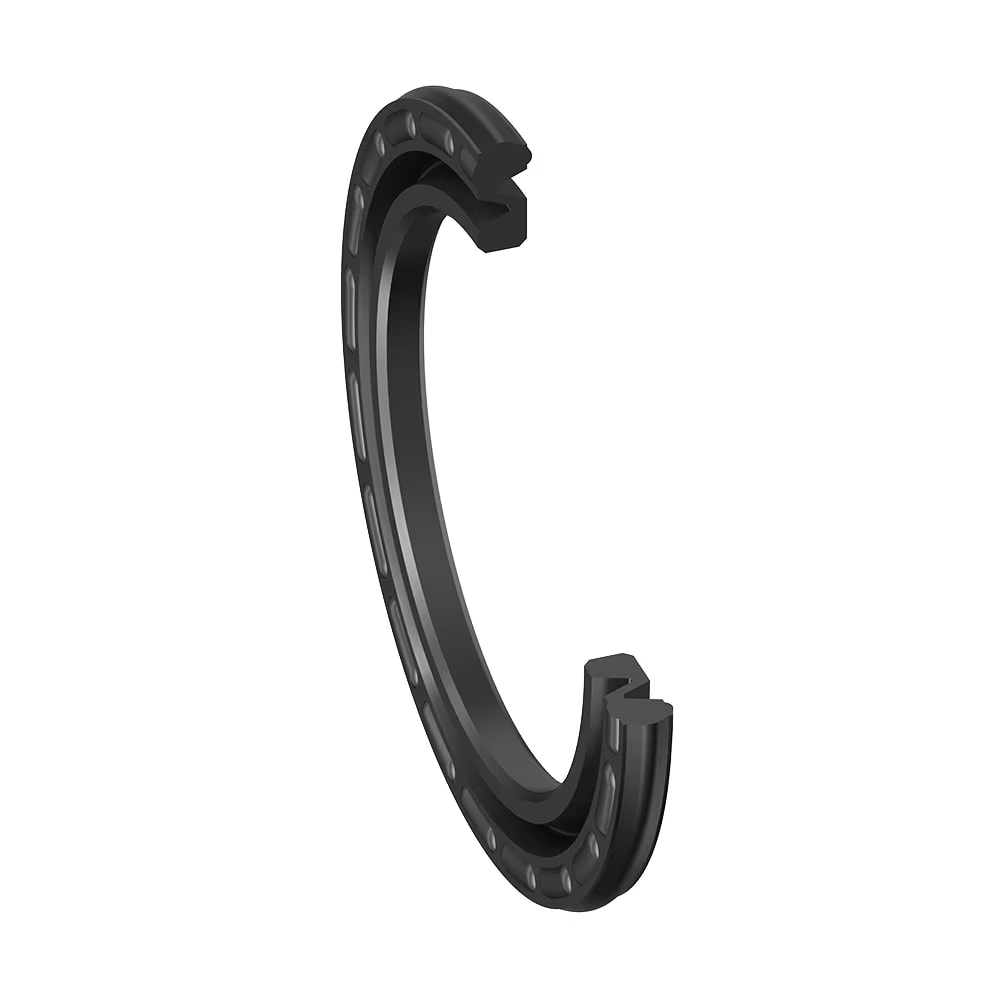

Parker Kolbendichtung PZ

Kolbendichtung für Pneumatikzylinder, doppeltwirkend, kurze axiale Länge.

+49 89 846 054

Parker · Kolbendichtungen

Parker Kolbendichtung PZ

Kolbendichtung für Pneumatikzylinder, doppeltwirkend, kurze axiale Länge.

+49 89 846 054

Medium

Pneumatik

Druck max.

12 bar

Temperatur

-50 … 200 °C

Varianten

Die Pneumatik-Kolbendichtung PZ wurde für die Abdichtung von Kolben in Pneumatikzylindern und -ventilen entwickelt. Die doppeltwirkende Kolbendichtung zeichnet sich durch geringe Einbaumaße aus und ist daher besonders für Kompaktzylinder geeignet.

Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
Gute Dichtwirkung bei kleinsten Einbauverhältnissen.
Kann auch einfachwirkend eingesetzt werden.
Guter Verschleißwiderstand.
Durch Kleinstbauweise geringe Haftreibung sowie niedrige dynamische Reibung.
Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
Geeignet für vollautomatische Montage.
Montage auf einteilige Kolben möglich.
Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl.
Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
Kurze axiale Einbaulänge.
Montage in geschlossene Einbauräume.

Anwendungsbereich: Pneumatikzylinder und -ventile.

Profil-Querschnitt der Serie Parker Kolbendichtung PZ — Profil-Querschnitt

Technische Daten

Einsatzgrenzen

Dämpfung: Nein
Betriebsdruck max.: 12 bar
Gleitgeschwindigkeit max.: 1 m/s
Medium: Pneumatik

Einsatzprofil

Temperatureinsatz

Expanded Low and High Temperature (< -35°C to 140°C)Hohe Temperaturen (< 205 C)Tiefe Temperaturen (< -35 C)Mittlere Temperaturen (-35 C bis 100 C)

Werkstoffoptionen

NBR (Acrylnitril-Butadien-Kautschuk)FKM (Fluor-Karbon-Kautschuk)HNBR (Hydrierter Nitril-Butadien-Kautschuk)EPDM (Ethylen-Propylen-Dien-Kautschuk)Fluorocarbon Rubber (FKM, FPM)Hydrogenated Nitrile Butadiene Rubber (HNBR, HSN)Ethylene Propylene Rubber (EPM, EPR, EPDM)

Druckbereich

Betriebsdruck Pneumatik (< 16 bar)

Varianten & Abmessungen

66 Varianten

Artikelnummer	Compound	Bauhöhe (mm)	Nutbreite (mm)	Innen-Ø (mm)	Temp. max. (°C)	Temp. min. (°C)	Außen-Ø (mm)
PZ1006N3571	N3571	1,4	1,8	6,5	100	-35	10
PZ1006N8602	N8602	1,4	1,8	6,5	80	-50	10
PZ1207N3571	N3571	2	2,5	7	100	-35	12
PZ1207V3681	V3681	2	2,5	7	200	-20	12
PZ1605N3571	N3571	2,1	2,5	9	100	-35	16
PZ1605N8602	N8602	2,1	2,5	9	80	-50	16
PZ1605N8615	N8615	2,1	2,5	9	130	-25	16
PZ1605NB146	NB146	2,1	2,5	9	100	-35	16
PZ1605V3681	V3681	2,1	2,5	9	200	-20	16
PZ2013N3571	N3571	2,1	2,5	13	100	-35	20
PZ2013N8602	N8602	2,1	2,5	13	80	-50	20
PZ2013N8615	N8615	2,1	2,5	13	130	-25	20
PZ2013V3681	V3681	2,1	2,5	13	200	-20	20
PZ2215NB146	NB146	2,4	3	15	100	-35	22
PZ2518N3571	N3571	2,1	2,5	18	100	-35	25
PZ2518N8602	N8602	2,1	2,5	18	80	-50	25
PZ2518NB146	NB146	2,1	2,5	18	100	-35	25
PZ2518V3681	V3681	2,1	2,5	18	200	-20	25
PZ2819N3571	N3571	2,5	3	19	100	-35	28
PZ2819V3681	V3681	2,5	3	19	200	-20	28
PZ3021N3571	N3571	2,5	3	21	100	-35	30
PZ3021N8615	N8615	2,5	3	21	130	-25	30
PZ3021V3681	V3681	2,5	3	21	200	-20	30
PZ3210N3571	N3571	2,5	3	23	100	-35	32
PZ3210N8602	N8602	2,5	3	23	80	-50	32

Ihre Anfrage

Parker Parker Kolbendichtung PZ anfragen

Nennen Sie uns Abmessung oder Artikelnummer und die gewünschte Stückzahl – wir prüfen Verfügbarkeit und Preis und melden uns kurzfristig zurück.

Direktkontakt

+49 89 846 054

Wichtiger Hinweis

Technische Angaben ohne Gewähr

Die auf dieser Seite gezeigten Produktdaten – insbesondere Maße, Temperatur- und Druckangaben, Werkstoffe, Zulassungen, Zertifikate, Aussagen zu Anwendungsbereichen und Eignung – wurden automatisiert aus Herstellerquellen zusammengetragen und nicht einzeln geprüft. Sie können Fehler enthalten. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Richtigkeit, Vollständigkeit und Aktualität dieser Angaben. Bitte lassen Sie alle für Ihre Anwendung relevanten Angaben vor einer Bestellung von uns bestätigen.

Bitte beachten Sie für dieses Produkt unbedingt auch die Sicherheits- und Produkthinweise des Herstellers Parker Hannifin.

Sicherheitshinweise von Parker ansehen

Bitte beachten Sie auch unsere Liefer- und Haftungshinweise

Bitte beachten Sie, dass wir ausschließlich auf Grundlage unserer AGB´s agieren. Unsere anwendungstechnischen Empfehlungen haben den Charakter eines techn. unverbindlichen Lösungsvorschlages. Der Anwender muss deshalb die Eignung der techn. Auslegung unter seinen spezifischen Betriebsbedingungen eigenständig prüfen und freigeben. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Funktion eines gelieferten Produkts im Rahmen der anwender-spezifischen Anwendung. Versuchsmuster können, wenn nicht ausdrücklich Gegenteiliges vereinbart, von der Serienfertigung abweichen. Soweit Sie uns Musterdichtsätze überlassen, werden wir Replika-Dichtsätze aus den von uns angebotenen Produkten zusammenstellen und Ihnen zur möglichen Anwendung vorschlagen, ohne dass hiermit eine Zusicherung oder Gewähr für Ihre spezifische Anwendung verbunden ist. Es verbleibt bei der individuellen Prüfungspflicht des Anwenders. Unsere Artikel sind im Allgemeinen nicht für Anwendungen im direkten Automotive- oder Luft- und Raumfahrtbereich vorgesehen und dürfen deshalb darin nicht verwendet werden.
