Parker · Kolbendichtungen

Parker Komplettkolben EK

Parker Parker Komplettkolben EK

Pneumatik-Komplettkolben, einfachwirkend.

+49 89 846 054

Medium

Pneumatik

Druck max.

16 bar

Temperatur

-30 … 100 °C

Varianten

14

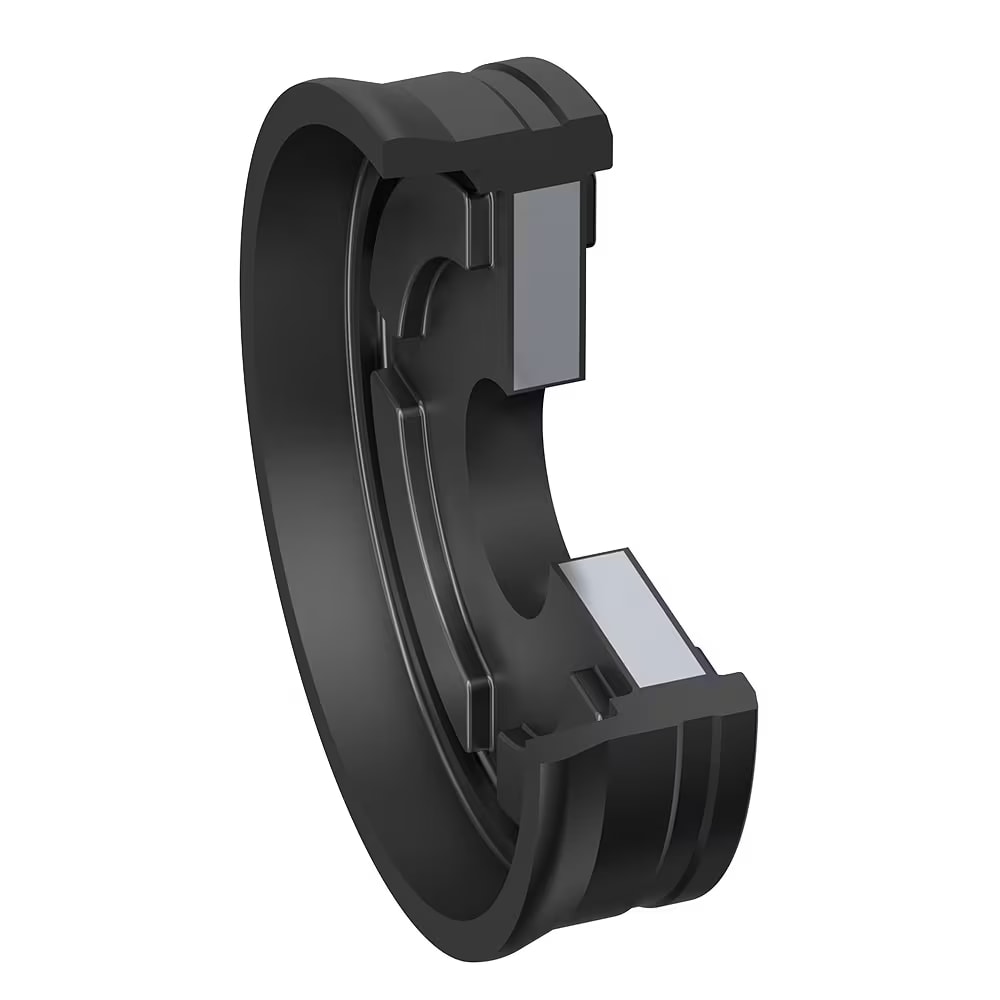

Der einfachwirkende Pneumatik-Komplettkolben EK ist ein Zwei-Komponenten-Dichtungsdesign, bestehend aus einem metallischen Trägerelement mit anvulkanisiertem Führungssteg und Dichtlippe. Der Komplettkolben erfüllt zwei Funktionen: Abdichten und Führen.

  • Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
  • Sofortiges Ansprechen (volle Druckbeaufschlagung) durch eingearbeitete Belüftungskanäle.
  • Guter Verschleißwiderstand.
  • Idealer Korrosionsschutz durch vollständige Elastomerummantelung.
  • Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
  • Einfache Befestigung auf der Kolbenstange ohne zusätzliche Dichtelemente.
  • Einfache Montage durch integrierte statische Dichtfunktion.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Auch in doppeltwirkender Ausführung lieferbar.
  • Geringe Bauhöhe des Komplettkolbens ermöglicht kurzbauende Zylinder.
  • Vielseitig einsetzbarer Komplettkolben für nahezu alle Zylinderbauformen.

Anwendungsbereich: Komplettkolben für einfachwirkende Pneumatikzylinder mit und ohne Endlagendämpfung, bei denen keine zu hohen Seitenführungskräfte (lange Hübe sowie Knickmomente) auftreten.

Der Komplettkolben EK mit integrierter Dichtung ist in den folgenden Werkstoffen verfügbar: Z5051 - Industrie-Anwendungen

Profil-Querschnitt der Serie Parker Komplettkolben EK
Profil-Querschnitt

Technische Daten

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
16 bar
Gleitgeschwindigkeit max.
1 m/s
Medium
Pneumatik
Betriebstemperatur
-30 … 100 °C

Einsatzprofil

Temperatureinsatz

High Temperature (< 205°C)Mittlere Temperaturen (-35 C bis 100 C)

Werkstoffoptionen

NBR (Acrylnitril-Butadien-Kautschuk)FKM (Fluorcarbon)Fluorocarbon Rubber (FKM, FPM)

Druckbereich

Betriebsdruck Pneumatik (< 16 bar)

Varianten & Abmessungen

14 Varianten

ArtikelnummerCompoundBauhöhe (mm)Nutbreite (mm)Innen-Ø (mm)Temp. max. (°C)Außen-Ø (mm)
EK2508Z5051Z50517,9388025
EK3208Z5051Z505110,65388032
EK4009Z5051Z505112,44108040
EK4014Z5051Z505113,44148040
EK5010Z5051Z505112,84108050
EK5014Z5051Z505113,44148050
EK5016Z5051Z5051144168050
EK6332Z5051Z505114,14278063
EK8013Z5051Z505115,25128080
EK8016Z5051Z505115,25168080
EK8027Z5051Z505115,355278080
EKC520Z5050Z505017,6520100125
EKE022Z5050Z505019,6622100140
EKL027Z5050Z505024,551027100200
