Parker · Kolbendichtungen

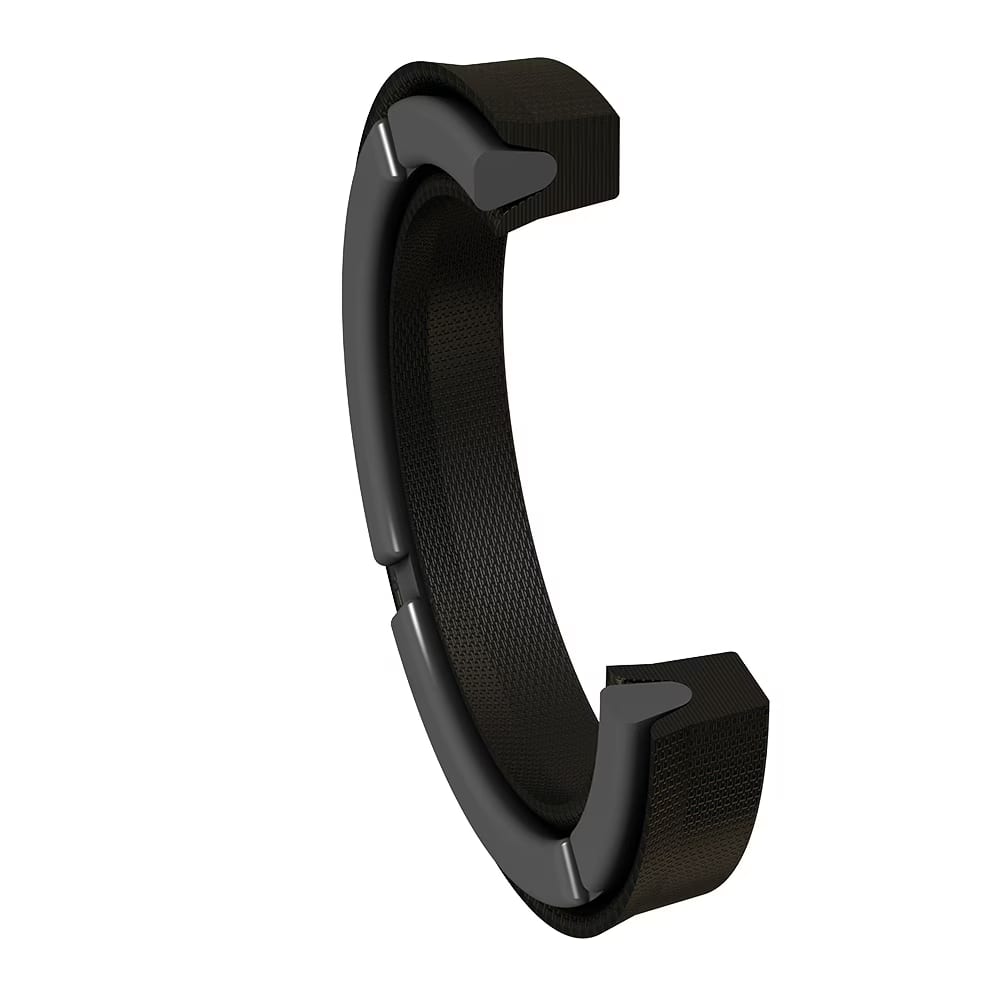

Parker Kolbendichtung NG

Kolbendichtsatz für Hydraulikzylinder, einfachwirkend.

+49 89 846 054

Parker · Kolbendichtungen

Parker Kolbendichtung NG

Kolbendichtsatz für Hydraulikzylinder, einfachwirkend.

+49 89 846 054

Medium

Hydraulik

Druck max.

250 bar

Temperatur

-40 … 100 °C

Varianten

Der zweiteilige Dichtsatz für Hydraulikzylinder besteht aus einem Gummi-/Gewebe-Nutring und einem Stützring. Er ist äußerst verschleißfest und bietet Sicherheit, auch bei widrigsten Bedingungen (Wasser- oder Partikel-Kontamination).

Einfache Montage in axial offenen Einbauräumen.
Zylinderdurchmesser-Abmessungen gemäß ISO 3320.
Geeignet für handelsübliche Mineralöle; für synthetische Medien, Emulsionen und Bremsflüssigkeiten stehen geeignete Werkstoffe zur Verfügung.
Einsatz als Stangendichtung ist mit Gummistützring möglich.

Anwendungsbereich: Abdichtung von Kolben in Hydraulikzylindern. Bei beidseitiger Druckbeaufschlagung ist das Dichtprofil in Back-to-Back-Anordnung einzusetzen.

Profil-Querschnitt der Serie Parker Kolbendichtung NG — Profil-Querschnitt

Technische Daten

Werkstoff

Compound: Q5018

Einsatzgrenzen

Dämpfung: Nein
Betriebsdruck max.: 250 bar
Gleitgeschwindigkeit max.: 0,5 m/s
Medium: Hydraulik
Betriebstemperatur: -40 … 100 °C

Einsatzprofil

Temperatureinsatz

High Temperature (< 205°C)Mittlere Temperaturen (-35 °C bis °100 C)

Werkstoffoptionen

FKM (Fluor-Karbon-Kautschuk)NBR (Acrylnitril-Butadien-Kautschuk)Nitrile Butadiene Rubber (NBR, XNBR)

Druckbereich

Mittlerer Druck (< 250 bar)

Varianten & Abmessungen

25 Varianten

Artikelnummer	Bauhöhe (mm)	Nutbreite (mm)	Innen-Ø (mm)	Außen-Ø (mm)
NG003200360	7,5	7,5	20	32
NG004000360	9,5	9,5	25	40
NG004500360	9,5	9,5	30	45
NG005000360	9,5	9,5	35	50
NG006200360	12,5	12,5	45	65
NG006300360	9,5	9,5	48	63
NG007500360	12,5	12,5	55	75
NG008000360	12,5	12,5	60	80
NG010000360	12,5	12,5	80	100
NG011000360	12,5	12,5	90	110
NG017000360	19	19	140	170
NG050100360	7,5	7,5	12	24
NG050200360	7,5	7,5	15	25
NG052000360	7,5	7,5	30	40
NG052800360	12,5	12,5	35	55
NG053500360	7,5	7,5	42	50
NG053900360	10,1	10,1	46	60
NG054400360	10	10	55	70
NG055000360	11,5	11,5	60	80
NG056600360	9,5	9,5	75	90
NG059500360	13	13	110	130
NG068300360	12	12	30	50
NG071300360	12	12	43	63
NG078600360	12,5	12,5	112	132
NG079000360	18	18	100	120

Ihre Anfrage

Parker Parker Kolbendichtung NG anfragen

Nennen Sie uns Abmessung oder Artikelnummer und die gewünschte Stückzahl – wir prüfen Verfügbarkeit und Preis und melden uns kurzfristig zurück.

Direktkontakt

+49 89 846 054

Wichtiger Hinweis

Technische Angaben ohne Gewähr

Die auf dieser Seite gezeigten Produktdaten – insbesondere Maße, Temperatur- und Druckangaben, Werkstoffe, Zulassungen, Zertifikate, Aussagen zu Anwendungsbereichen und Eignung – wurden automatisiert aus Herstellerquellen zusammengetragen und nicht einzeln geprüft. Sie können Fehler enthalten. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Richtigkeit, Vollständigkeit und Aktualität dieser Angaben. Bitte lassen Sie alle für Ihre Anwendung relevanten Angaben vor einer Bestellung von uns bestätigen.

Bitte beachten Sie für dieses Produkt unbedingt auch die Sicherheits- und Produkthinweise des Herstellers Parker Hannifin.

Sicherheitshinweise von Parker ansehen

Bitte beachten Sie auch unsere Liefer- und Haftungshinweise

Bitte beachten Sie, dass wir ausschließlich auf Grundlage unserer AGB´s agieren. Unsere anwendungstechnischen Empfehlungen haben den Charakter eines techn. unverbindlichen Lösungsvorschlages. Der Anwender muss deshalb die Eignung der techn. Auslegung unter seinen spezifischen Betriebsbedingungen eigenständig prüfen und freigeben. Wir übernehmen deshalb keine Haftung und/oder Gewähr für die Funktion eines gelieferten Produkts im Rahmen der anwender-spezifischen Anwendung. Versuchsmuster können, wenn nicht ausdrücklich Gegenteiliges vereinbart, von der Serienfertigung abweichen. Soweit Sie uns Musterdichtsätze überlassen, werden wir Replika-Dichtsätze aus den von uns angebotenen Produkten zusammenstellen und Ihnen zur möglichen Anwendung vorschlagen, ohne dass hiermit eine Zusicherung oder Gewähr für Ihre spezifische Anwendung verbunden ist. Es verbleibt bei der individuellen Prüfungspflicht des Anwenders. Unsere Artikel sind im Allgemeinen nicht für Anwendungen im direkten Automotive- oder Luft- und Raumfahrtbereich vorgesehen und dürfen deshalb darin nicht verwendet werden.
