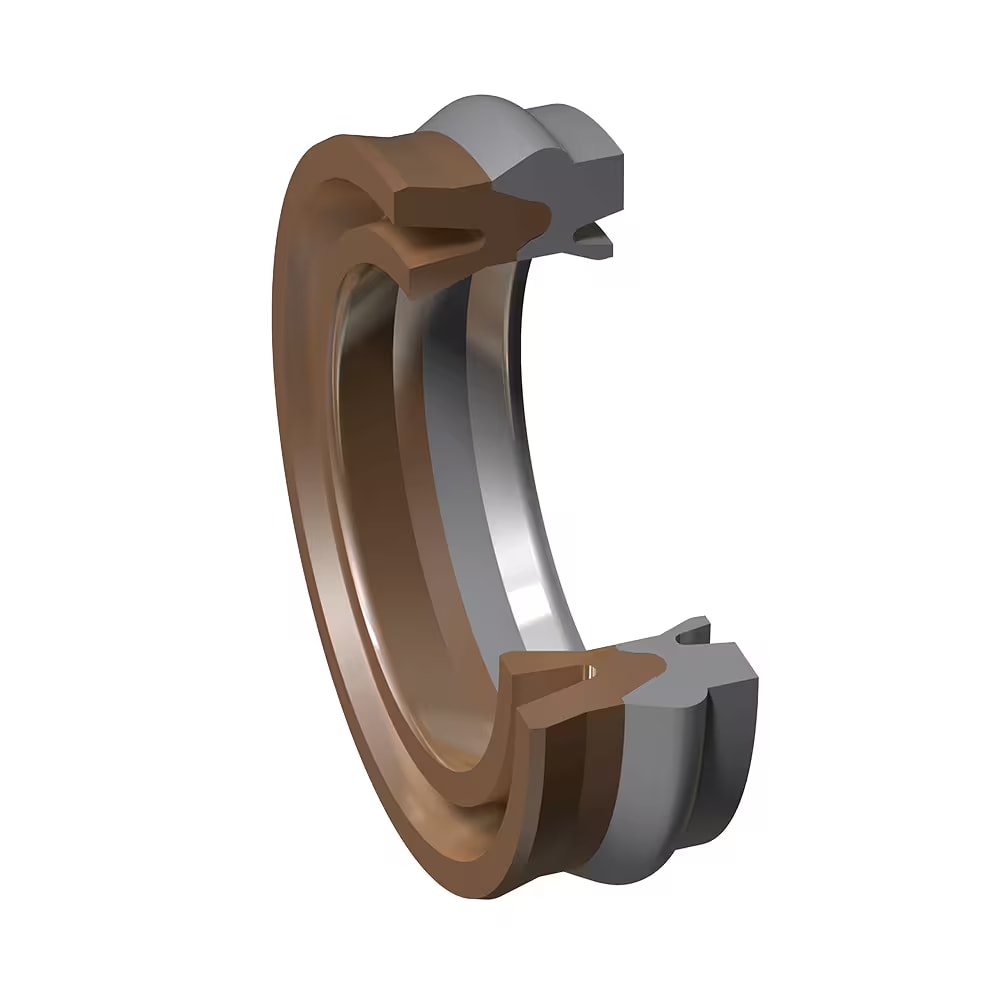

Parker Stangendichtung E8

Stangendichtung mit Abstreifring für Pneumatikzylinder. Zweiteiliger Satz aus Lippendichtring und Abstreifer. Erfüllt die Funktionen Dichten, Abstreifen und Fixieren.

+49 89 846 054

Parker · Stangendichtungen

Parker Stangendichtung E8

Stangendichtung mit Abstreifring für Pneumatikzylinder. Zweiteiliger Satz aus Lippendichtring und Abstreifer. Erfüllt die Funktionen Dichten, Abstreifen und Fixieren.

+49 89 846 054

Medium

Pneumatik

Druck max.

16 bar

Temperatur

-20 … 200 °C

Varianten

Der selbstsichernde Pneumatik-Dicht-Abstreifsatz E8 für Kolbenstangen von Pneumatikzylindern erfüllt zwei Funktionen: Dichten und Abstreifen. Die geteilte Bauweise des Dichtsatzes ermöglicht eine optimale Anpassung der Werkstoffe an die Anforderungen des einzelnen Bauteils (Abstreifer bzw. Dichtung).

Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
Bifunktionales Element: Dichtung und Abstreifer.
Guter Verschleißwiderstand.
Keinerlei Korrosionsgefahr, da das kombinierte Halte- und Abstreifteil die Verwendung von zusätzlichen Runddrahtsprengringen erübrigt.
Lange Betriebsdauer durch abgestimmte Geometrie der Funktionslippen und Auswahl der Werkstoffe.
Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl.
Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
Bauteilgeometrie verhindert Schmutzablagerungen an der Stirnseite des Zylinders.
Identischer Einbauraum für E7, E8, E9, EN, ET, EU und EW.
Montage in offene Einbauräume.
Durch die abgestimmte Geometrie der Dicht- und Abstreiflippe werden günstige Reibwerte und hohe Betriebsdauer erreicht.

Anwendungsbereich: Vorwiegender Einsatz in Pneumatikzylindern.

Profil-Querschnitt der Serie Parker Stangendichtung E8 — Profil-Querschnitt

Technische Daten

Einsatzgrenzen

Dämpfung: Nein
Betriebsdruck max.: 16 bar
Gleitgeschwindigkeit max.: 1 m/s
Medium: Pneumatik

Einsatzprofil

Temperatureinsatz

Mittlere Temperaturen (-35 C bis 100 C)High Temperature (< 205°C)

Werkstoffoptionen

NBR (Acrylnitril-Butadien-Kautschuk) / TPC (Thermoplastisches Copolyester)FKM (Fluor-Karbon-Kautschuk) / PTFE (Polytetrafluorethylen)Thermoplastic Copolyester Elastomer (TPC, TPE)Fluorocarbon Rubber (FKM, FPM)Polytetrafluoroethylene (PTFE, mPTFE, Polon®)

Druckbereich

Betriebsdruck Pneumatik (< 16 bar)

Varianten & Abmessungen

24 Varianten

Artikelnummer	Compound	Bauhöhe (mm)	Nutbreite (mm)	Innen-Ø (mm)	Temp. max. (°C)	Temp. min. (°C)	Außen-Ø (mm)
E8000900606	N3580 / W5035	10	12,3	12	80	-20	19
E8001100606	N3580 / W5035	10,3	13	12	80	-20	20
E8001200606	N3580 / W5035	11	13	12	80	-20	22
E8001400606	N3580 / W5035	11	13	14	80	-20	24
E8001600606	N3580 / W5035	11	13	16	80	-20	26
E8001800606	N3580 / W5035	11	13	18	80	-20	28
E8002000606	N3580 / W5035	11	8,8	20	80	-20	30
E8002200606	N3580 / W5035	11,5	14	22	80	-20	32
E8002500606	N3580 / W5035	11,5	14	25	80	-20	35
E8002800606	N3580 / W5035	11,5	14	28	80	-20	38
E8003000606	N3580 / W5035	11,5	14	30	80	-20	40
E8003200606	N3580 / W5035	11,5	14	32	80	-20	42
E8003500606	N3580 / W5035	11,5	14	35	80	-20	45
E8003600606	N3580 / W5035	11	13	18	80	-20	26
E8004000606	N3580 / W5035	11,5	14	40	80	-20	50
E8004500606	N3580 / W5035	12,5	15	45	80	-20	55
E8005000606	N3580 / W5035	12,5	15	50	80	-20	60
E8006300606	N3580 / W5035	13	16	63	80	-20	75
E8501200606	V3681 / PS015	11	13	12	200	-10	22
E8501600606	V3681 / PS015	11	13	16	200	-10	26
E8502100606	V3681 / PS015	11	13	20	200	-10	30
E8502700606	V3681 / PS015	11,5	14	25	200	-10	35
E8503200606	V3681 / PS015	11,5	14	32	200	-10	42
E8503900606	V3681 / PS015	11,5	14	40	200	-10	50
