Parker · Stangendichtungen

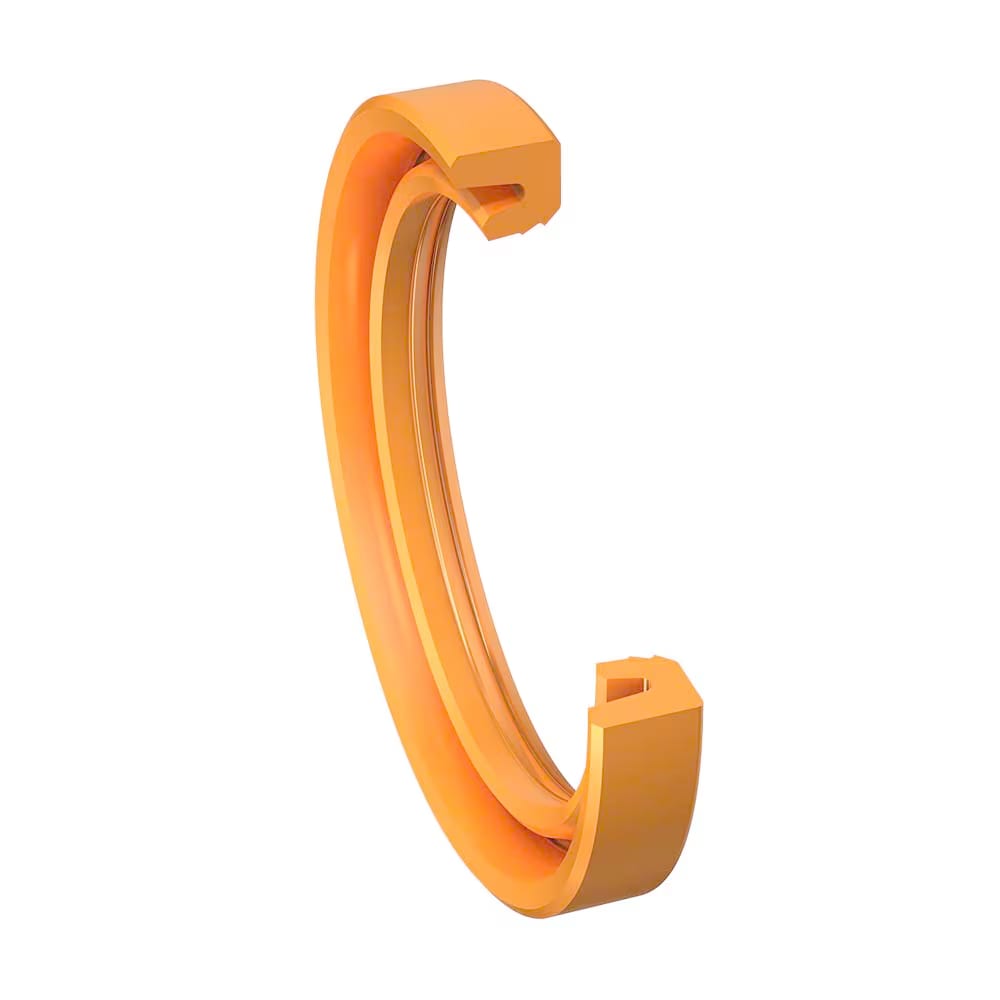

Parker Stangendichtung HL

Stangendichtung für Hydraulikzylinder, einfachwirkend. Lippendichtung mit doppelter Dichtlippe aus Polyurethan. Druckaktivierte, kaskadierende dynamische Dichtkanten.

+49 89 846 054

Parker · Stangendichtungen

Parker Stangendichtung HL

Stangendichtung für Hydraulikzylinder, einfachwirkend. Lippendichtung mit doppelter Dichtlippe aus Polyurethan. Druckaktivierte, kaskadierende dynamische Dichtkanten.

+49 89 846 054

Medium

Hydraulik

Werkstoff

TPU

Druck max.

250 bar

Temperatur

-35 … 110 °C

Die Ultrathan®-Stangendichtung HL ist eine reibungsoptimierte Dichtungslösung für die Mobil- und Stationärhydraulik mit einzigartigem Funktionsprinzip: Die einfach wirkende Stangendichtung mit Festsitz am Außendurchmesser weist druckaktivierte, kaskadierende dynamische Dichtkanten auf. Der Effekt: Deutlich reduzierte Haft- und Gleitreibung in Hydraulikzylindern sowie ein höherer Wirkungsgrad hydraulischer Anlagen.

Geringe Losbrech- und Gleitreibung und keine Neigung zum Ruckgleiten (Stick-Slip), wodurch auch bei niedrigen Geschwindigkeiten eine gleichmäßige Bewegung gewährleistet ist.
Keine Stick-Slip-Neigung bei niedrigen Gleitgeschwindigkeiten.
Niedrige Losbrech- und Gleitreibung, selbst nach längerem Stillstand unter hohem Druck.
Über die Betriebsdauer gleichbleibend niedrige Laufreibung.
Unempfindlich gegen Druckspitzen.
Verbesserte Schmierung durch Depot von Druckmedium im dynamischen Kontaktbereich.
Hohe Extrusionsbeständigkeit.
Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
Für spezielle Anforderungen der chemischen Prozessindustrie stehen geeignete Werkstoffe zur Verfügung.
Für spezielle Anforderungen der Lebensmittelindustrie stehen geeignete Werkstoffe zur Verfügung.
Abmessungen gemäß ISO 5597.
Kurze axiale Einbaulänge.
Montage in geschlossene und hinterschnittene Einbauräume.
Zusätzliche Abmessungen aus spanender Herstellung kurzfristig lieferbar.

Anwendungsbereich: Vorwiegend für Anwendungen mit erhöhten Anforderungen an Reib- und Gleiteigenschaften in der Mobil- und Stationärhydraulik. Die Abmessungsreihe orientiert sich in erster Linie an den Einbauräumen und Durchmessern ISO 5597.

Profil-Querschnitt der Serie Parker Stangendichtung HL — Profil-Querschnitt

Technische Daten

Werkstoff

Werkstoff: TPU

Einsatzgrenzen

Dämpfung: Nein
Betriebsdruck max.: 250 bar
Gleitgeschwindigkeit max.: 1 m/s
Medium: Hydraulik
Betriebstemperatur: -35 … 110 °C

Einsatz & Normen

Normen & Spezifikationen: ISO 5597

Einsatzprofil

Temperatureinsatz

Hohe Temperaturen (< 205 C)Standard Moderate Temperature (-35 to 100°C)Low Temperature (< -35 C)

Werkstoffoptionen

TPU (Thermoplastisches Polyurethan)

Druckbereich

Mittlerer Druck (< 250 bar)

Varianten & Abmessungen

13 Varianten

Artikelnummer	Compound	Bauhöhe (mm)	Nutbreite (mm)	Innen-Ø (mm)	Temp. max. (°C)	Außen-Ø (mm)
HL2028P6030	P6030	4,5	5	20	110	28
HL2230P6030	P6030	4,5	5	22	110	30
HL2533P5008	P5008	4,5	5	25	100	33
HL2533P6030	P6030	4,5	5	25	110	33
HL3040P6030	P6030	5,7	6,3	30	110	40
HL3242P6030	P6030	5,7	6,3	32	110	42
HL3545P6030	P6030	5,7	6,3	35	110	45
HL3747P6030	P6030	5,7	6,3	37	110	47
HL4050P6030	P6030	5,7	6,3	40	110	50
HL4555P6030	P6030	5,7	6,3	45	110	55
HL5060P6030	P6030	5,7	6,3	50	110	60
HL5666P6030	P6030	6,5	7,5	56	110	66
HL6575P6030	P6030	7	8	65	110	75
