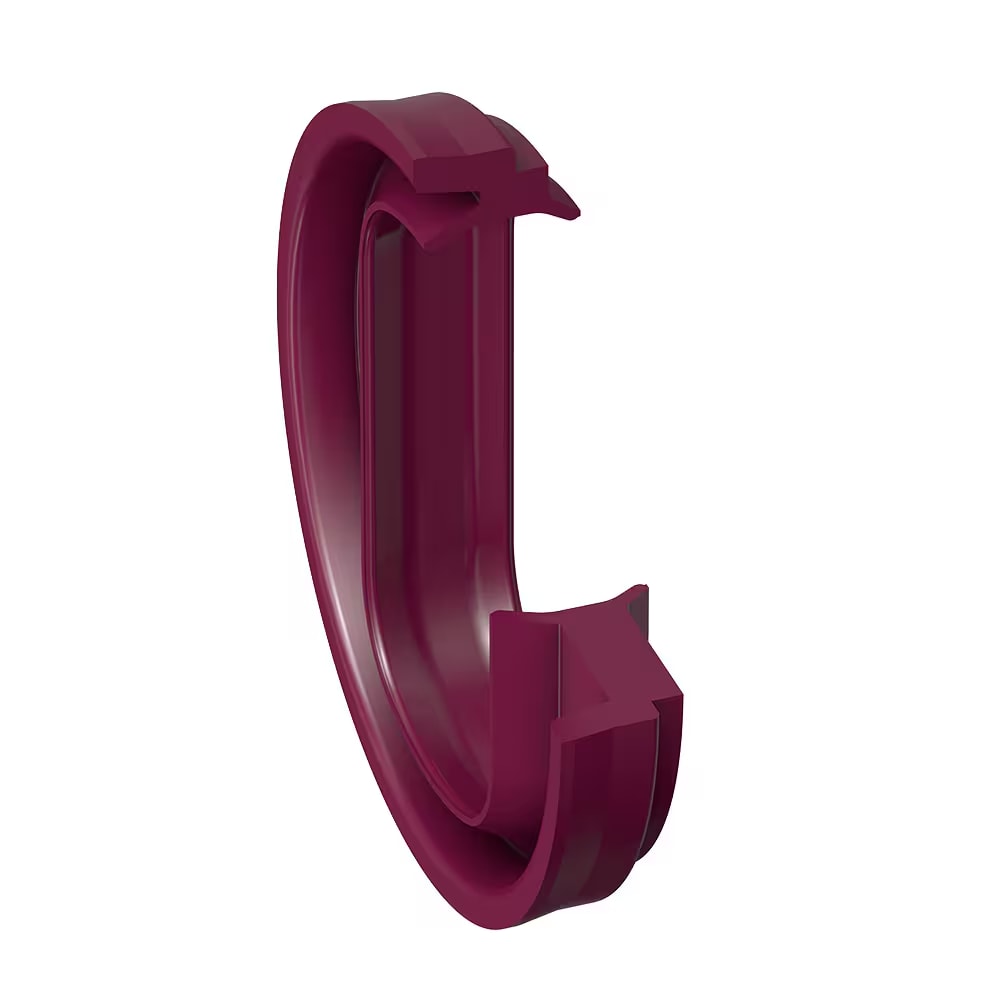

Parker Stangendichtung Abstreifring EF

Parker Parker Stangendichtung Abstreifring EF

Pneumatik-Dicht-Abstreifring für abgeflachte Kolbenstangen von verdrehgesicherten Pneumatikzylindern. Lippendichtring mit Abstreiflippe aus Polyurethan. Kurze axiale Länge.

+49 89 846 054

Medium

Pneumatik

Werkstoff

TPU

Druck max.

10 bar

Temperatur

-35 … 80 °C

Der Ultrathan® Dicht-Abstreifring EF für abgeflachte Kolbenstangen von verdrehgesicherten Pneumatikzylindern ist das ovale Pendant zum runden Standard-Profil EL. Er erfüllt zwei Funktionen: Dichten und Abstreifen. Der Ultrathan®-Werkstoff zeichnet durch extreme Verschleißfestigkeit aus.

  • Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
  • Bifunktionales Element: Dichtung und Abstreifer.
  • Extremer Verschleißwiderstand.
  • Lange Betriebsdauer durch abgestimmte Geometrie der Funktionslippen und Auswahl der Werkstoffe.
  • Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Bauteilgeometrie verhindert Schmutzablagerungen an der Stirnseite des Zylinders.
  • Identischer Einbauraum für E7, E8, E9, EN, ET, EU und EW.
  • Kurze axiale Einbaulänge.
  • Montage in geschlossene und hinterschnittene Einbauräume.
  • Durch die abgestimmte Geometrie der Dicht- und Abstreiflippe werden günstige Reibwerte und hohe Betriebsdauer erreicht.

Anwendungsbereich: Für abgeflachte Kolbenstangen von verdrehgesicherten Pneumatik-Zylindern.

Profil-Querschnitt der Serie Parker Stangendichtung Abstreifring EF
Profil-Querschnitt

Technische Daten

Werkstoff

Werkstoff
TPU

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
10 bar
Gleitgeschwindigkeit max.
1 m/s
Medium
Pneumatik
Betriebstemperatur
-35 … 80 °C

Einsatzprofil

Temperatureinsatz

Mittlere Temperaturen (-35 C bis 100 C)

Werkstoffoptionen

TPU (Thermoplastisches Polyurethan)

Druckbereich

Betriebsdruck Pneumatik (< 16 bar)

Varianten & Abmessungen

3 Varianten

ArtikelnummerCompoundBauhöhe (mm)Nutbreite (mm)Innen-Ø (mm)Außen-Ø (mm)
EF0650P5007P500753,6611,2
EF0805P5010P501053,6814,2
EF1A39P5010P501064,21016,2
