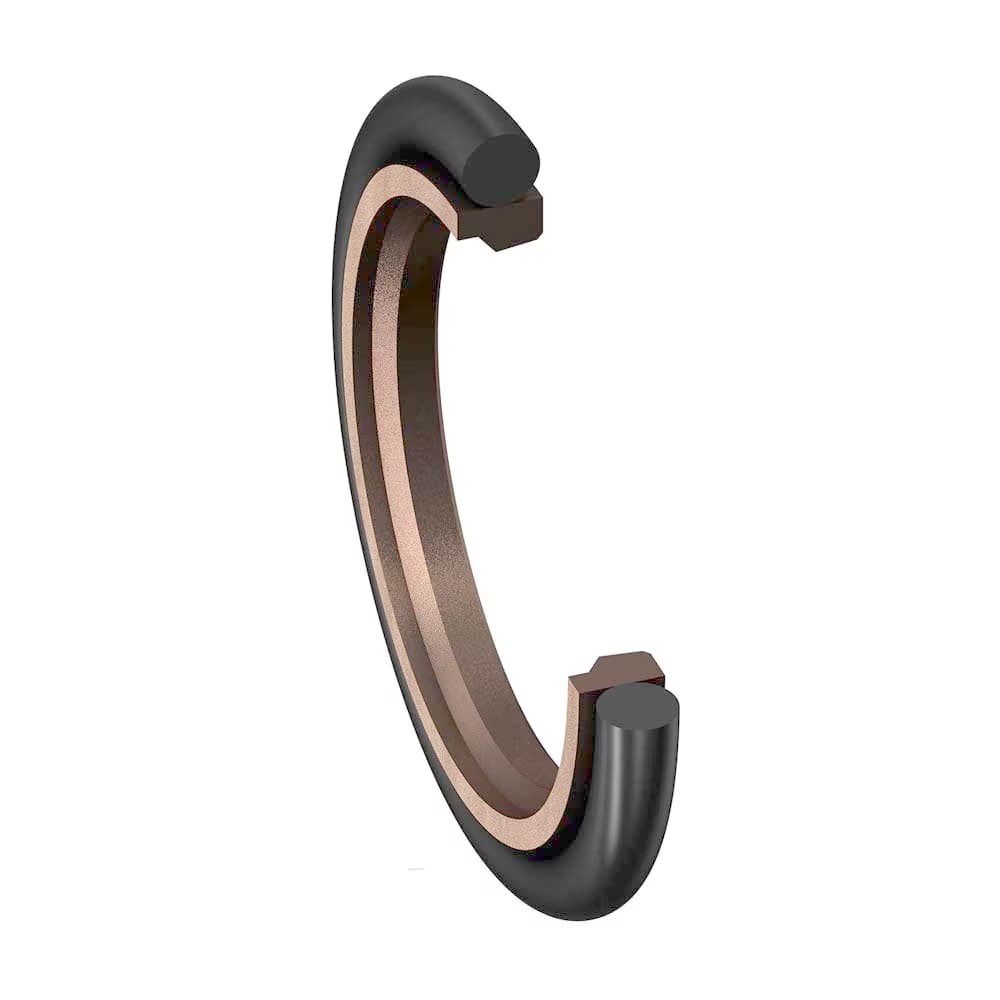

Der einfachwirkende Stangendichtsatz OD im Slipper Seal® Design besteht aus einem PTFE-Stangendichtring und einem Elastomer-O-Ring als Vorspannelement. Der asymmetrische Querschnitt des Dichtringes ist für optimale Schleppölrückförderung während des Hubs in beiden Richtungen ausgelegt.
Die optimale Dichtwirkung wird durch den Einbau in Tandem-Anordnung in Verbindung mit einem Doppelabstreifring erreicht.
Die Produktserie OD eignet sich besonders für Kolbenstangen in Steuerzylindern, servogesteuerten Anlagen, Werkzeugmaschinen und Schnellschließzylindern. Auch in der Automobilindustrie (z.B. in Stoßdämpfern) und der Prozessindustrie wird der Dichtsatz erfolgreich eingesetzt.
Durch die Werkstoffkombination von Gleitring (PTFE) und O-Ring (Elastomer) ist dieses Produkt für eine Vielzahl von Anwendungen geeignet, besonders für aggressive Medien und/oder hohe Temperaturen. Je nach individuellem Anwendungsprofil können alternativ mehrere Compounds ausgewählt werden.
- Gute Dichtwirkung bei kleinsten Einbauverhältnissen.
- Ausgezeichneter Verschleißwiderstand.
- Geringe Losbrech- und Gleitreibung und keine Neigung zum Ruckgleiten (Stick-Slip), wodurch auch bei niedrigen Geschwindigkeiten eine gleichmäßige Bewegung gewährleistet ist.
- Gute Energieeffizienz durch geringe Reibung.
- Unempfindlich gegen Druckspitzen.
- Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl des O-Rings.
- Hohe Extrusionsbeständigkeit.
- Anpassbar an nahezu alle Medien dank hoher chemischer Beständigkeit des Dichtringes und großer O-Ring-Werkstoffauswahl.
- Abmessungen gemäß ISO 7425-2.
- Auch in doppeltwirkender Ausführung lieferbar.
- Kurze axiale Einbaulänge.
- Montage in geschlossene und hinterschnittene Einbauräume.
- Verfügbar in Durchmessern von 4 bis 4500 mm.
- Zusätzliche Abmessungen aus spanender Herstellung kurzfristig lieferbar.
Anwendungsbereich: Stangendichtsatz für Hydraulikzylinder.
Technische Daten
Einsatzgrenzen
- Dämpfung
- Nein
- Medium
- Hydraulik
Einsatz & Normen
- Normen & Spezifikationen
- ISO 7425-2
Einsatzprofil
Temperatureinsatz
Werkstoffoptionen
Druckbereich
Varianten & Abmessungen
147 Varianten
| Artikelnummer | Compound | Bauhöhe (mm) | Nutbreite (mm) | Innen-Ø (mm) | Temp. max. (°C) | Temp. min. (°C) | Außen-Ø (mm) |
|---|---|---|---|---|---|---|---|
| OD003005200171A | PS052 | 2,2 | 2,2 | 3 | 100 | -30 | 7,9 |
| OD008005200171A | PS052 | 2,2 | 2,2 | 8 | 100 | -30 | 12,9 |
| OD008005200171B | PS052 | 3,2 | 3,2 | 8 | 100 | -30 | 15,3 |
| OD008005200172B | PS052 | 3,2 | 3,2 | 8 | 200 | -25 | 15,3 |
| OD010005200171A | PS052 | 2,2 | 2,2 | 10 | 100 | -30 | 14,9 |
| OD010005200171B | PS052 | 3,2 | 3,2 | 10 | 100 | -30 | 17,3 |
| OD012005200171A | PS052 | 2,2 | 2,2 | 12 | 100 | -30 | 16,9 |
| OD012005200172A | PS052 | 2,2 | 2,2 | 12 | 200 | -25 | 16,9 |
| OD014005200171A | PS052 | 2,2 | 2,2 | 14 | 100 | -30 | 18,9 |
| OD014005200171B | PS052 | 3,2 | 3,2 | 14 | 100 | -30 | 21,3 |
| OD015005200171B | PS052 | 3,2 | 3,2 | 15 | 100 | -30 | 2,3 |
| OD016005200171A | PS052 | 2,2 | 2,2 | 16 | 100 | -30 | 20,9 |
| OD016005200171B | PS052 | 3,2 | 3,2 | 16 | 100 | -30 | 23,3 |
| OD016005200172A | PS052 | 2,2 | 2,2 | 16 | 200 | -25 | 20,9 |
| OD016008000171A | PS080 | 3,2 | 3,2 | 16 | 100 | -30 | 23,3 |
| OD018005200171A | PS052 | 2,2 | 2,2 | 18 | 100 | -30 | 22,9 |
| OD018005200171B | PS052 | 3,2 | 3,2 | 18 | 100 | -30 | 25,3 |
| OD018005200172B | PS052 | 3,2 | 3,2 | 18 | 200 | -25 | 25,3 |
| OD018008000171A | PS080 | 2,2 | 2,2 | 18 | 100 | -30 | 22,9 |
| OD020003000171C | PS030 | 4,2 | 4,2 | 20 | 100 | -30 | 30,7 |
| OD020005200171B | PS052 | 3,2 | 3,2 | 20 | 100 | -30 | 27,3 |
| OD020005200171C | PS052 | 4,2 | 4,2 | 20 | 100 | -30 | 30,7 |
| OD020005200172B | PS052 | 3,2 | 3,2 | 20 | 200 | -25 | 27,3 |
| OD020008000171B | PS080 | 3,2 | 3,2 | 20 | 100 | -30 | 27,3 |
| OD022005200171B | PS052 | 3,2 | 3,2 | 22 | 100 | -30 | 29,3 |
