HP-DichtungenHP-Dichtungen
Parker · Stangendichtungen

Parker Stangendichtung LS

Parker Parker Stangendichtung LS

Stangendichtsatz für hydraulisch oder elektromechanisch betätigte Aktuatoren in Luftfahrtanwendungen. Slipper Seal® aus PTFE-Gleitring, Elastomer-O-Ring und PTFE-Stützring. Geringe Reibung. Großer Temperaturbereich. MIL-G-5514 / AS4716.

+49 89 846 054

Medium

Hydraulik

Werkstoff

PTFE

Druck max.

400 bar

Temperatur

-35 … 140 °C

Die Stangendichtung LS ist ein Stangendichtsatz im Slipper Seal®-Design. Sie ist für marktspezifische Einbauräume nach MIL-G-5514 / AS4716 ausgelegt und wird in hydraulisch oder elektromechanisch betätigten Aktuatoren im Bereich der Luftfahrt eingesetzt. Sie ist besonders geeignet für sehr hohe Temperaturen.

Die Stangendichtung LS besteht aus einem PTFE-Stangendichtring, einem Anti-Extrusionsring aus PTFE und einem Elastomer-O-Ring als Vorspannelement. Sie zeichnet sich dank der Fülle möglicher Werkstoffkombinationen durch ein vielfältiges Anwendungsspektrum aus – insbesondere im Einsatz mit aggressiven Medien bzw. bei großen Temperaturfeldern, sowohl im Tief- als auch im Hochtemperaturbereich. Der zusätzliche Stützring am Dichtungsrücken sorgt zudem für eine erhöhte Extrusionsbeständigkeit bei Druckspitzen und erhöht damit die Lebensdauer des Dichtsystems signifikant. Die Breite des Stützrings kann je nach Einbauraum angepasst werden, so dass eine Änderung des Einbauraums in vielen Fällen nicht erforderlich ist.

  • Außergewöhnlich hohe statische und dynamische Dichtheit
  • Guter Verschleißwiderstand
  • Geringe Losbrech- und Gleitreibung und keine Neigung zum Ruckgleiten (Stick-Slip), wodurch auch bei niedrigen Geschwindigkeiten eine gleichmäßige Bewegung gewährleistet ist.
  • Unempfindlich gegen Druckspitzen
  • Hohe Extrusionsbeständigkeit
  • Anpassbar an nahezu alle Medien dank hoher chemischer Beständigkeit des Dichtringes und großer O-Ring-Werkstoffauswahl
  • Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl des O-Rings
  • Abmessungen gemäß MIL-G-5514 / AS4716

Anwendungsbereich: Hydraulisch oder elektromechanisch betätigte Aktuatoren in Luftfahrtanwendungen

Medien:

  • Synthetisch basierte Schmierstoffe, z.B. MIL-PRF-23699
  • Esterbasierte Schmierstoffe, z.B. MIL-PRF-7808, Skydrol LD4 und Skydrol 500B
  • Synthetische Hydraulikmedien auf Kohlenwasserstoffbasis, z.B. MIL-PRF-83282 und MIL-PRF-87257
  • Hydraulikmedien auf Mineralölbasis, z.B. MIL-H-5606

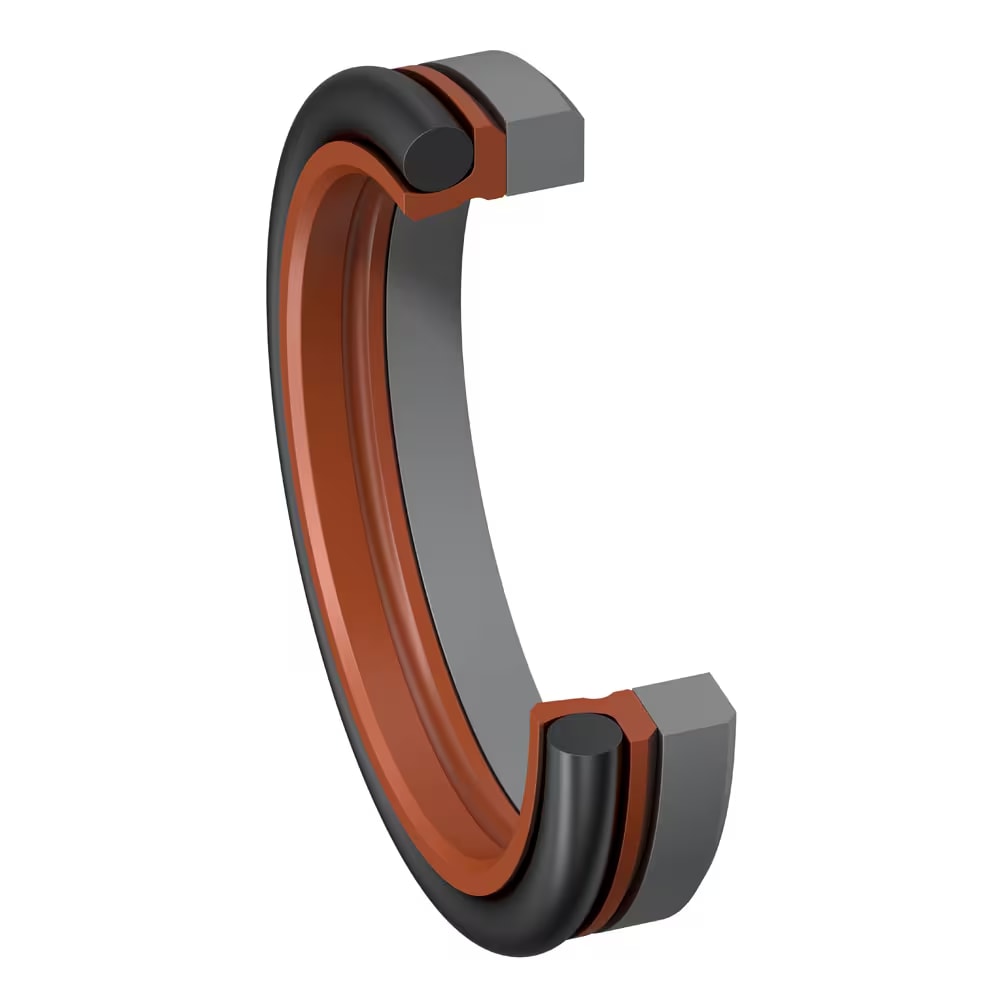

Profil-Querschnitt der Serie Parker Stangendichtung LS
Profil-Querschnitt

Technische Daten

Werkstoff

Werkstoff
PTFE

Einsatzgrenzen

Dämpfung
Nein
Betriebsdruck max.
400 bar
Gleitgeschwindigkeit max.
4 m/s
Medium
Hydraulik
Betriebstemperatur
-35 … 140 °C

Einsatz & Normen

Medienbeständigkeit
MIL-PRF-23699MIL-PRF-7808Skydrol LD4Skydrol 500BMIL-PRF-83282MIL-PRF-87257MIL-H-5606
Branchen
Luftfahrt
Normen & Spezifikationen
MIL-G-5514AS4716

Einsatzprofil

Temperatureinsatz

Tiefe und hohe Temperaturen (< -35 bis 140)

Werkstoffoptionen

PTFE (Polytetrafluorethylen)

Druckbereich

Hoher Druck (< 500 bar)
